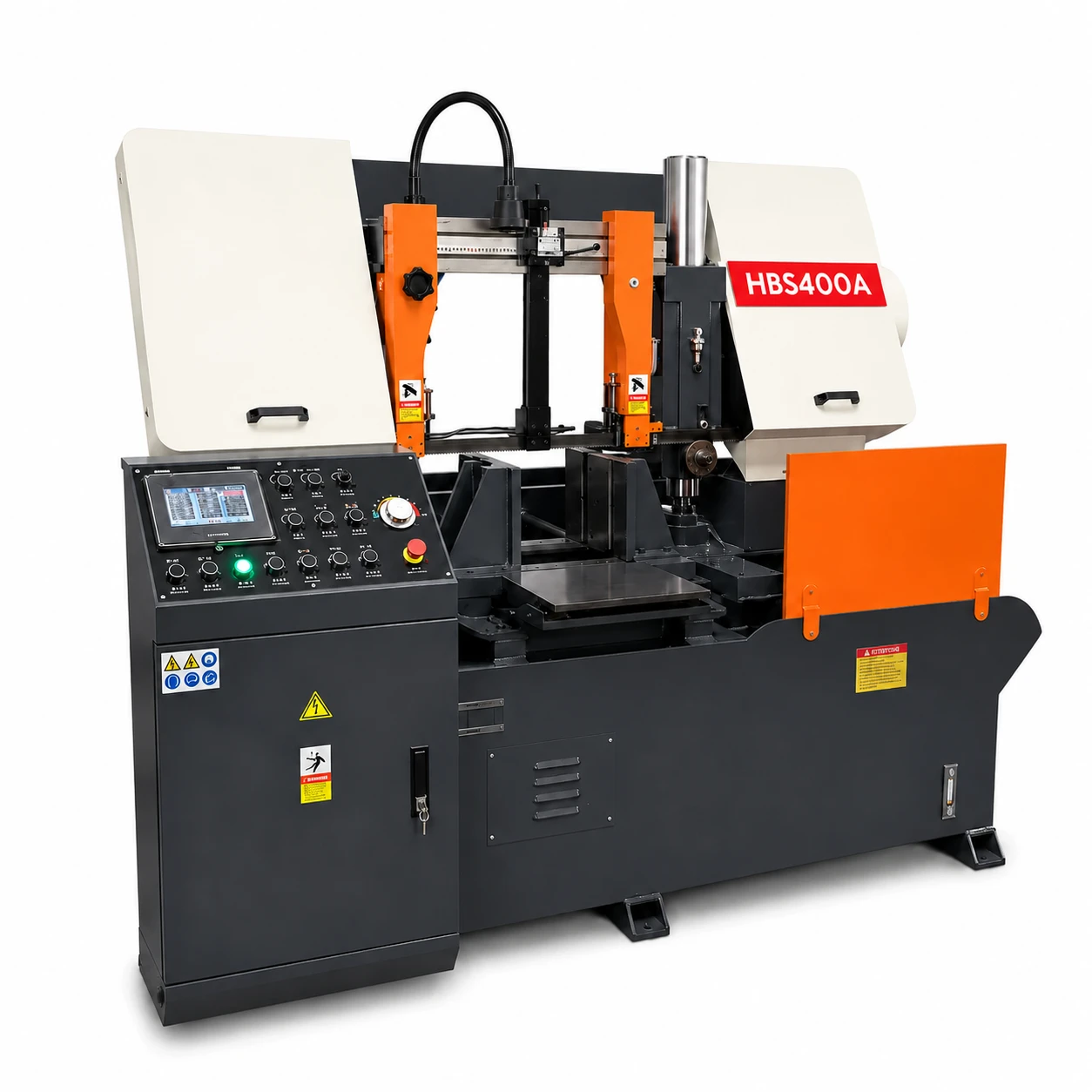

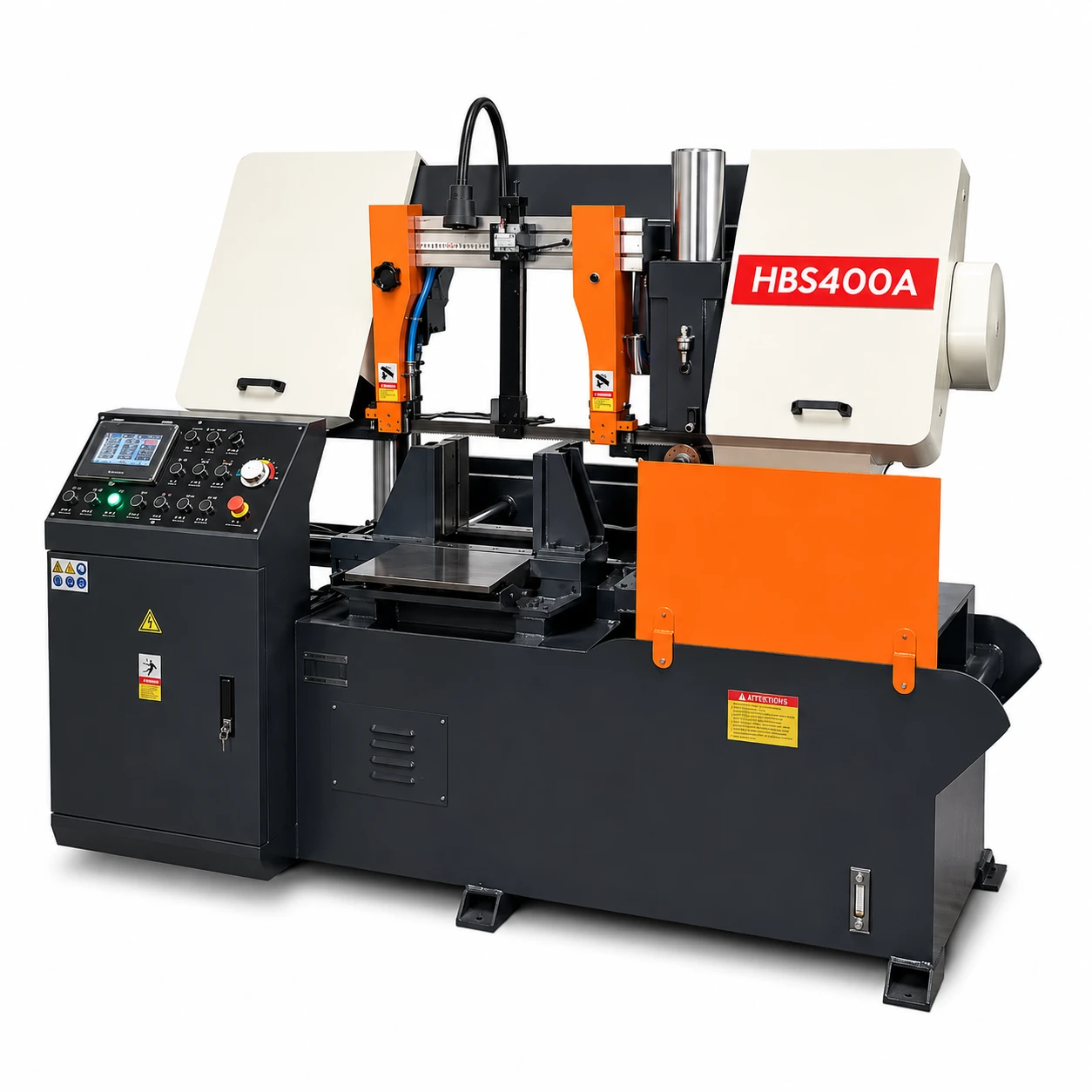

Automatyczna przecinarka taśmowa do metalu HBS400A Heavy Line 400 × 400 mm

HBS400A Heavy Line to automatyczna przecinarka taśmowa przeznaczona do precyzyjnego, seryjnego cięcia stali, aluminium, metali kolorowych oraz innych materiałów metalowych. Maszyna umożliwia obróbkę prętów, rur, profili, kształtowników oraz elementów pełnych.

Dwukolumnowa konstrukcja zapewnia wysoką sztywność i stabilne prowadzenie ramienia tnącego. Rozwiązanie ogranicza drgania oraz odchylenia podczas pracy z materiałami o dużym przekroju, wspierając uzyskanie powtarzalnych rezultatów.

Automatyczny cykl pracy, sterowanie PLC, hydrauliczny podajnik i hydrauliczne imadło ograniczają udział operatora w kolejnych etapach cięcia. Maszyna sprawdzi się w produkcji seryjnej oraz zakładach wymagających dużej wydajności i dokładnego podawania materiału.

Najważniejsze zalety

Automatyczny cykl cięcia

Przecinarka wykorzystuje sterowanie PLC oraz hydrauliczny podajnik materiału. Po wprowadzeniu odpowiednich ustawień maszyna może automatycznie realizować kolejne cykle podawania, zaciskania i przecinania materiału.

Automatyzacja ogranicza liczbę czynności wykonywanych ręcznie, poprawia powtarzalność produkcji i pozwala operatorowi nadzorować proces bez konieczności ręcznego ustawiania każdego elementu.

Dwukolumnowa konstrukcja Heavy Line

Ramię tnące jest prowadzone na dwóch kolumnach, które zapewniają wysoką sztywność całego układu. Stabilne prowadzenie ma szczególne znaczenie podczas przecinania materiałów o dużej średnicy lub szerokości.

Dwukolumnowa konstrukcja ogranicza możliwość odchylania ramienia pod wpływem obciążenia. Pozwala to zachować stabilne warunki cięcia i zwiększa przydatność maszyny w produkcji seryjnej.

Zakres cięcia do 400 × 400 mm

HBS400A umożliwia cięcie materiałów okrągłych o maksymalnej średnicy 400 mm. Maksymalny przekrój materiału prostokątnego wynosi 400 × 400 mm.

Duży zakres roboczy pozwala obrabiać między innymi:

• rury stalowe i aluminiowe,
• profile zamknięte,
• kształtowniki konstrukcyjne,
• pręty okrągłe i prostokątne,
• elementy pełne,
• pakiety odpowiednio przygotowanych materiałów.

Hydrauliczny posuw i zacisk materiału

Hydrauliczny podajnik automatycznie przesuwa materiał do ustawionej pozycji. Długość jednorazowego podania wynosi około 500 mm. Przy cięciu dłuższych odcinków sterowanie może realizować wielokrotne podawanie materiału.

Hydrauliczne imadło stabilizuje obrabiany element przed rozpoczęciem cięcia. Pewny zacisk ogranicza przesuwanie materiału i wspiera zachowanie odpowiedniej dokładności.

Dokładność podawania ±0,20 mm

Dokładność podawania materiału wynosi ±0,20 mm. Parametr ten ma szczególne znaczenie w produkcji seryjnej, gdzie kolejne elementy powinny zachowywać powtarzalne wymiary.

Na końcowy rezultat wpływają również właściwe zamocowanie materiału, stan taśmy tnącej, prawidłowo dobrana prędkość oraz rodzaj obrabianego metalu.

Trzy prędkości taśmy

Maszyna oferuje trzy prędkości przesuwu taśmy: 27, 45 i 69 m/min. Stopniowa regulacja umożliwia dopasowanie parametrów pracy do rodzaju oraz przekroju obrabianego materiału.

Odpowiednio dobrana prędkość wpływa na jakość powierzchni po cięciu, trwałość taśmy oraz wydajność procesu. Parametry należy ustawiać zgodnie z zaleceniami dla konkretnego materiału i zastosowanej taśmy.

Taśma tnąca 3860 × 34 × 1,1 mm

Przecinarka wykorzystuje taśmę o wymiarach 3860 × 34 × 1,1 mm. Szeroka taśma zapewnia odpowiednią stabilność podczas cięcia materiałów o dużych przekrojach.

Dobór uzębienia taśmy powinien uwzględniać rodzaj materiału, jego twardość, grubość ścianki oraz przekrój. Regularna kontrola stanu taśmy pomaga zachować dokładność i bezpieczeństwo pracy.

Układ chłodzenia

Maszyna została wyposażona w zalewowy układ chłodziwa, który doprowadza ciecz do strefy cięcia. Chłodziwo ogranicza nagrzewanie taśmy i obrabianego elementu oraz wspomaga odprowadzanie drobnych zanieczyszczeń.

Stosowanie odpowiednio dobranego chłodziwa może wydłużyć trwałość taśmy i poprawić warunki pracy podczas cięcia seryjnego.

Szczotka czyszcząca taśmę

Druciana szczotka usuwa wióry pozostające pomiędzy zębami taśmy. Ograniczenie nagromadzenia zanieczyszczeń wspiera prawidłową pracę układu tnącego oraz zmniejsza ryzyko pogorszenia jakości cięcia.

Stan szczotki należy regularnie kontrolować i dostosowywać jej położenie zgodnie z instrukcją obsługi maszyny.

Silnik 4 kW i zasilanie 400 V

Za napęd układu tnącego odpowiada silnik o mocy 4 kW. Maszyna jest zasilana napięciem 400 V i wymaga odpowiednio przygotowanej instalacji trójfazowej.

Przed uruchomieniem należy sprawdzić parametry instalacji, zabezpieczenia elektryczne oraz zgodność kierunku obrotów z wymaganiami określonymi w instrukcji.

Zastosowanie

• seryjne cięcie rur i profili,
• cięcie prętów oraz elementów pełnych,
• przygotowywanie elementów konstrukcji stalowych,
• cięcie stali konstrukcyjnej i nierdzewnej,
• obróbka aluminium i metali kolorowych,
• przygotowywanie półfabrykatów do dalszej obróbki,
• produkcja elementów o powtarzalnej długości,
• przygotowywanie materiału do obróbki CNC.

Gdzie sprawdzi się HBS400A?

• w zakładach produkcyjnych,
• w centrach obróbczych,
• w zakładach konstrukcji stalowych,
• w ślusarniach przemysłowych,
• w zakładach obróbki metalu,
• w przedsiębiorstwach realizujących produkcję seryjną,
• w firmach przygotowujących materiały na wymiar.
