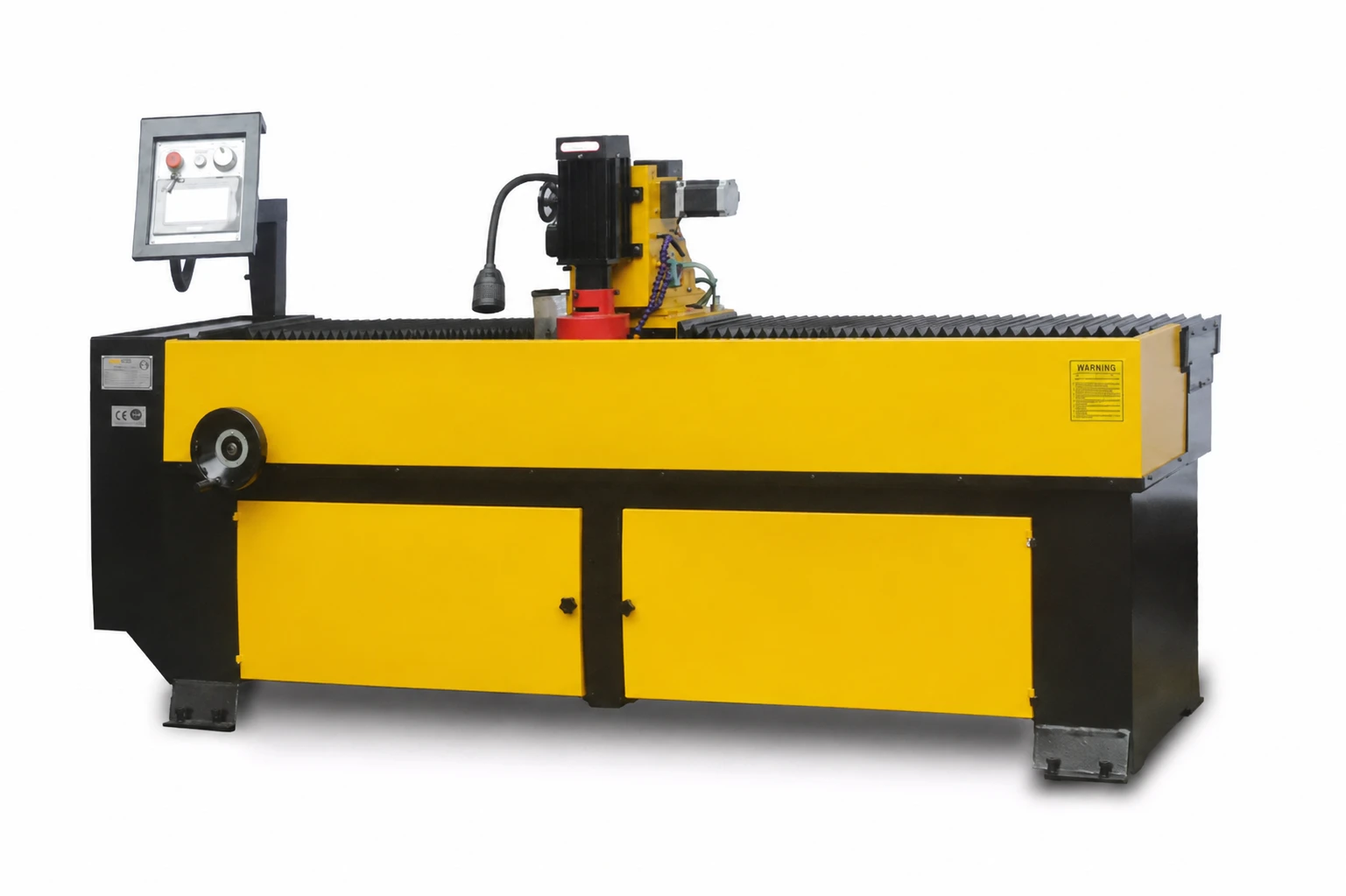

Automatyczna szlifierka magnetyczna do ostrzenia noży ON1200PLC

ON1200PLC to automatyczna szlifierka magnetyczna przeznaczona do precyzyjnego ostrzenia długich noży przemysłowych. Maksymalna szerokość robocza wynosząca 1200 mm umożliwia regenerowanie noży strugarskich, skrobaków, noży do obcinarek oraz innych narzędzi tnących wykorzystywanych w przemyśle drzewnym i produkcyjnym.

Automatyczna praca osi X i Z zapewnia powtarzalność kolejnych przejść oraz ogranicza konieczność ręcznego sterowania procesem. Oś Y regulowana jest ręcznie, dzięki czemu operator może precyzyjnie ustawić położenie obrabianego narzędzia.

Maszyna została wyposażona w panel sterowania PLC z falownikiem, magnetyczny stół roboczy, układ chłodzenia, centralne smarowanie oraz regulowane oświetlenie stanowiska. Masywna konstrukcja o wadze około 550 kg zapewnia sztywność i pomaga ograniczać drgania podczas ostrzenia.

Najważniejsze zalety

Automatyczne sterowanie osiami X i Z

Ruch w osiach X i Z odbywa się automatycznie. Rozwiązanie umożliwia wykonywanie kolejnych przejść z zachowaniem ustawionych parametrów i poprawia powtarzalność procesu ostrzenia.

Automatyzacja ogranicza liczbę czynności wykonywanych ręcznie przez operatora. Ma to szczególne znaczenie podczas regenerowania dłuższych noży oraz większych partii narzędzi wymagających zachowania jednakowej geometrii ostrza.

Oś Y posiada regulację ręczną, która umożliwia właściwe ustawienie narzędzia względem tarczy szlifującej.

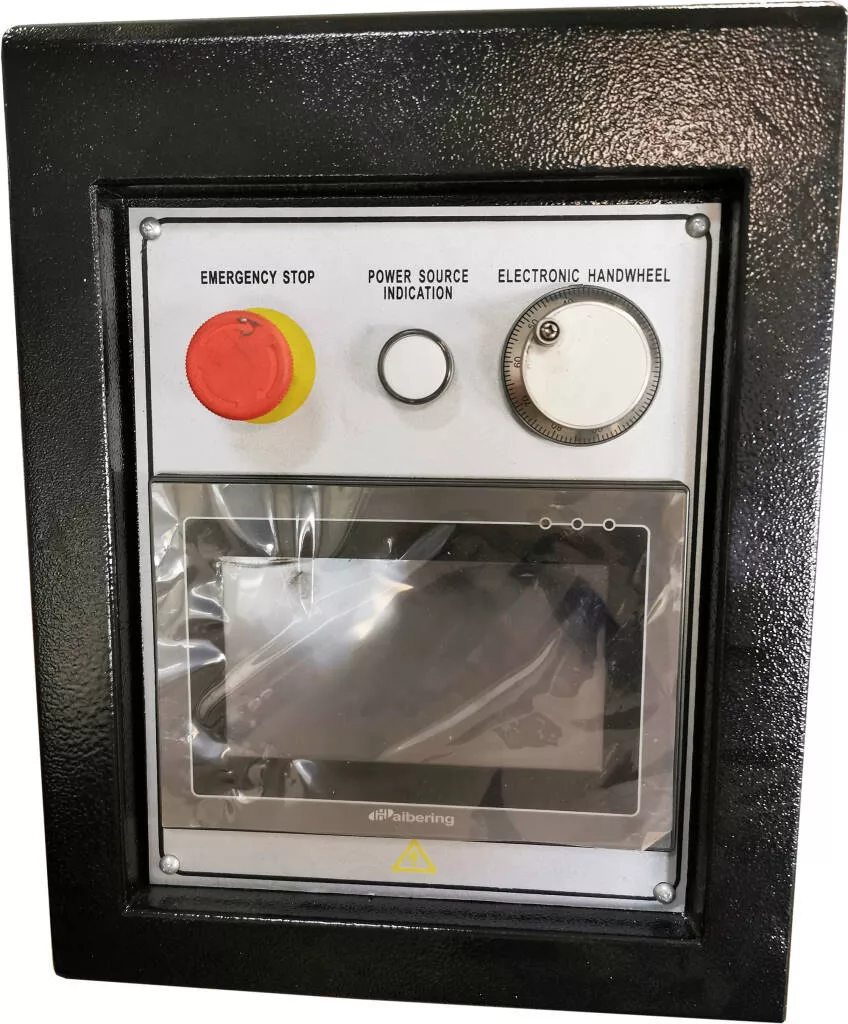

Sterowanie PLC z falownikiem

Panel PLC umożliwia kontrolowanie pracy maszyny oraz wygodne ustawianie parametrów procesu. Przejrzysty układ sterowania usprawnia przygotowanie urządzenia do pracy i ułatwia wykonywanie powtarzalnych cykli ostrzenia.

Falownik zapewnia bezstopniową regulację prędkości posuwu w zakresie od 0 do 10 m/min. Operator może dopasować tempo pracy do rodzaju ostrzonego noża, jego stanu oraz oczekiwanego efektu obróbki.

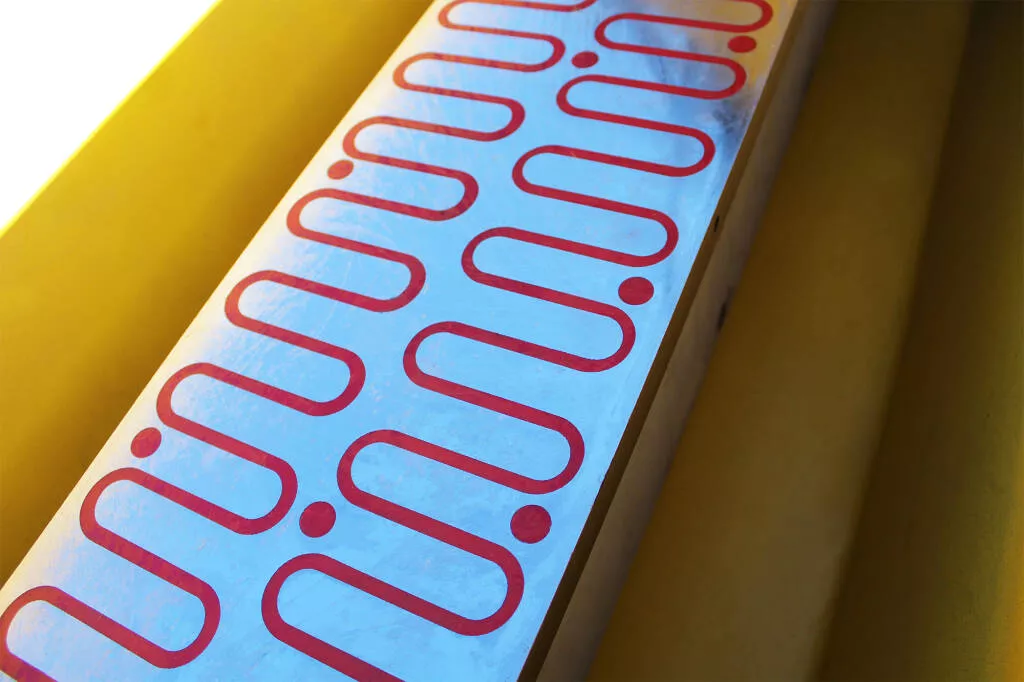

Stół magnetyczny 145 × 1200 mm

Zintegrowany stół magnetyczny o wymiarach 145 × 1200 mm służy do stabilnego mocowania ostrzonych elementów. Magnetyczne mocowanie ogranicza konieczność stosowania rozbudowanych uchwytów mechanicznych i skraca czas przygotowania maszyny do pracy.

Równomierne przyleganie noża do powierzchni stołu pomaga zachować jego prawidłowe położenie podczas przesuwu oraz kolejnych przejść tarczy szlifującej.

Maksymalna szerokość robocza 1200 mm

Maksymalna szerokość robocza wynosząca 1200 mm pozwala obsługiwać długie noże stosowane w strugarkach, obrabiarkach do drewna, obcinarkach i innych maszynach produkcyjnych.

Duży zakres roboczy sprawia, że urządzenie może być wykorzystywane zarówno do ostrzenia pojedynczych elementów, jak i do regularnej regeneracji narzędzi w zakładach prowadzących intensywną produkcję.

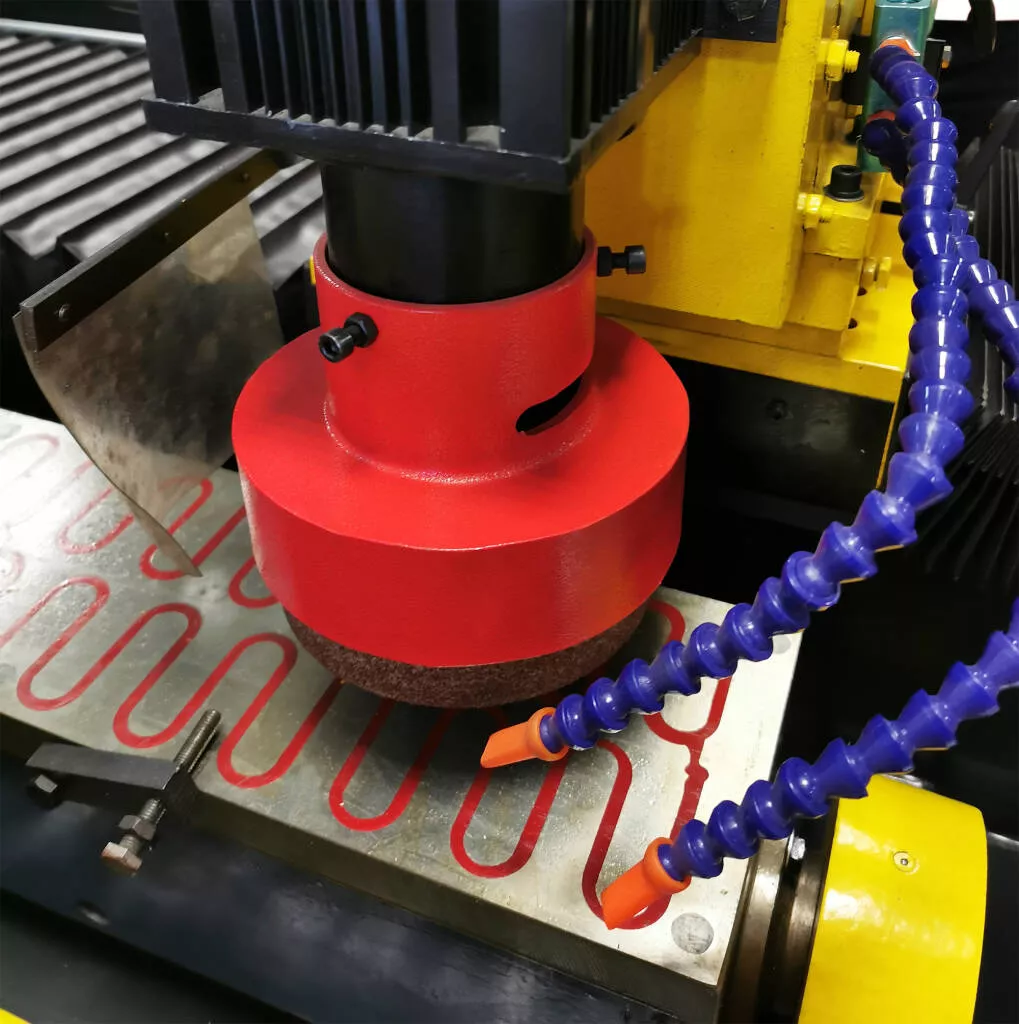

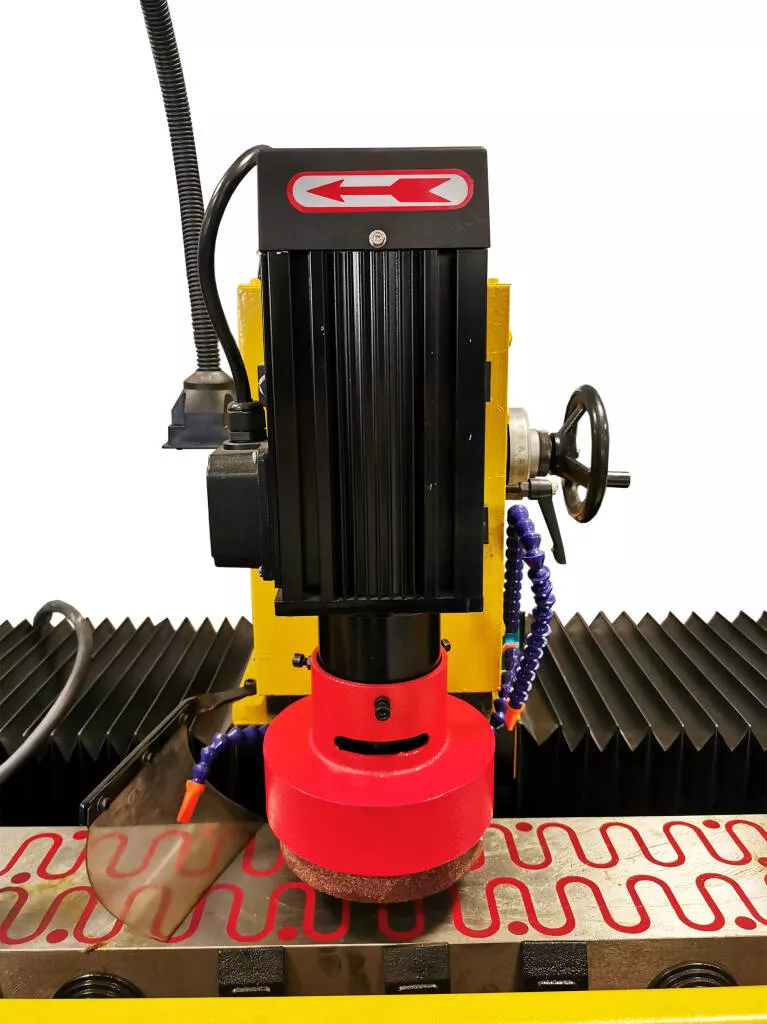

Tarcza szlifująca i kąt ostrzenia

Maszyna wykorzystuje tarczę szlifującą o wymiarach Ø150 × 55 × 32 mm. Prędkość obrotowa tarczy wynosi 2840 obr./min, co zapewnia wydajną obróbkę ostrzonej powierzchni.

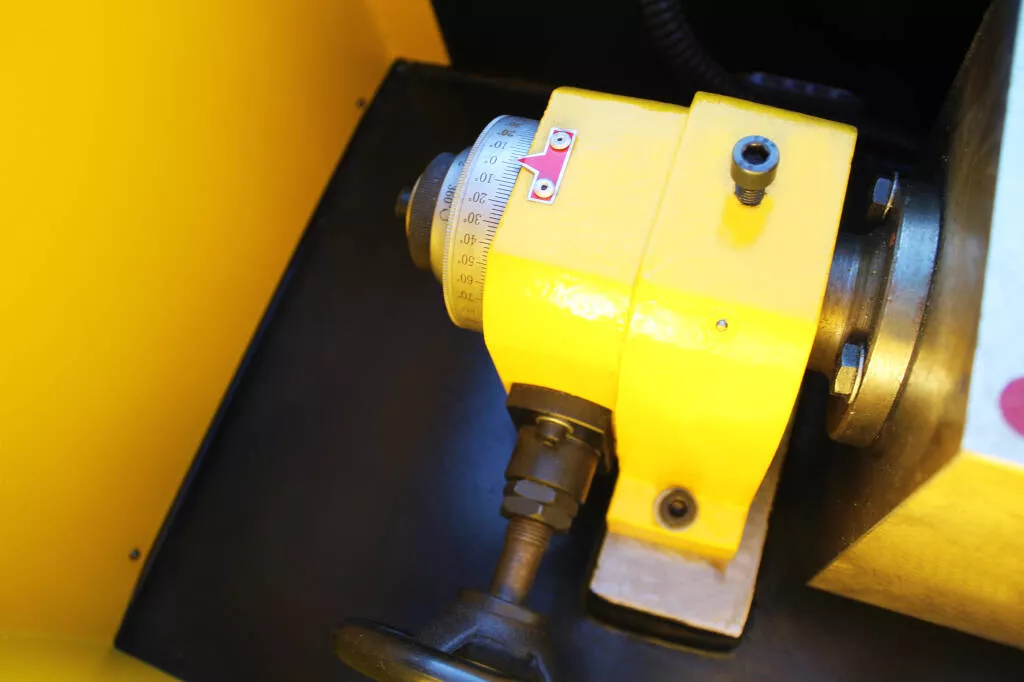

Zakres ustawienia kąta szlifowania wynoszący ±90° umożliwia dopasowanie położenia zespołu roboczego do geometrii obrabianego narzędzia. Przed rozpoczęciem pracy należy dobrać właściwą tarczę oraz parametry szlifowania do materiału i rodzaju ostrza.

Układ chłodzenia

Podczas szlifowania powstaje wysoka temperatura, która może wpłynąć na strukturę i geometrię ostrza. Zintegrowana pompa chłodzenia dostarcza chłodziwo do strefy roboczej, pomagając ograniczyć nagrzewanie noża.

Odpowiednie chłodzenie zmniejsza ryzyko powstawania przebarwień, miejscowego przegrzania oraz odkształceń ostrzonego elementu. Pomaga również odprowadzać zanieczyszczenia powstające podczas szlifowania.

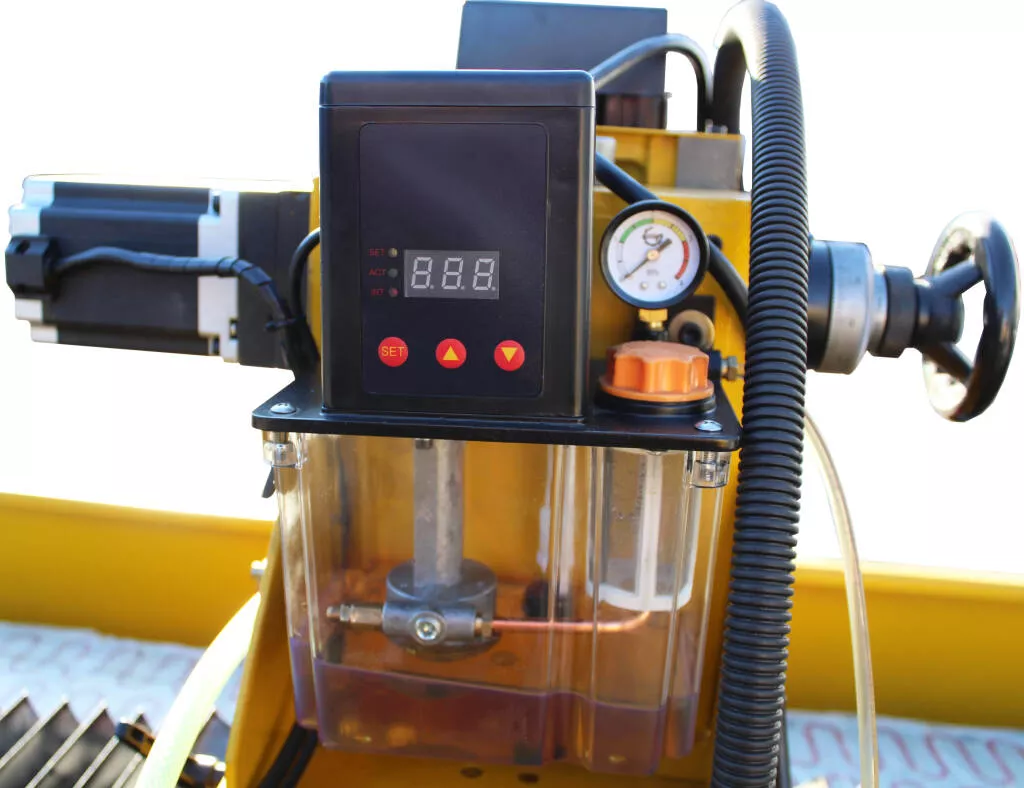

Centralne smarowanie

Centralny układ smarowania zapewnia dostarczanie środka smarnego do prowadnic i ruchomych elementów maszyny. Rozwiązanie ogranicza tarcie, wspomaga płynny ruch zespołów roboczych oraz pomaga wydłużyć trwałość podzespołów.

Regularna kontrola poziomu środka smarnego i przestrzeganie zaleceń zawartych w instrukcji obsługi są ważne dla zachowania prawidłowej pracy urządzenia.

Oświetlenie stanowiska pracy

Regulowana lampa robocza poprawia widoczność tarczy, obrabianego noża oraz strefy styku podczas szlifowania. Operator może skierować światło bezpośrednio na kontrolowany obszar.

Dobre oświetlenie ułatwia sprawdzanie ustawienia elementu i obserwowanie przebiegu procesu ostrzenia.

Masywna konstrukcja

Masa maszyny wynosząca około 550 kg zapewnia stabilne podparcie zespołu szlifującego i stołu roboczego. Sztywna konstrukcja pomaga ograniczać drgania, które mogłyby wpływać na geometrię ostrza oraz jakość obrabianej powierzchni.

Urządzenie wymaga ustawienia na równym, stabilnym i odpowiednio wytrzymałym podłożu. Prawidłowe wypoziomowanie jest istotne dla dokładnego prowadzenia zespołu roboczego.

Zastosowanie

• ostrzenie noży strugarskich,
• ostrzenie noży do obrabiarek do drewna,
• regeneracja skrobaków przemysłowych,
• ostrzenie noży do obcinarek,
• ostrzenie długich narzędzi tnących,
• regeneracja noży wykorzystywanych w produkcji mebli,
• obsługa narzędzi stosowanych w tartakach,
• seryjne ostrzenie narzędzi o powtarzalnej geometrii.

Gdzie sprawdzi się ON1200PLC?

• w zakładach stolarskich,
• w tartakach,
• w fabrykach mebli,
• w zakładach produkcyjnych,
• w profesjonalnych ostrzalniach,
• w serwisach narzędziowych,
• w działach utrzymania ruchu,
• w przedsiębiorstwach regularnie regenerujących noże przemysłowe.

Wyposażenie standardowe

• panel sterowania PLC z falownikiem,
• wbudowany stół magnetyczny,
• pompa układu chłodzenia,
• centralny układ smarowania,
• regulowana lampa robocza,
• automatyczne sterowanie osiami X i Z,
• ręczna regulacja osi Y.

Parametry techniczne

Bezpieczeństwo użytkowania

Maszyna powinna być obsługiwana przez odpowiednio przeszkoloną osobę. Przed rozpoczęciem pracy należy sprawdzić prawidłowe zamocowanie noża, stan tarczy szlifującej oraz ustawienie osłon i układu chłodzenia.

Podczas pracy należy przestrzegać instrukcji obsługi, stosować wymagane środki ochrony indywidualnej i nie dotykać poruszających się elementów maszyny. Ustawienie kąta, regulację oraz czynności konserwacyjne należy wykonywać po zatrzymaniu urządzenia i zabezpieczeniu go przed przypadkowym uruchomieniem.
