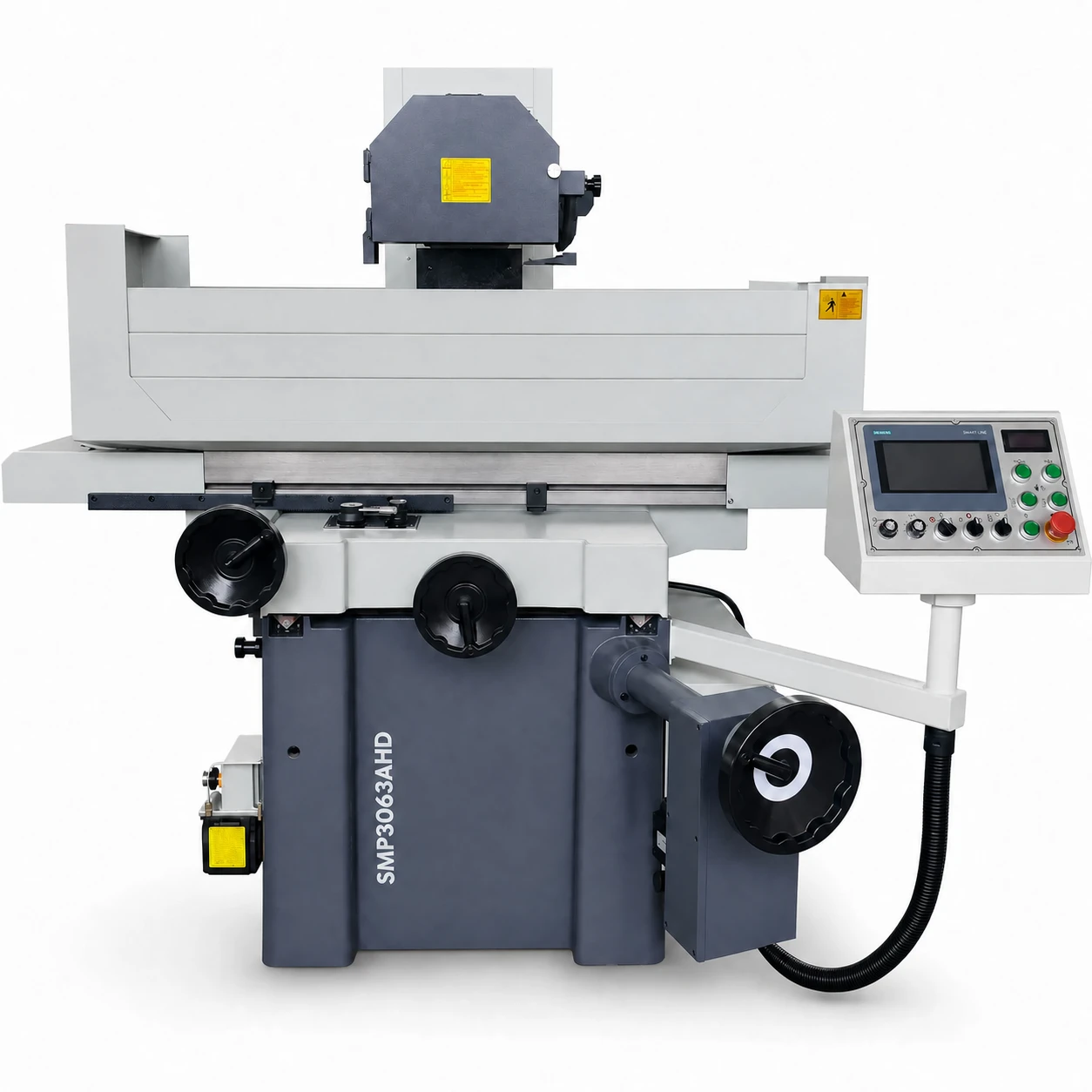

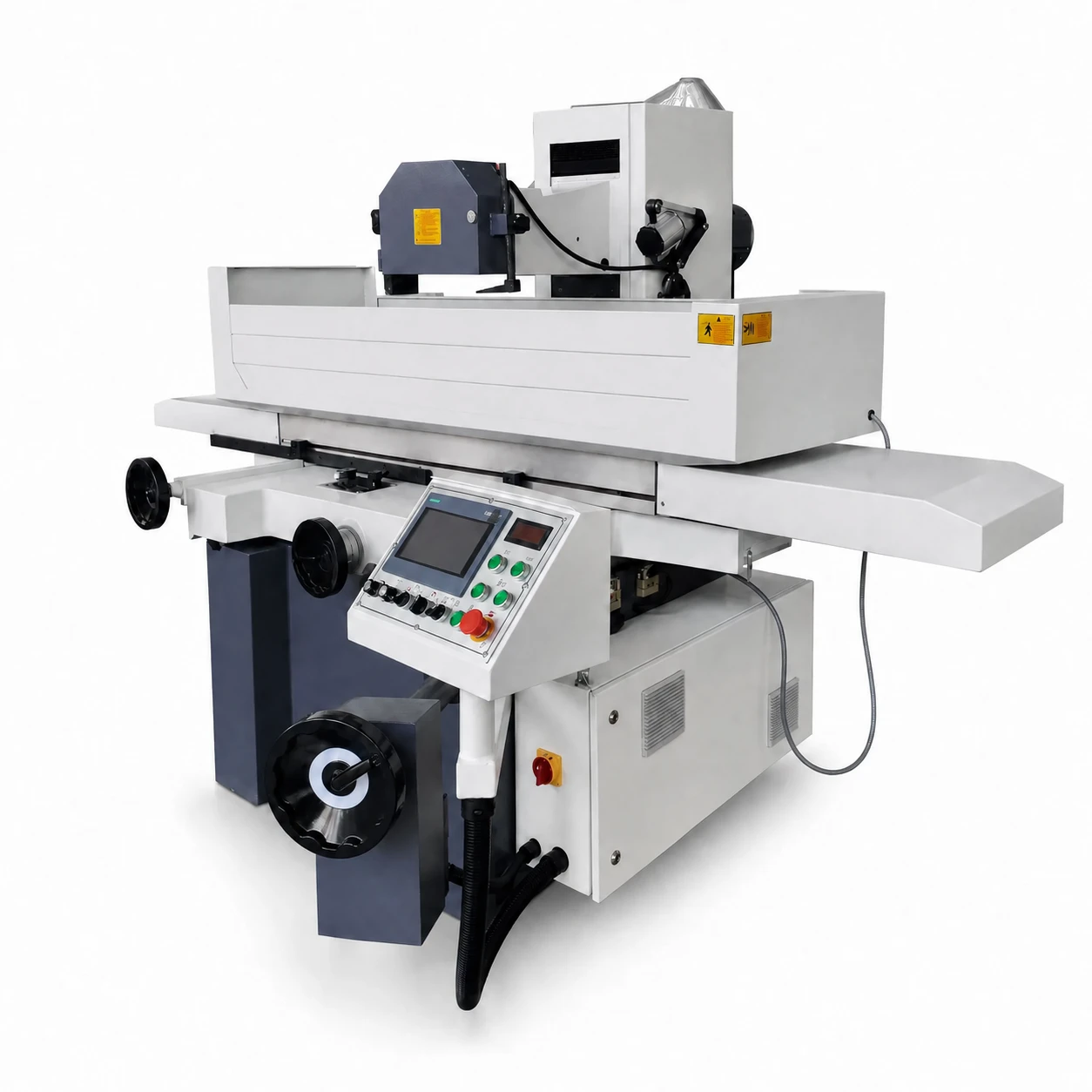

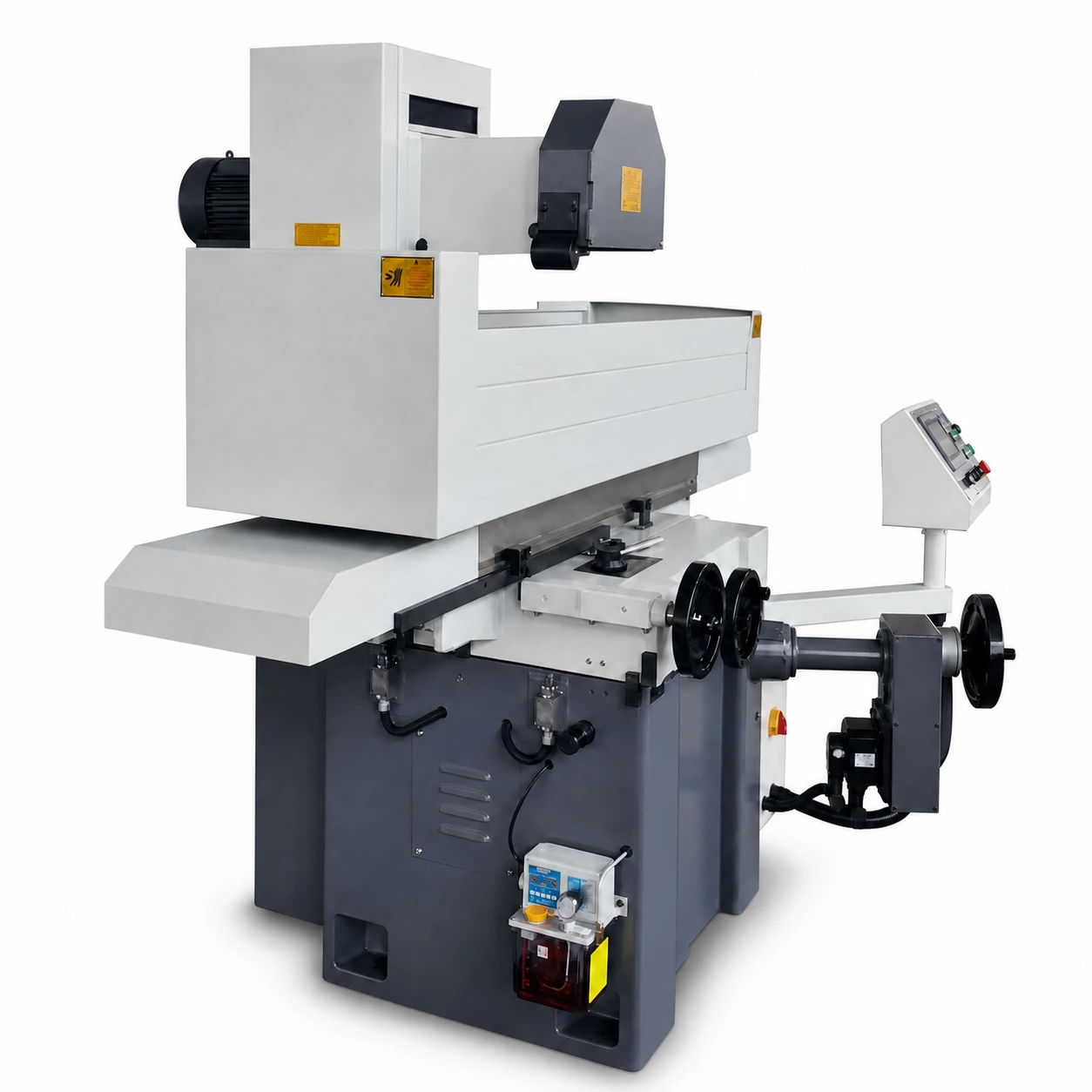

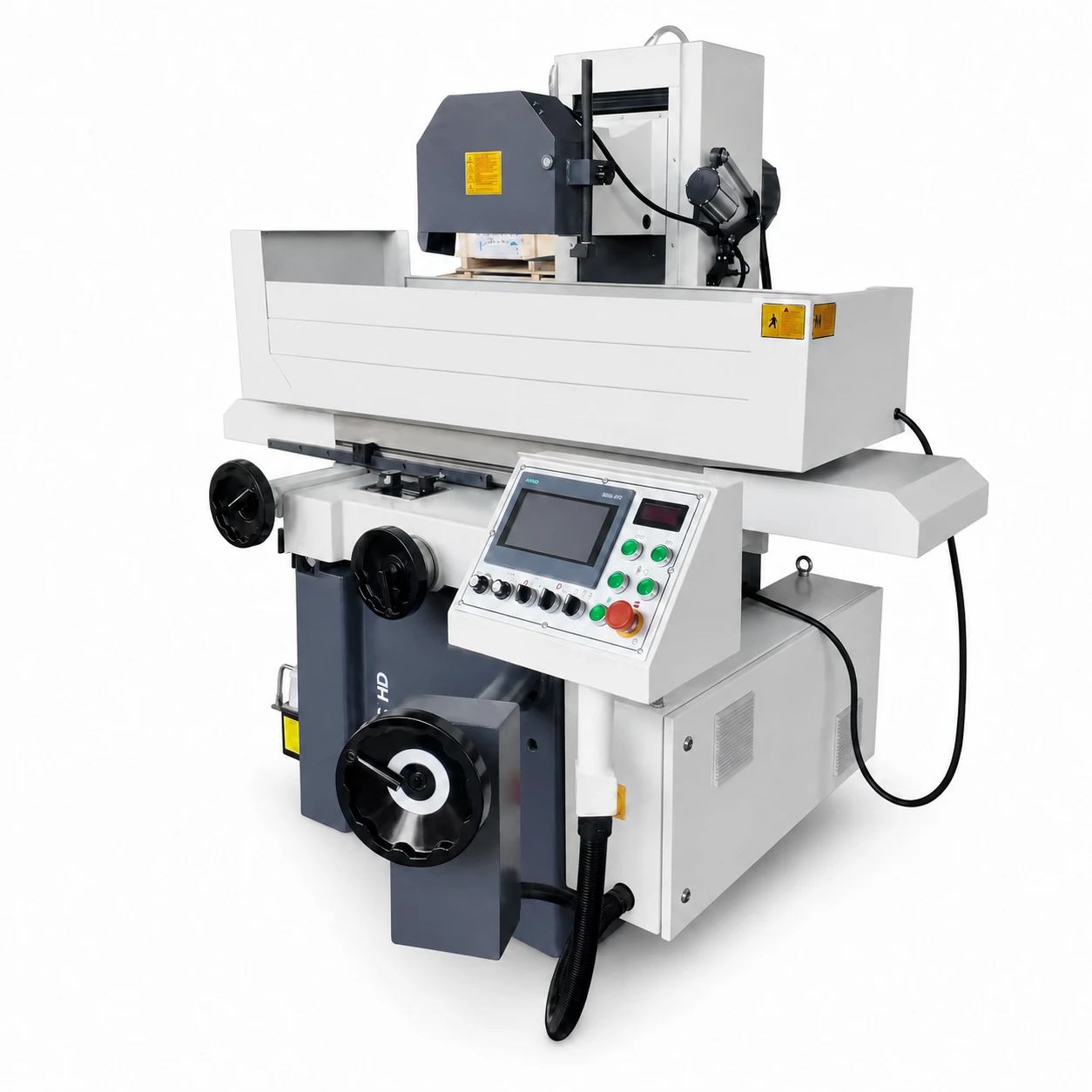

Automatyczna szlifierka magnetyczna do płaszczyzn SMP3063AHD 635 × 305 mm

SMP3063AHD to automatyczna szlifierka magnetyczna przeznaczona do precyzyjnej obróbki powierzchni płaskich. Większa przestrzeń robocza pozwala szlifować części maszyn, elementy form, płyty, bazy, listwy, prowadnice oraz detale narzędziowe.

Maszyna została wyposażona w stół roboczy o wymiarach 635 × 305 mm i uchwyt magnetyczny 300 × 600 mm. Maksymalne dopuszczalne obciążenie stołu razem z uchwytem wynosi 270 kg.

Sterowanie PLC z ekranem dotykowym umożliwia realizację automatycznych cykli szlifowania. Serwonapęd osi pionowej odpowiada za precyzyjny dosuw ściernicy, natomiast hydrauliczny układ zapewnia płynny przesuw wzdłużny stołu.

Najważniejsze zalety

Automatyczne szlifowanie płaszczyzn

Szlifierka została zaprojektowana z myślą o obróbce wymagającej powtarzalności, dokładnego prowadzenia ściernicy oraz równomiernego wykończenia powierzchni.

Po ustawieniu parametrów sterownik PLC realizuje cykl pracy, kontrolując automatyczne posuwy maszyny. Ogranicza to konieczność ciągłego ręcznego prowadzenia stołu i ułatwia obróbkę większej liczby podobnych elementów.

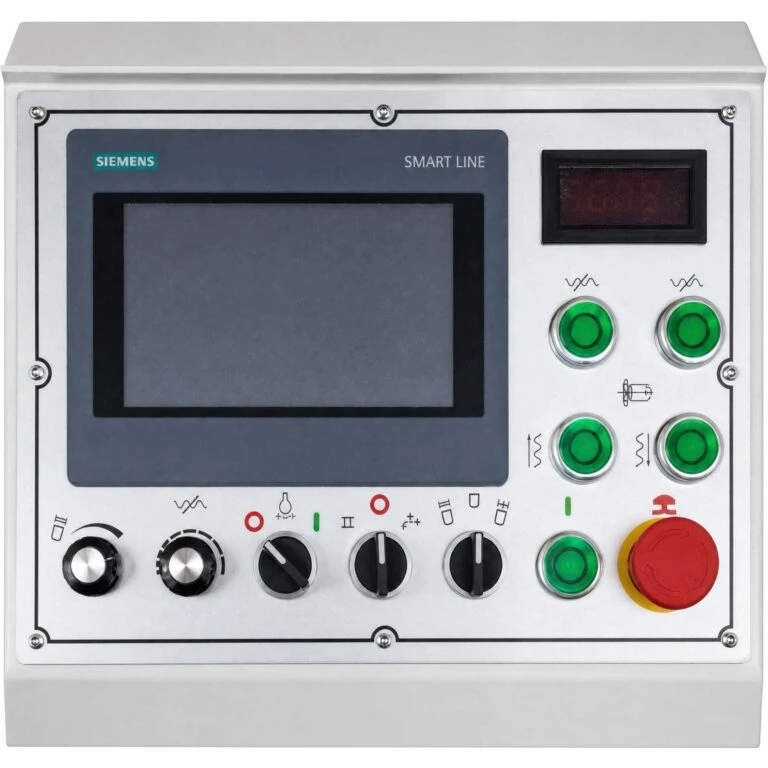

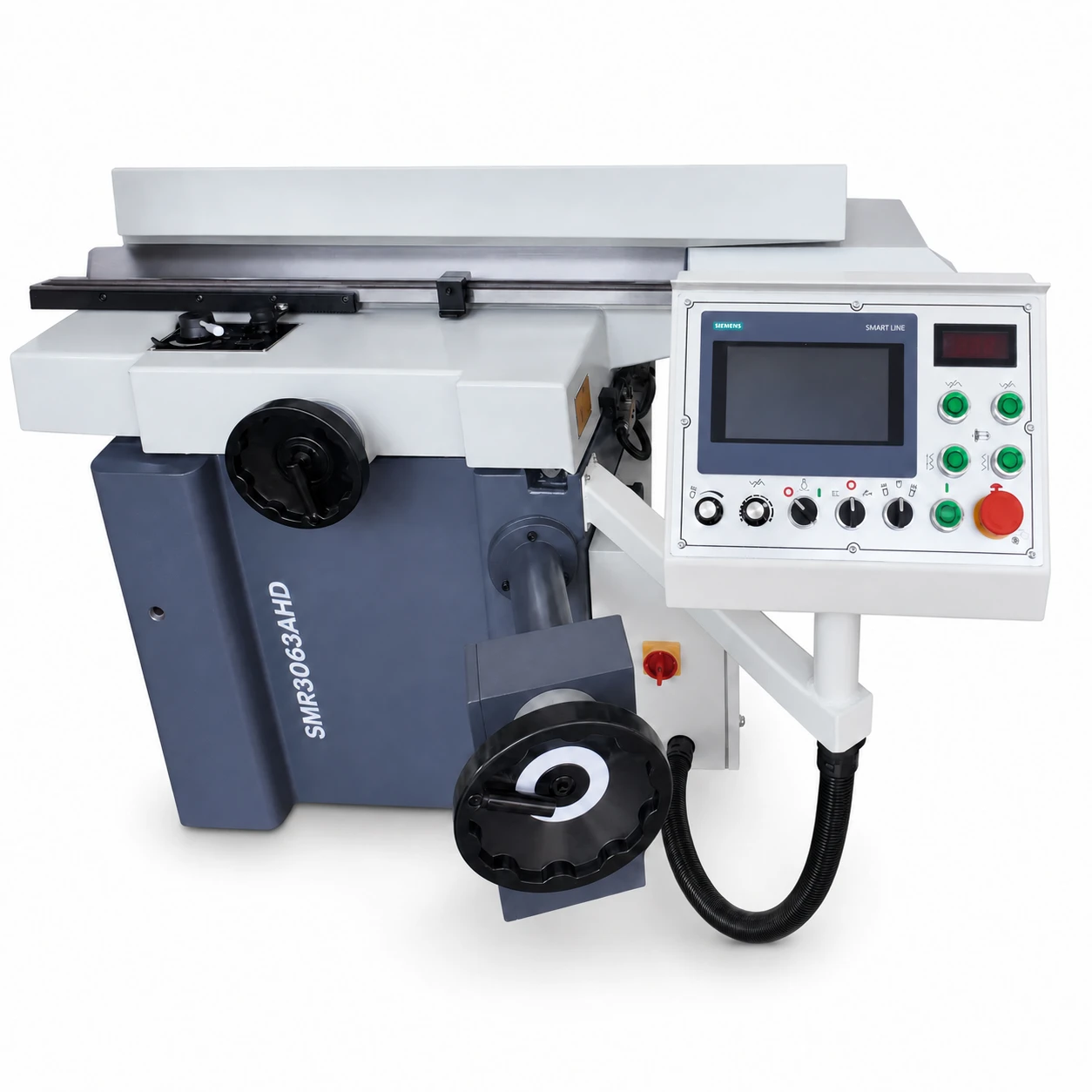

Sterowanie PLC i ekran dotykowy

Panel operatorski z ekranem dotykowym umożliwia wprowadzanie parametrów, kontrolowanie cyklu i dopasowanie sposobu pracy do rodzaju obrabianego detalu.

Przed rozpoczęciem cyklu automatycznego należy sprawdzić prawidłowość wszystkich ustawień, zamocowanie elementu, położenie ograniczników oraz stan ściernicy.

Serwonapęd osi pionowej

Serwonapęd osi pionowej o mocy 0,5 kW umożliwia precyzyjne ustawianie głowicy oraz wykonywanie automatycznych dosuwów ściernicy.

Dostępne wartości automatycznego posuwu pionowego wynoszą:

• 0,005 mm/skok,
• 0,01 mm/skok,
• 0,02 mm/skok,
• 0,03 mm/skok,
• 0,04 mm/skok,
• 0,05 mm/skok.

Szybki posuw pionowy wynosi 460 mm/min, dzięki czemu można sprawnie ustawić głowicę przed rozpoczęciem kolejnego cyklu.

Hydrauliczny przesuw stołu

Ruch wzdłużny stołu realizowany jest przez układ hydrauliczny. Rozwiązanie zapewnia płynne i powtarzalne przemieszczanie obrabianego elementu pod ściernicą.

Prędkość ruchu stołu można regulować w zakresie od 7 do 23 m/min. Pozwala to dopasować tempo obróbki do rodzaju materiału, ściernicy i wymaganej jakości powierzchni.

Automatyczny posuw poprzeczny

Automatyczny posuw poprzeczny działa w zakresie od 0,1 do 8 mm/min. Umożliwia równomierne prowadzenie ściernicy po szerokości obrabianej powierzchni.

Szybki posuw poprzeczny wynosi 990 mm/min, natomiast wartość jednej działki pokrętła ręcznego to 0,02 mm.

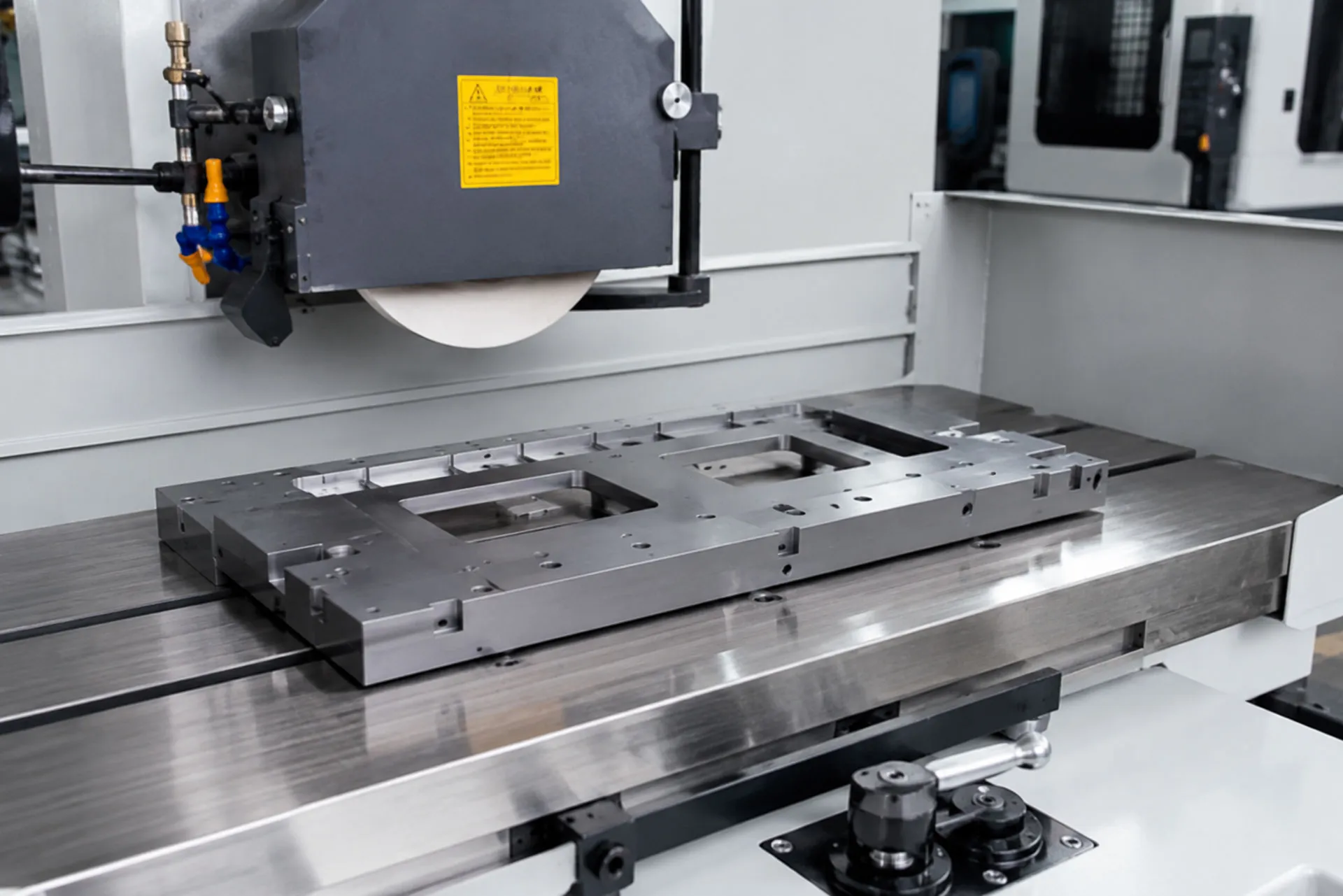

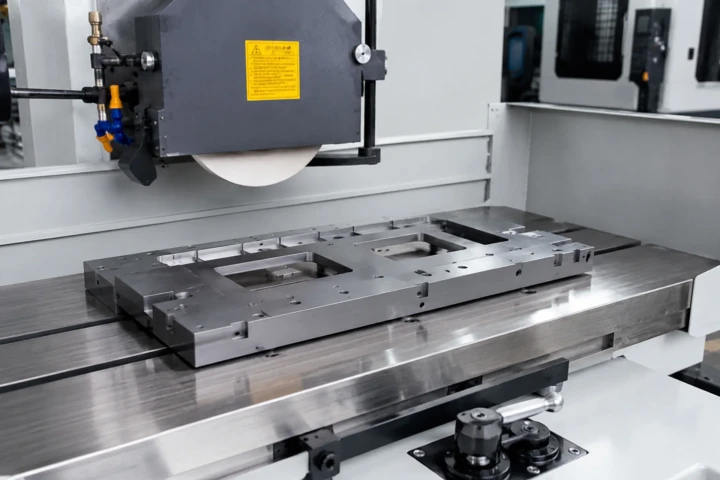

Stół roboczy 635 × 305 mm

Stół o wymiarach 635 × 305 mm zapewnia większą przestrzeń do obróbki niż kompaktowe szlifierki warsztatowe. Umożliwia ustawianie dłuższych płyt, prowadnic, baz, części form oraz elementów konstrukcyjnych.

Maksymalne obciążenie stołu razem z uchwytem magnetycznym wynosi 270 kg. Element powinien być rozmieszczony w sposób zapewniający równomierne obciążenie i stabilne mocowanie.

Odległość od osi wrzeciona do powierzchni stołu wynosi 580 mm.

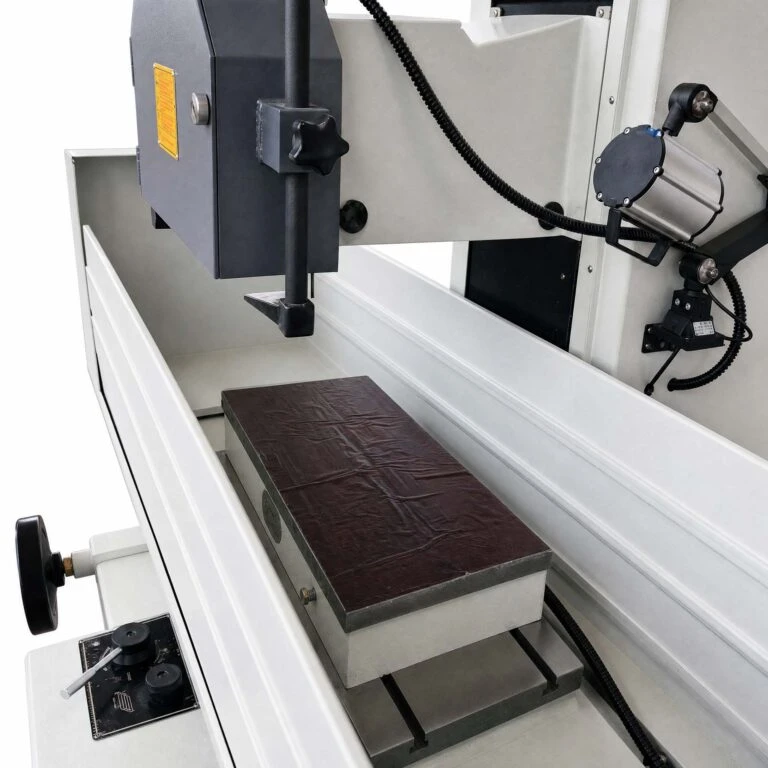

Uchwyt magnetyczny 300 × 600 mm

Uchwyt magnetyczny o wymiarach 300 × 600 mm umożliwia mocowanie płaskich elementów wykonanych ze stali, żeliwa oraz innych materiałów o odpowiednich właściwościach magnetycznych.

Przed rozpoczęciem pracy powierzchnię uchwytu i detalu należy oczyścić. Element powinien przylegać do uchwytu w sposób gwarantujący odpowiednią siłę trzymania podczas całego cyklu.

Elementy niemagnetyczne wymagają zastosowania innej, odpowiednio dobranej metody mocowania.

Silnik wrzeciona 5,5 kW

Wrzeciono napędzane jest silnikiem o mocy 5,5 kW. Prędkość obrotowa wynosi 1450 obr./min, co odpowiada zastosowaniu dużej ściernicy przeznaczonej do przemysłowego szlifowania płaszczyzn.

Maszyna wykorzystuje ściernicę o wymiarach 350 × 40 × 127 mm. Rodzaj, twardość i ziarnistość ściernicy należy dobrać do obrabianego materiału oraz oczekiwanej jakości powierzchni.

Jakość obrabianej powierzchni

Przy prawidłowym ustawieniu parametrów i zastosowaniu odpowiedniej ściernicy maszyna umożliwia uzyskanie chropowatości powierzchni do Ra 0,63 µm.

Końcowy rezultat zależy również od przygotowania detalu, jakości mocowania, stanu ściernicy, chłodzenia oraz właściwości obrabianego materiału.

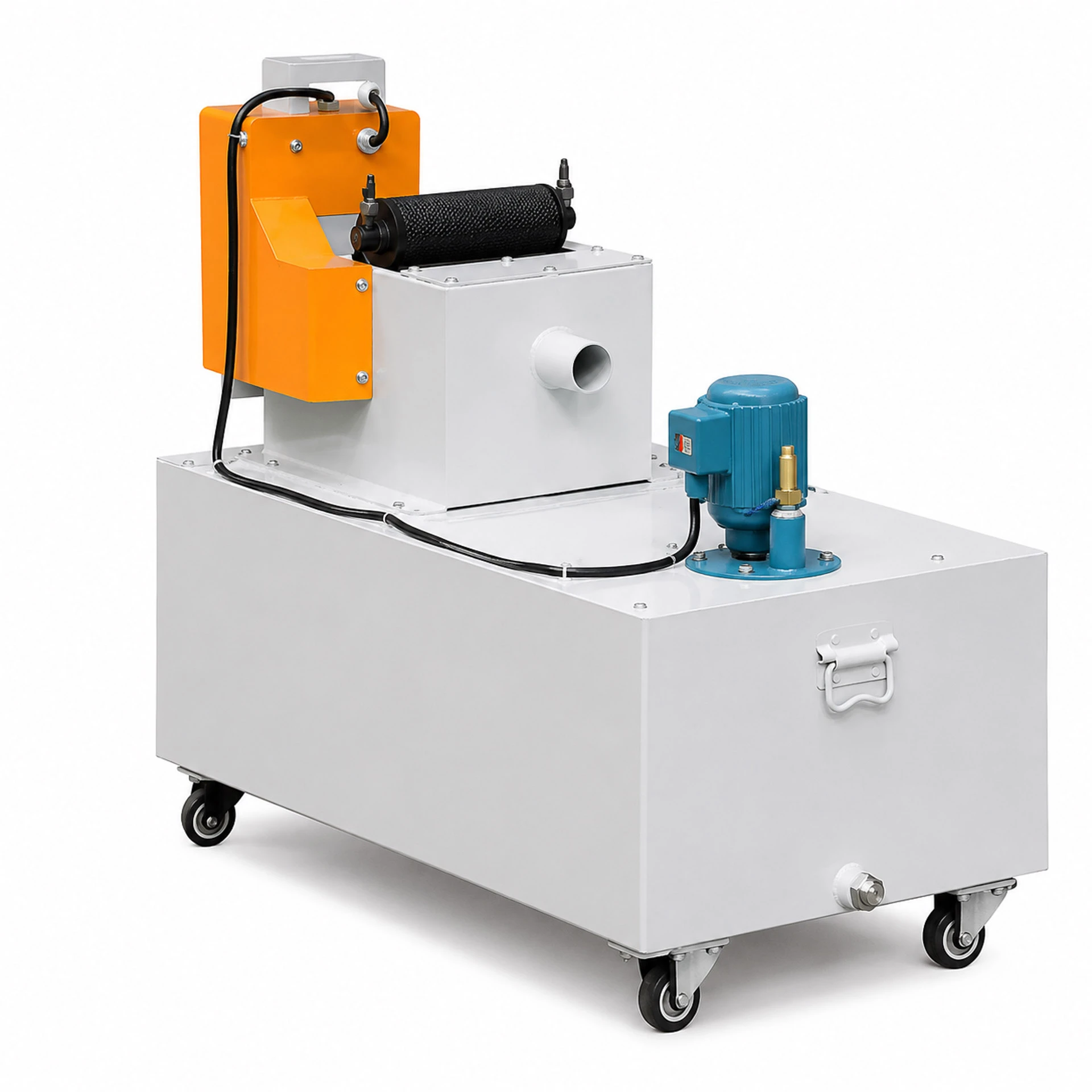

Układ chłodzenia

Układ chłodzenia ze zbiornikiem i pompą dostarcza ciecz do miejsca styku ściernicy z obrabianym elementem. Chłodziwo ogranicza wzrost temperatury oraz pomaga wypłukiwać drobiny materiału i pozostałości ściernicy.

Moc silnika pompy chłodziwa wynosi 0,125 kW. Regularne kontrolowanie stanu cieczy pomaga utrzymać prawidłową pracę układu oraz jakość szlifowania.

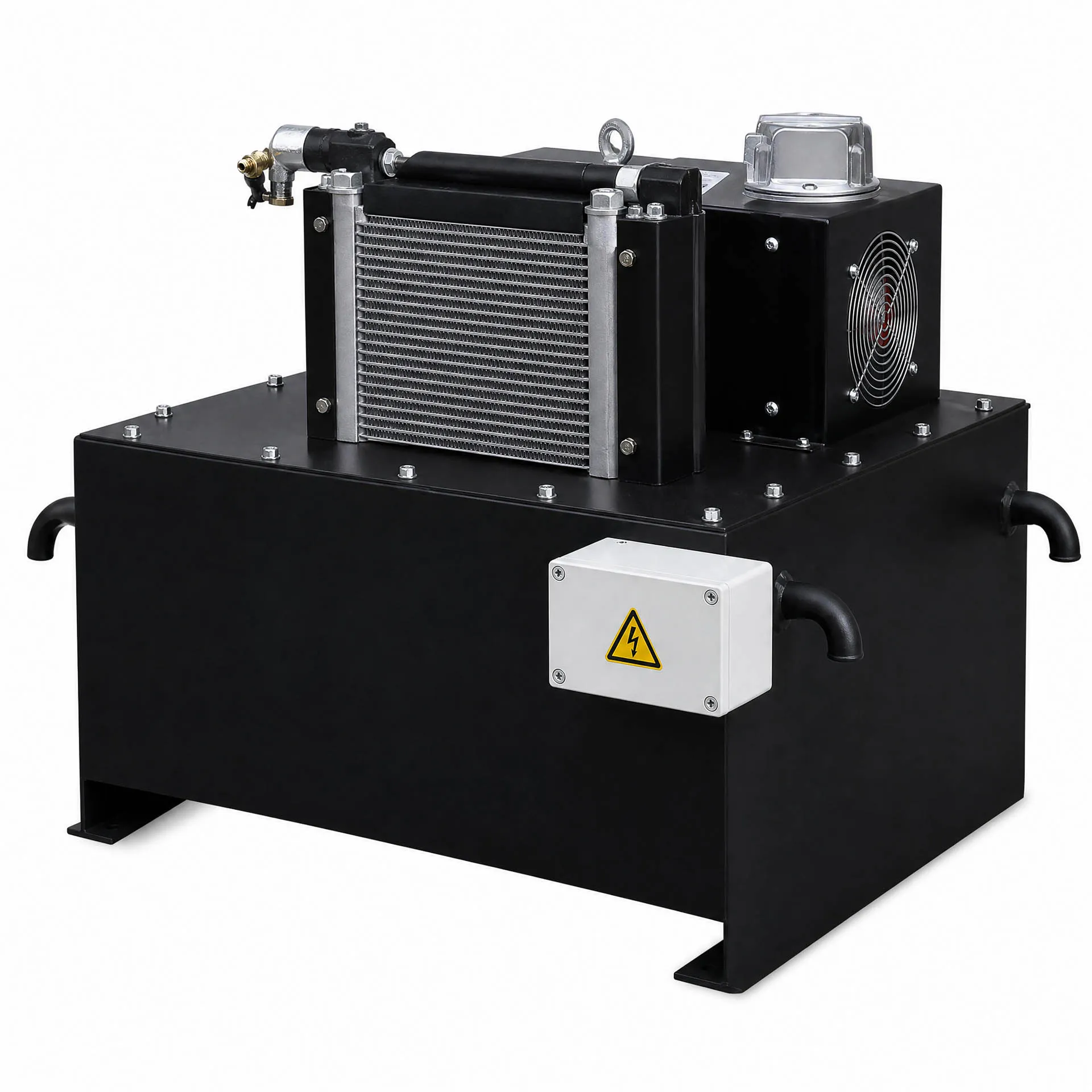

Zewnętrzna stacja hydrauliczna

Stacja hydrauliczna odpowiada za napęd wzdłużnego ruchu stołu. Zewnętrzna konstrukcja ułatwia kontrolę układu, uzupełnianie oleju oraz wykonywanie czynności konserwacyjnych.

Silnik hydrauliczny ma moc 2,2 kW. Układ obejmuje zbiornik oleju, pompę, przewody oraz niezbędne przyłącza hydrauliczne.

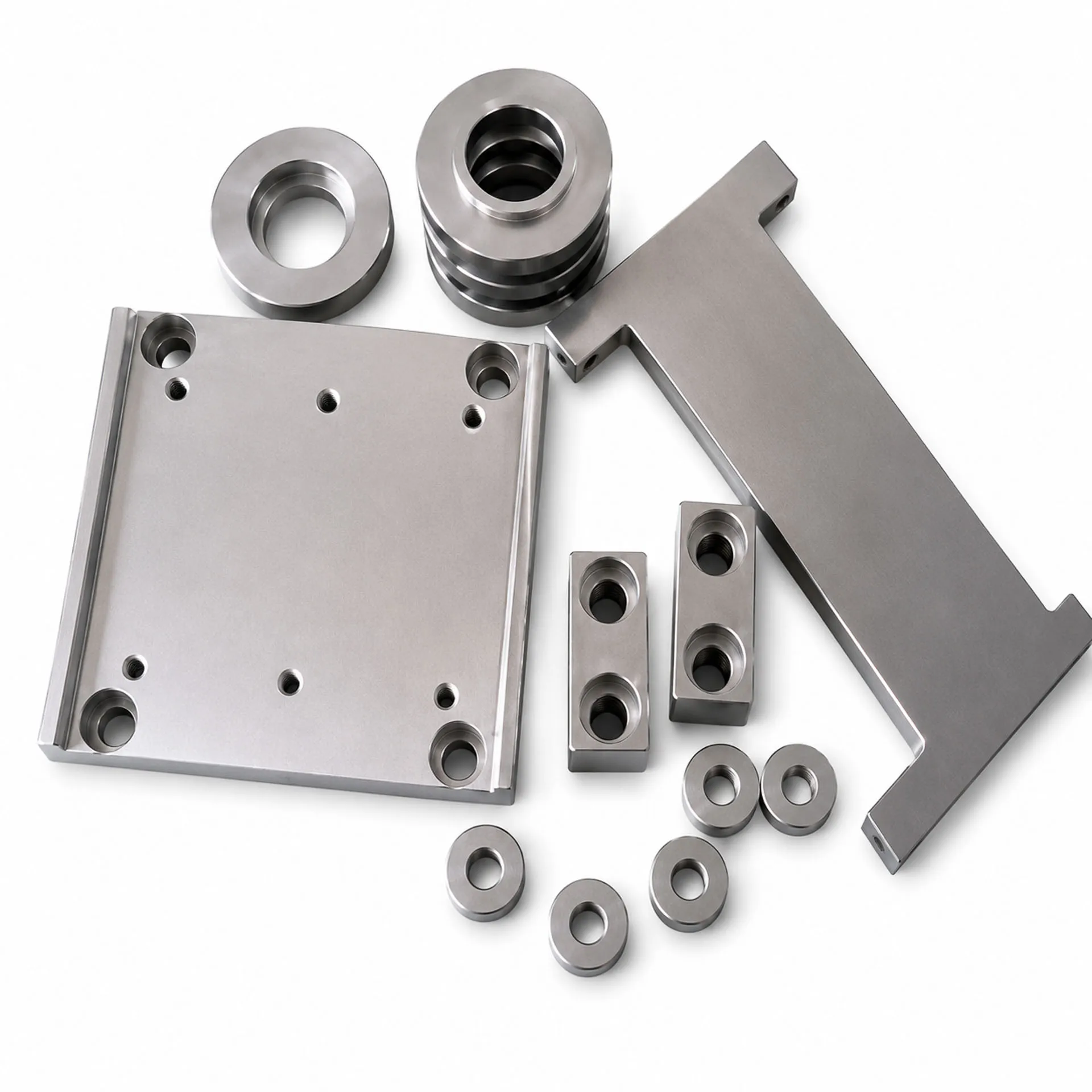

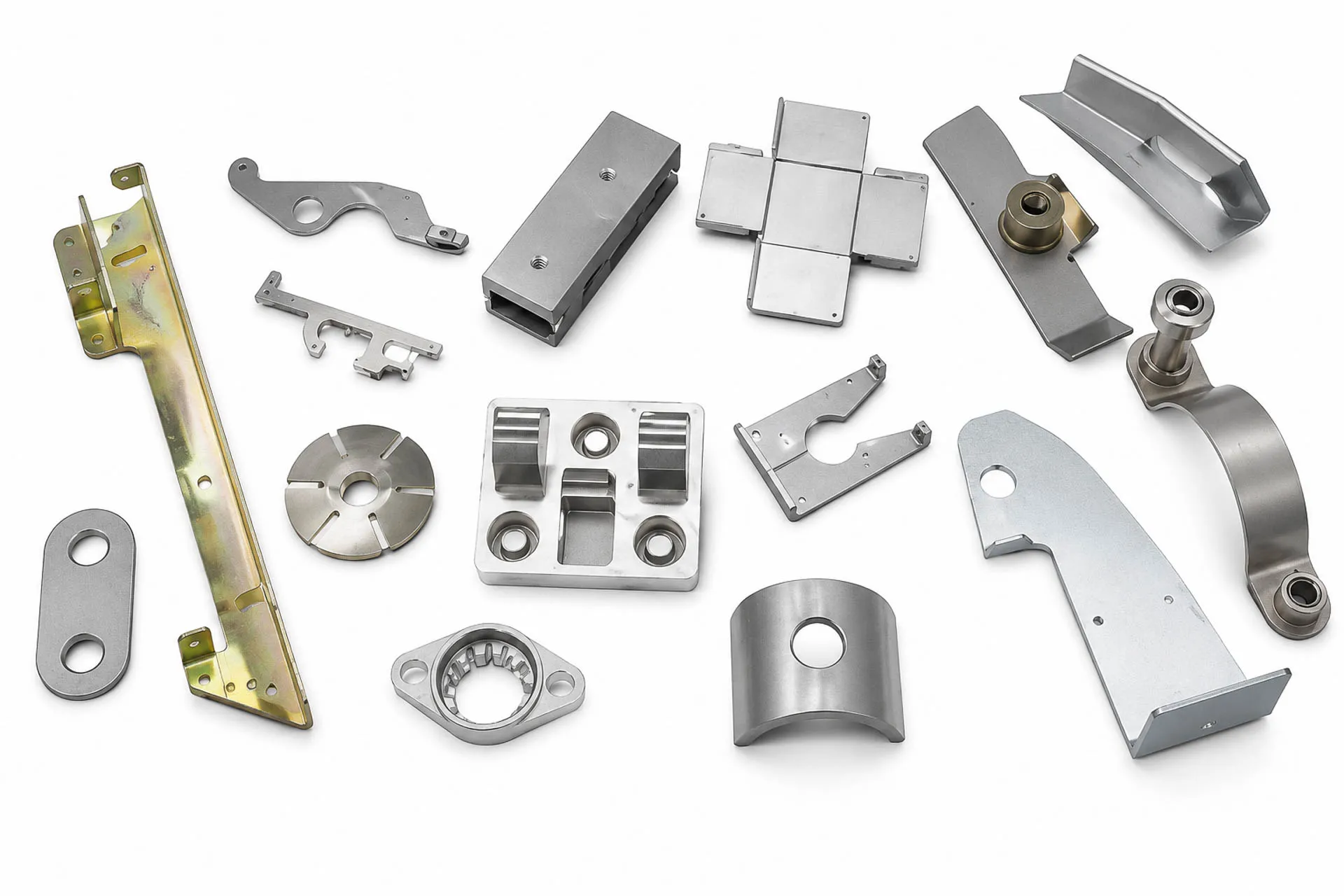

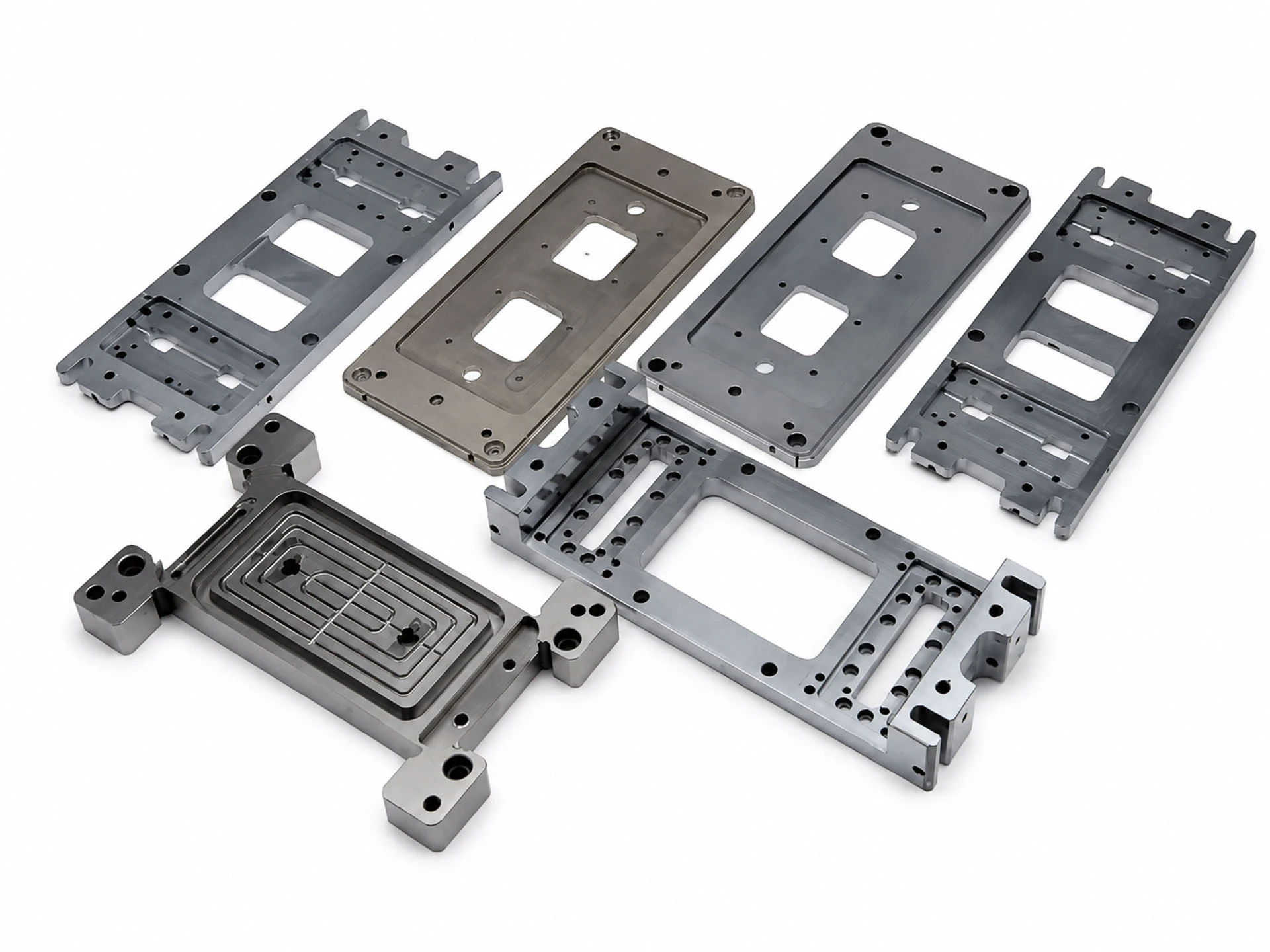

Zastosowanie

• szlifowanie powierzchni płaskich,

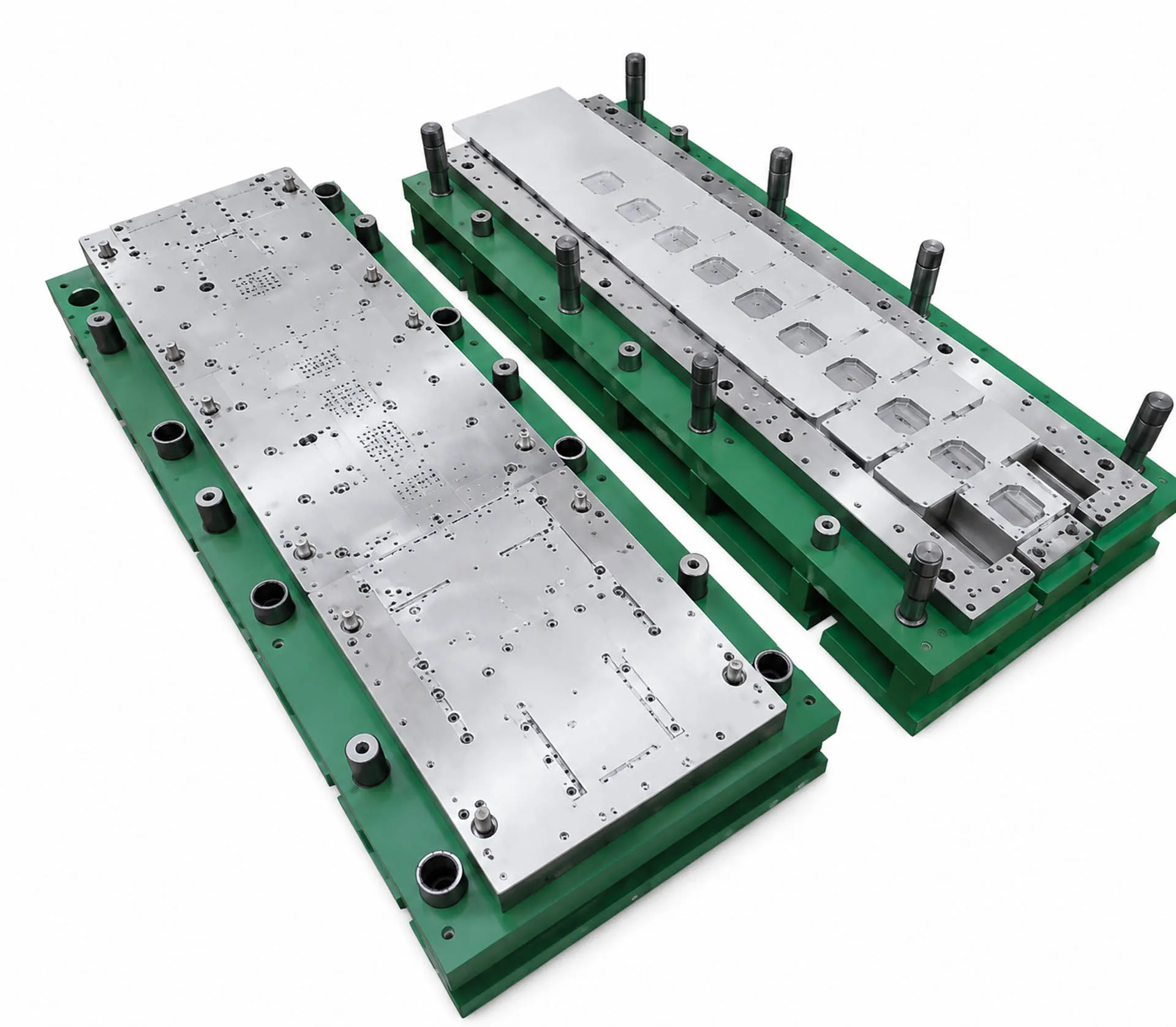

• obróbka elementów form,
• szlifowanie części maszyn,
• wykańczanie płyt i baz montażowych,
• obróbka listew oraz prowadnic,
• szlifowanie detali narzędziowych,
• obróbka elementów motoryzacyjnych,
• regeneracja części metalowych,
• produkcja jednostkowa, małoseryjna i seryjna.

Gdzie sprawdzi się SMP3063AHD?

• w zakładach produkcyjnych,
• w narzędziowniach,
• w zakładach obróbki metalu,
• w działach utrzymania ruchu,
• w zakładach remontowych,
• w warsztatach precyzyjnych,
• w firmach produkujących części maszyn,
• w przedsiębiorstwach wymagających powtarzalnej obróbki seryjnej.

Wyposażenie standardowe

• sterownik PLC,
• panel operatorski z ekranem dotykowym,
• uchwyt magnetyczny 300 × 600 mm,
• serwonapęd osi pionowej,
• hydrauliczny przesuw stołu,
• zewnętrzna stacja hydrauliczna,
• układ chłodzenia ze zbiornikiem i pompą,
• układ smarowania,
• lampa robocza,
• standardowa ściernica,
• kołnierz ściernicy,
• trzpień do wyważania ściernicy,
• ściągacz ściernicy,
• przyrząd do obciągania ściernicy,
• skrzynka z narzędziami,
• kliny poziomujące,
• śruby fundamentowe,
• instrukcja obsługi.

Parametry techniczne

Przed przygotowaniem transportu i miejsca ustawienia należy potwierdzić masę, gabaryty transportowe oraz parametry zasilania konkretnego egzemplarza.

Bezpieczeństwo użytkowania

Szlifierka powinna być obsługiwana przez odpowiednio przeszkoloną osobę. Przed rozpoczęciem pracy należy sprawdzić stan ściernicy, prawidłowe mocowanie detalu, ustawienie osłon oraz działanie układów chłodzenia, smarowania i hydrauliki.

Ściernica musi być odpowiednia do prędkości wrzeciona i obrabianego materiału. Nie wolno stosować ściernic pękniętych, uszkodzonych lub o nieznanych parametrach.

Czyszczenie, regulację, konserwację i wymianę ściernicy należy wykonywać po zatrzymaniu urządzenia oraz zabezpieczeniu go przed przypadkowym uruchomieniem.
