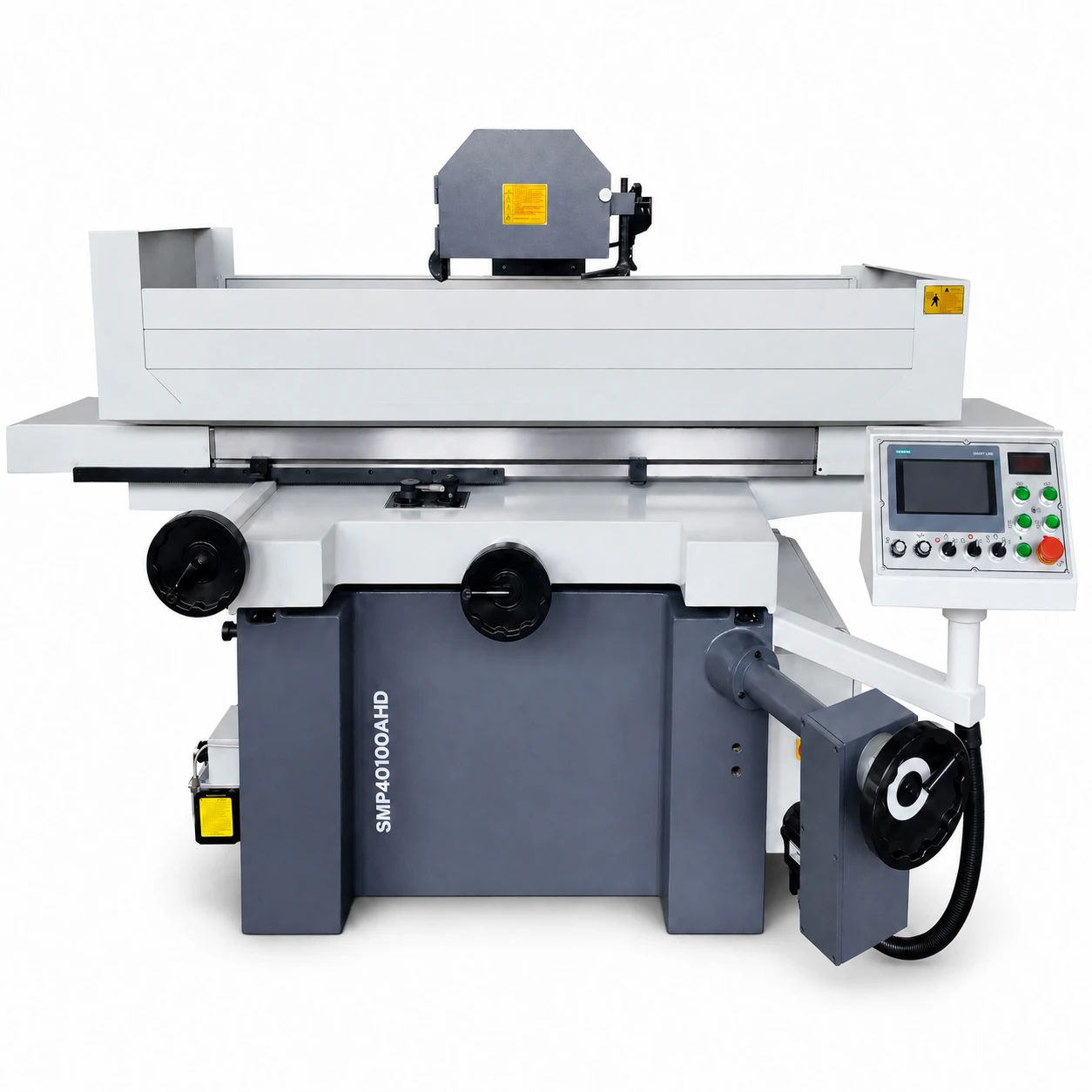

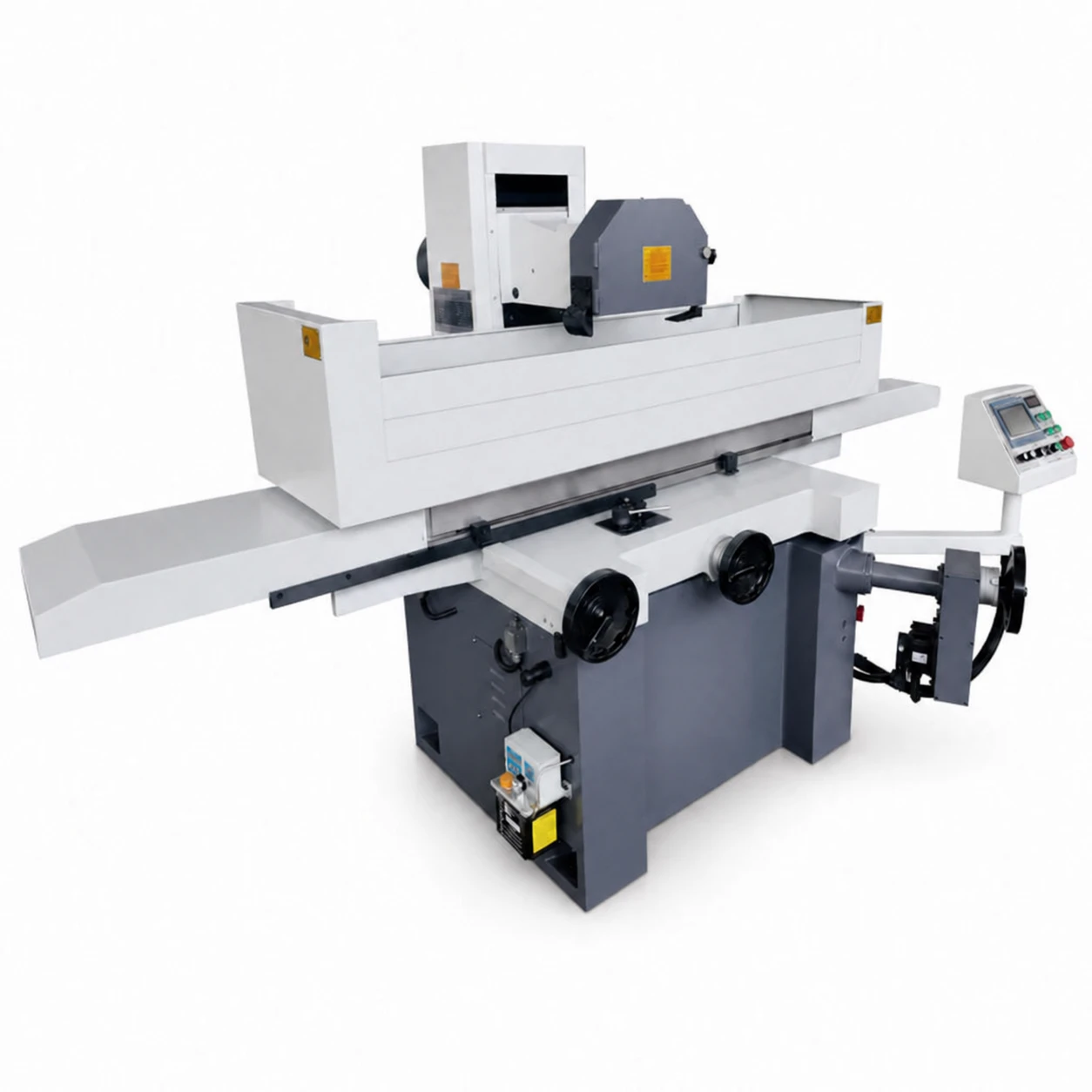

Automatyczna szlifierka magnetyczna do płaszczyzn SMP40100AHD 406 × 1020 mm

SMP40100AHD to automatyczna szlifierka magnetyczna do precyzyjnej obróbki powierzchni płaskich elementów metalowych. Maszyna została wyposażona w stół roboczy o wymiarach 406 × 1020 mm oraz uchwyt magnetyczny 400 × 1000 mm, umożliwiający stabilne mocowanie dużych i ciężkich detali.

Sterowanie PLC z ekranem dotykowym, serwonapęd osi pionowej oraz hydrauliczny przesuw wzdłużny stołu pozwalają realizować powtarzalny cykl automatycznego szlifowania. Model sprawdzi się podczas obróbki płyt, prowadnic, baz, części maszyn, elementów form oraz innych detali wymagających uzyskania równej i dokładnie wykończonej powierzchni.

Najważniejsze zalety

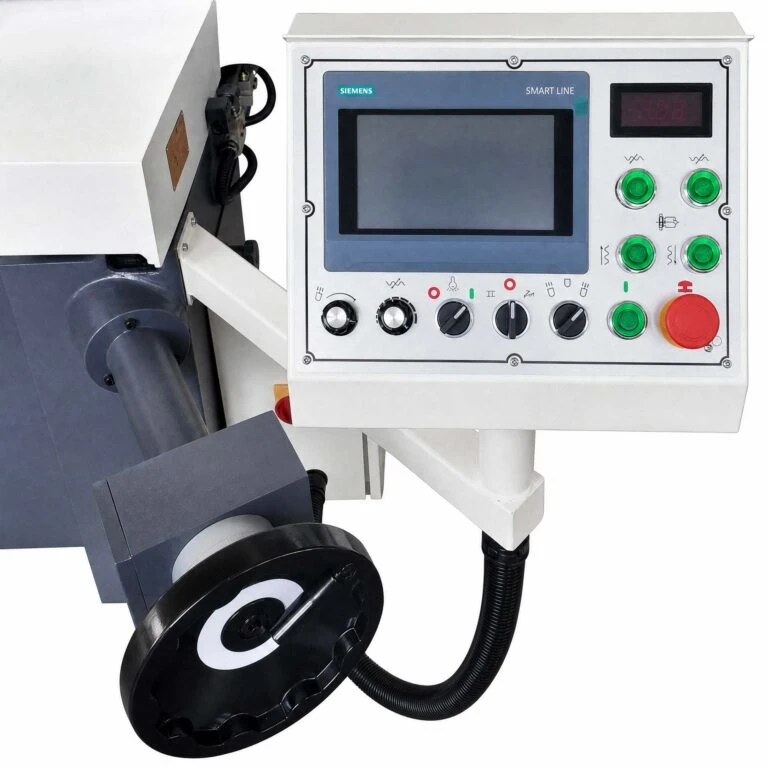

Sterowanie PLC i ekran dotykowy

Maszyna została wyposażona w sterowanie PLC oraz czytelny ekran dotykowy. Układ umożliwia ustawianie parametrów obróbki i realizowanie automatycznego cyklu szlifowania.

Automatyzacja ogranicza liczbę czynności wykonywanych ręcznie przez operatora i pomaga utrzymać powtarzalne parametry podczas obróbki kolejnych elementów.

Precyzyjny automatyczny dosuw

Serwonapęd osi pionowej odpowiada za dokładne sterowanie położeniem głowicy szlifierskiej. Automatyczny posuw pionowy może być ustawiany na wartość:

• 0,005 mm/skok,
• 0,01 mm/skok,
• 0,02 mm/skok,
• 0,03 mm/skok,
• 0,04 mm/skok,
• 0,05 mm/skok.

Szeroki zakres ustawień pozwala dopasować intensywność szlifowania do rodzaju materiału, wymaganej dokładności i oczekiwanej jakości powierzchni.

Hydrauliczny przesuw stołu

Hydrauliczny przesuw wzdłużny zapewnia płynny i powtarzalny ruch stołu roboczego. Prędkość przesuwu można regulować w zakresie 7–23 m/min, dostosowując tempo pracy do obrabianego elementu.

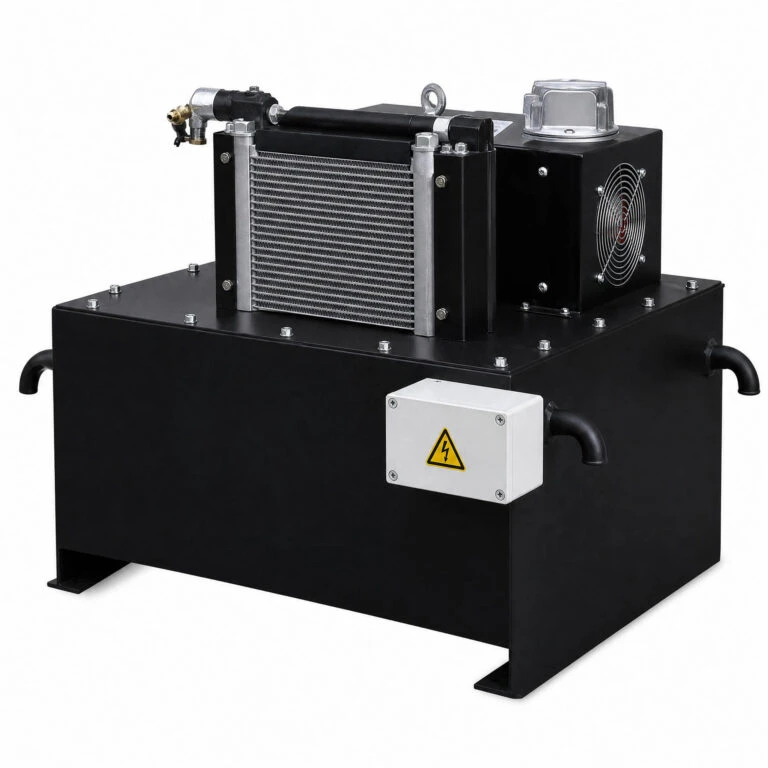

Za zasilanie układu odpowiada zewnętrzna stacja hydrauliczna wyposażona w zbiornik oleju, pompę oraz niezbędne przewody i przyłącza.

Duża przestrzeń robocza

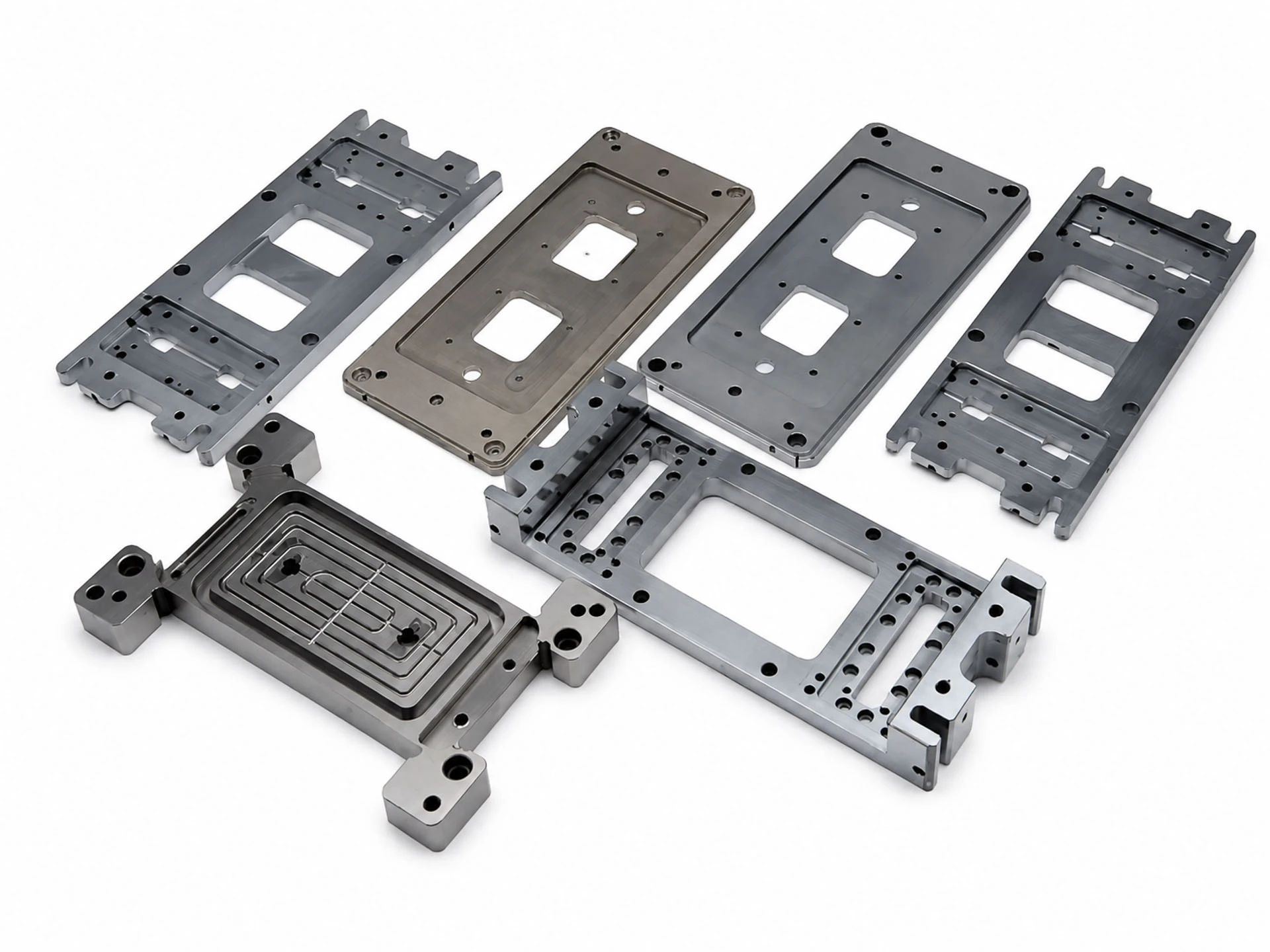

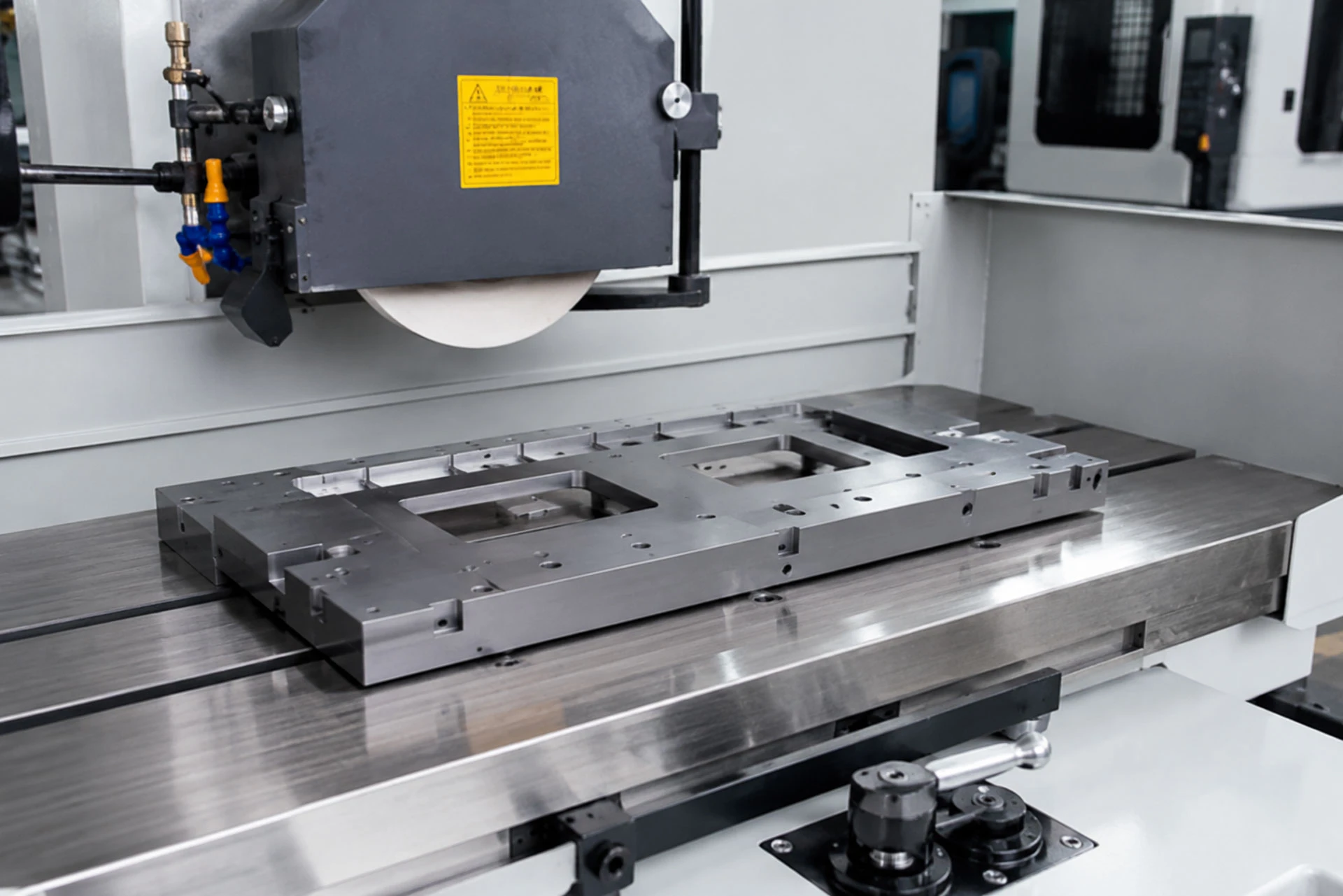

Stół roboczy o wymiarach 406 × 1020 mm pozwala obrabiać długie elementy, takie jak płyty, listwy, prowadnice, podstawy maszyn oraz części form.

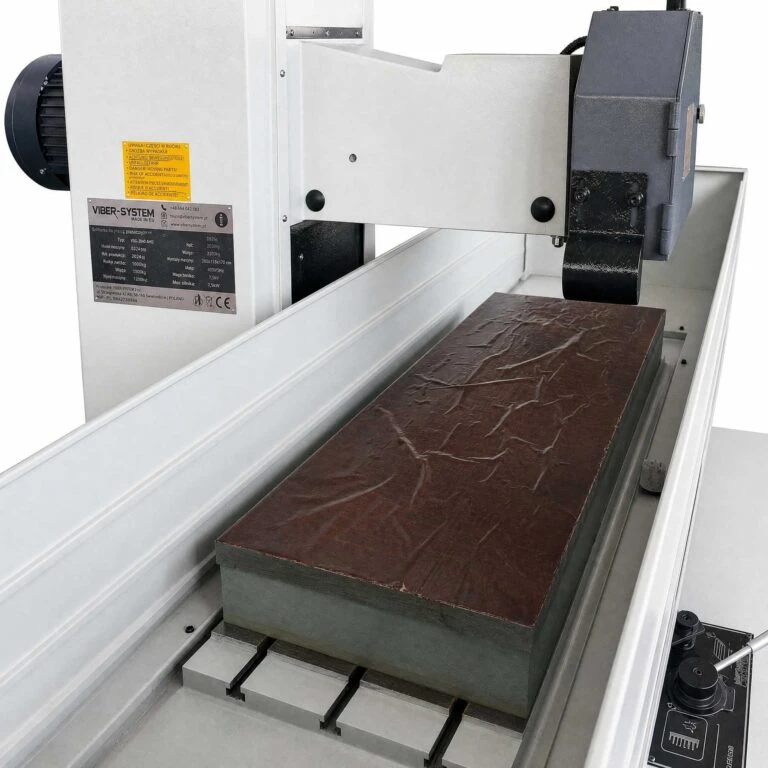

Zastosowany uchwyt magnetyczny ma powierzchnię 400 × 1000 mm. Maksymalne obciążenie stołu razem z uchwytem magnetycznym wynosi 600 kg.

Wrzeciono o mocy 5,5 kW

Silnik wrzeciona o mocy 5,5 kW napędza ściernicę z prędkością 1450 obr./min. W maszynie stosowana jest ściernica o wymiarach 350 × 40 × 127 mm.

Precyzyjny zespół wrzeciona oraz stabilna konstrukcja głowicy wspierają zachowanie dokładności i uzyskanie równomiernie wykończonej powierzchni.

Dokładność obróbki

Szlifierka pozwala uzyskać chropowatość powierzchni do Ra 0,63 µm. Dzięki temu może być wykorzystywana do wykonywania operacji wykończeniowych wymagających wysokiej jakości powierzchni.

Ostateczny rezultat obróbki zależy również od zastosowanej ściernicy, rodzaju materiału, ustawionych parametrów oraz prawidłowego przygotowania i zamocowania detalu.

Układ chłodziwa

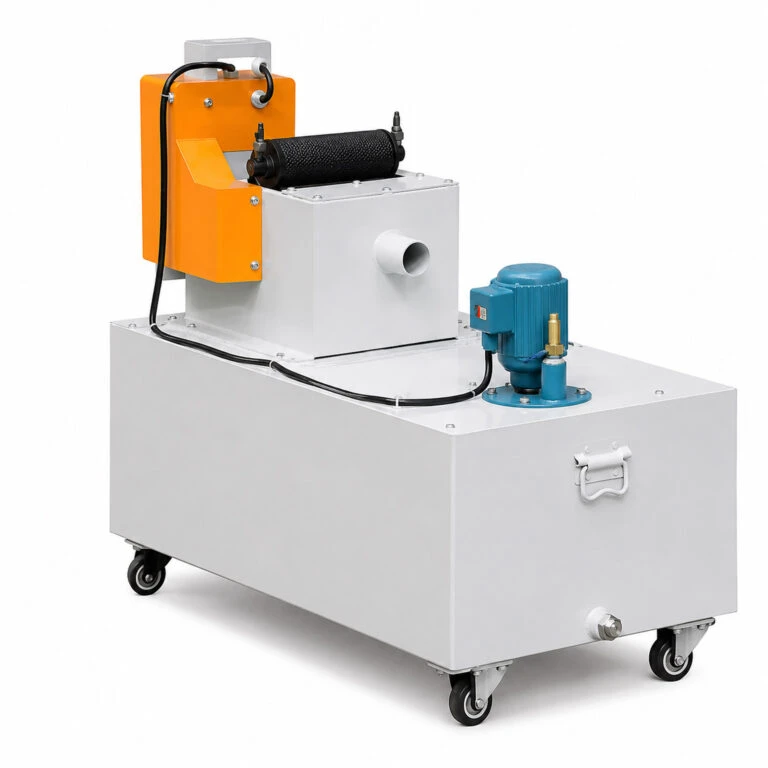

Standardowe wyposażenie obejmuje układ chłodziwa ze zbiornikiem i pompą. Ciecz chłodząca jest podawana bezpośrednio do strefy szlifowania.

Chłodziwo ogranicza nagrzewanie detalu i ściernicy, pomaga usuwać drobiny materiału oraz wspiera utrzymanie stabilnych warunków obróbki.

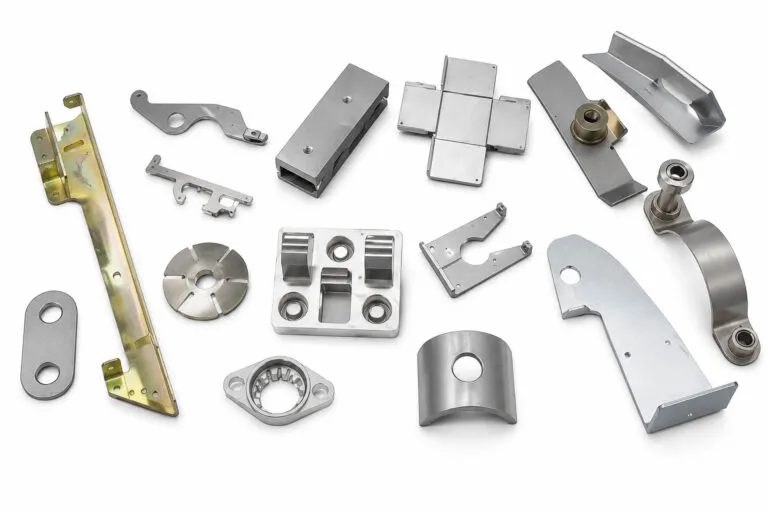

Zastosowanie

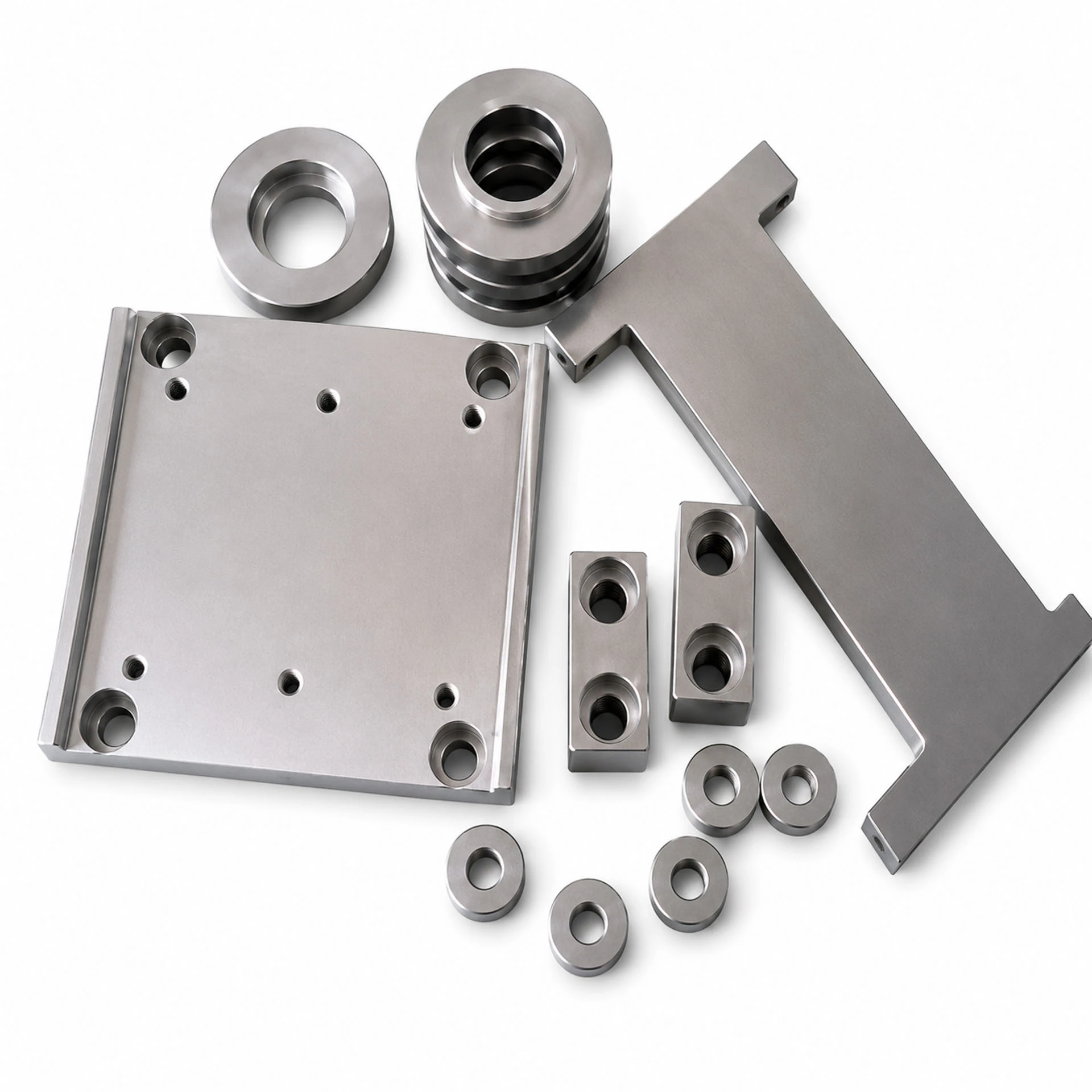

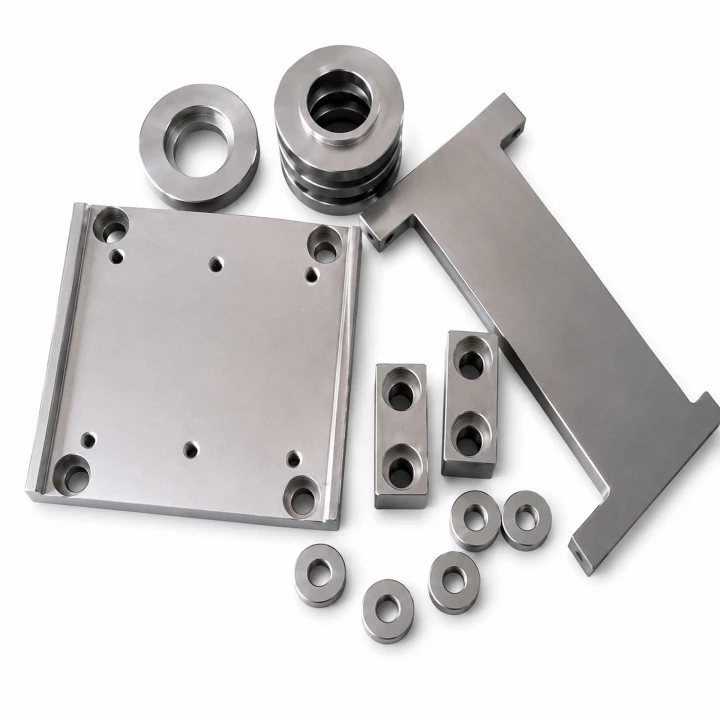

• szlifowanie powierzchni płaskich,
• obróbka płyt i baz montażowych,

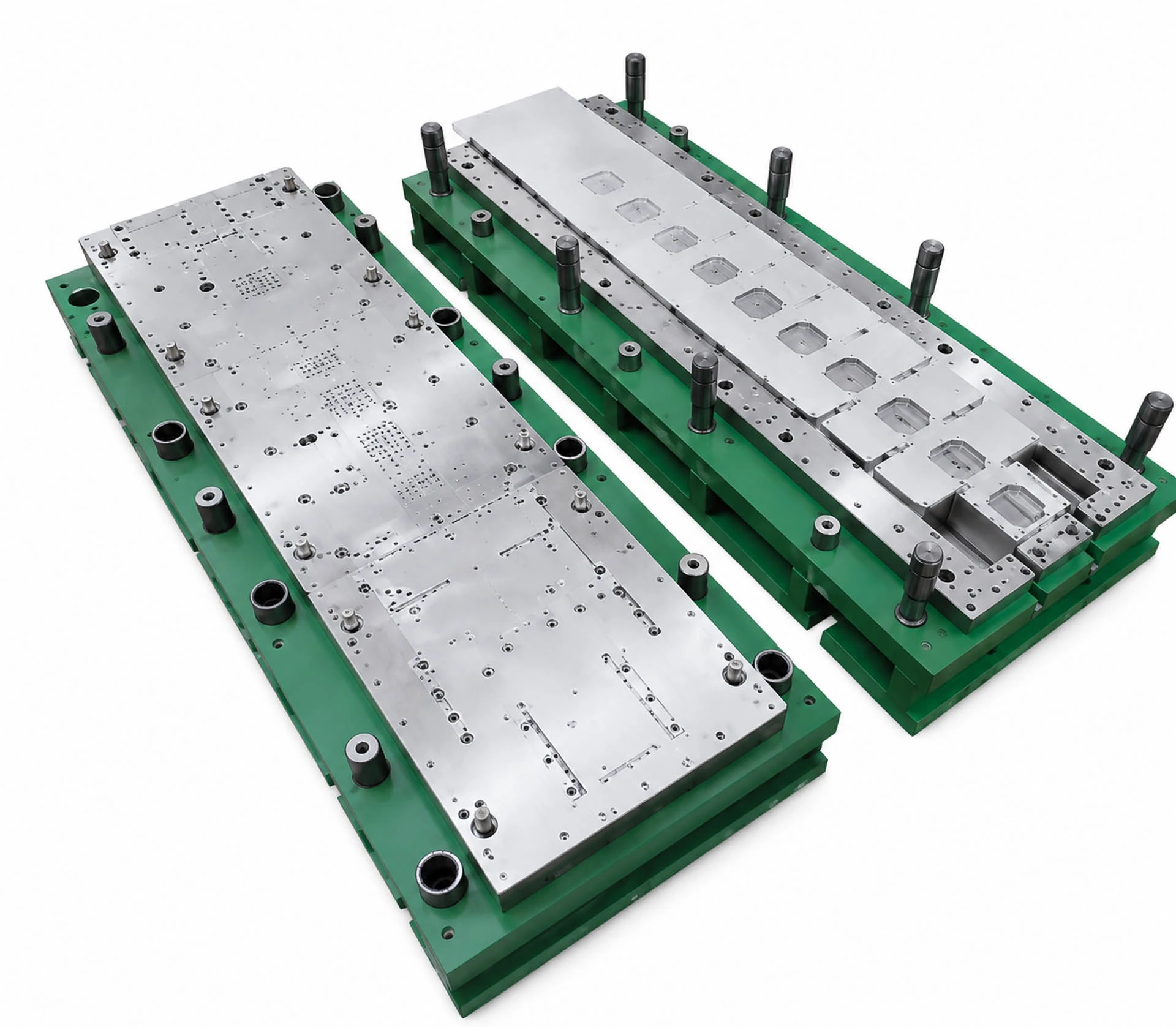

• szlifowanie elementów form,
• obróbka prowadnic i listew,
• wykańczanie części maszyn,
• obróbka elementów narzędziowych,
• szlifowanie elementów motoryzacyjnych,
• produkcja jednostkowa, małoseryjna i seryjna,
• prace remontowe i utrzymanie ruchu.

Gdzie sprawdzi się szlifierka?

• w zakładach obróbki metalu,
• w narzędziowniach,
• w zakładach produkcyjnych,
• w działach utrzymania ruchu,
• w warsztatach remontowych,
• w firmach produkujących części maszyn,
• w zakładach wykonujących formy i oprzyrządowanie.

Wyposażenie standardowe

• sterownik PLC,
• ekran dotykowy,
• uchwyt magnetyczny 400 × 1000 mm,
• standardowa ściernica,
• układ chłodziwa ze zbiornikiem i pompą,
• zewnętrzna stacja hydrauliczna,
• układ smarowania,
• lampa robocza,
• kołnierz ściernicy,
• trzpień do wyważania ściernicy,
• ściągacz ściernicy,
• przyrząd do obciągania ściernicy,
• kliny poziomujące,
• śruby fundamentowe,
• zestaw narzędzi ze skrzynką,
• instrukcja obsługi.

Parametry techniczne

Waga oraz wymiary zewnętrzne maszyny nie zostały podane w dostępnej specyfikacji produktu. Przed wpisaniem tych wartości do karty sklepu należy potwierdzić je w dokumentacji technicznej.
