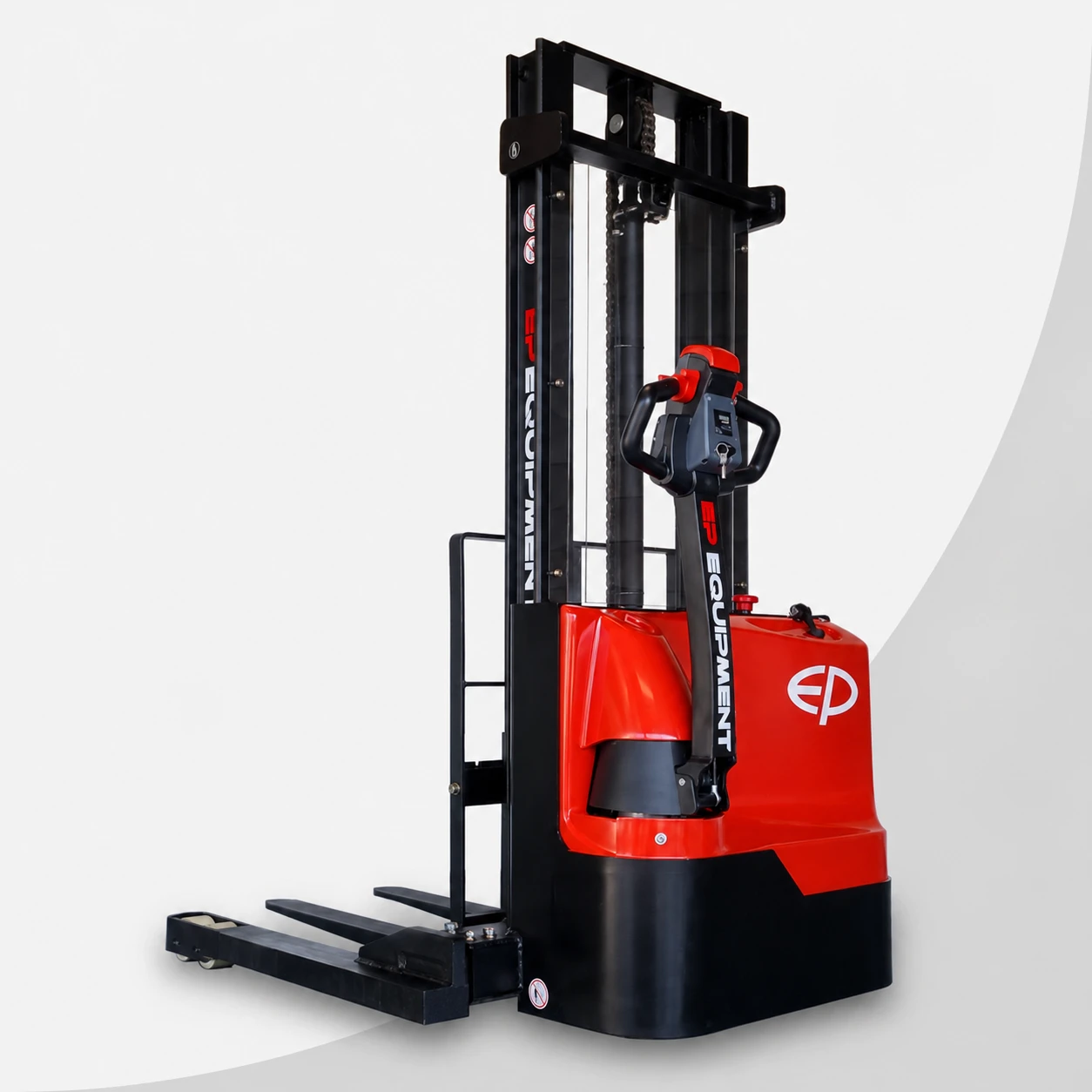

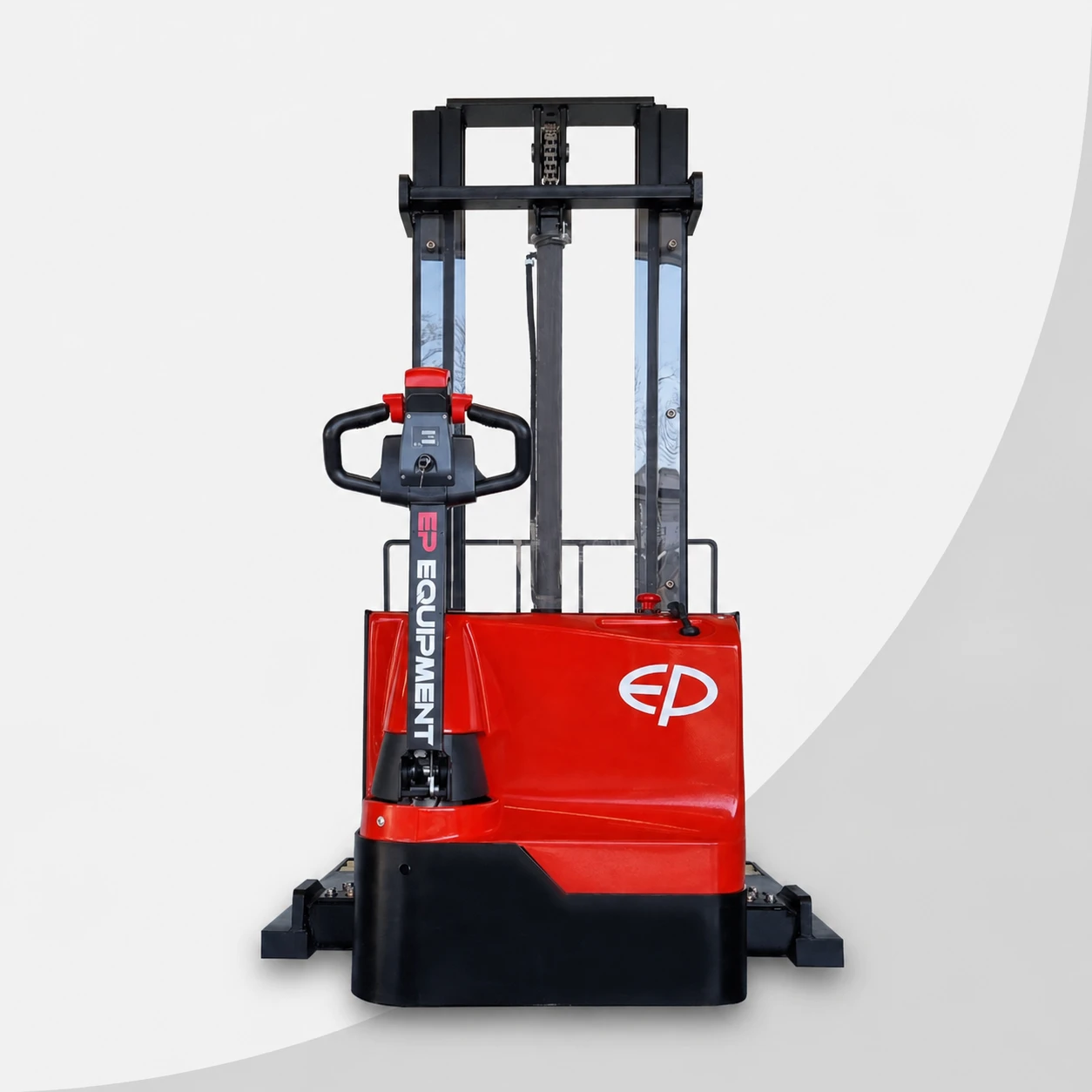

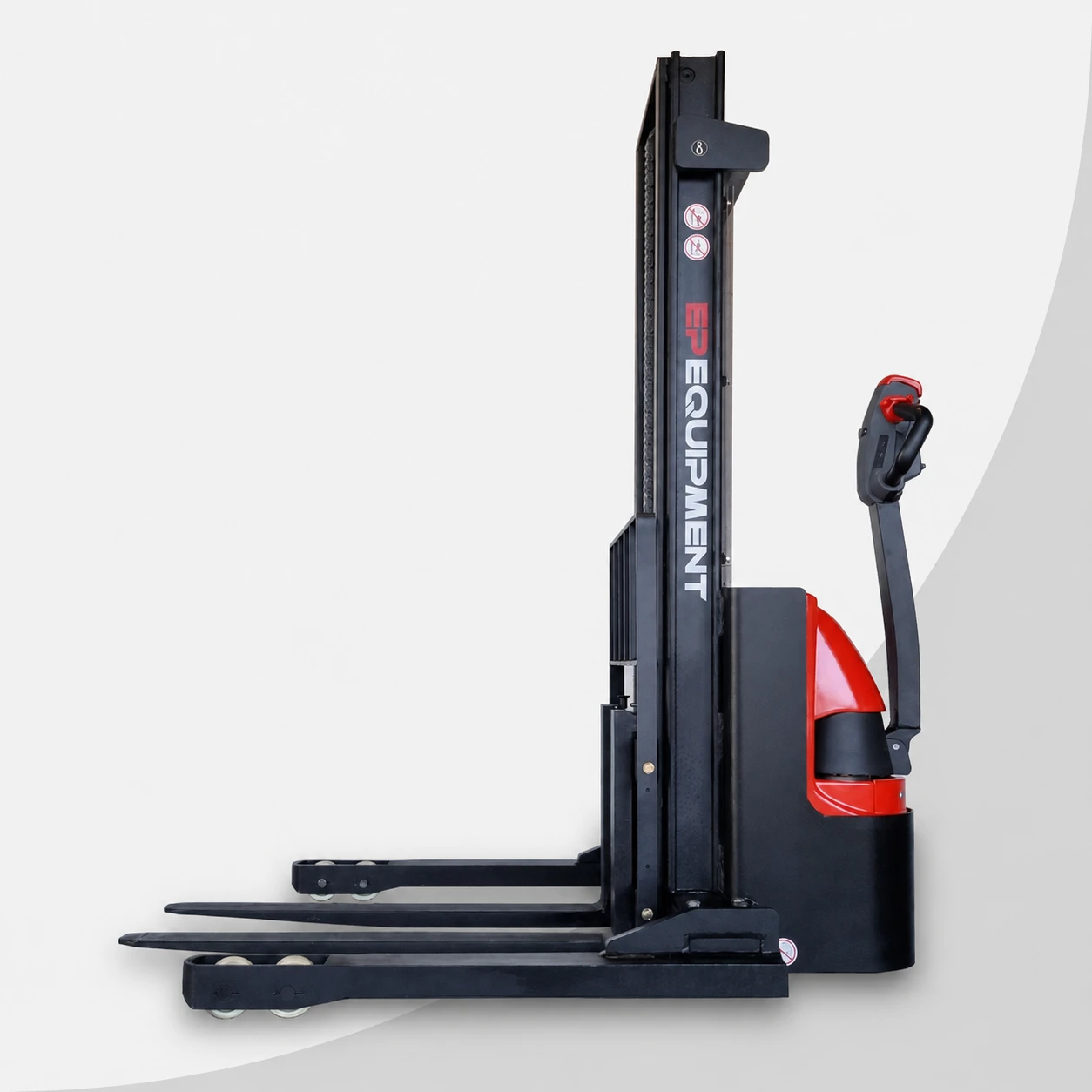

Elektryczny wózek podnośnikowy EP ES15-33DM 1500 kg z regulowanymi widłami

EP ES15-33DM to specjalistyczny elektryczny wózek podnośnikowy prowadzony o udźwigu nominalnym 1500 kg. Urządzenie jest przeznaczone do transportowania palet, podnoszenia ładunków oraz układania towarów na regałach magazynowych.

Model wyróżnia się zastosowaniem karetki wideł FEM2 oraz regulowanych ramion podporowych. Takie rozwiązanie pozwala dostosować położenie wideł i podpór do wymiarów obsługiwanego ładunku. Umożliwia również podejmowanie odpowiednich palet zarówno od strony krótszej, jak i dłuższej krawędzi.

Wózek jest dostępny w wariantach o handlowej wysokości podnoszenia 2700, 3000 oraz 3300 mm. Dzięki temu maszt można dopasować do wysokości regałów i warunków panujących w miejscu pracy.

Najważniejsze zalety EP ES15-33DM

Dostępne wysokości podnoszenia

Model EP ES15-33DM jest oferowany w trzech wariantach handlowych. Każda wysokość podnoszenia stanowi osobną wersję produktu.

Udźwig nominalny 1500 kg

Udźwig nominalny wózka wynosi 1500 kg przy środku ciężkości ładunku znajdującym się w odległości 600 mm. Parametr pozwala obsługiwać szeroki zakres ładunków występujących w magazynach, hurtowniach i zakładach produkcyjnych.

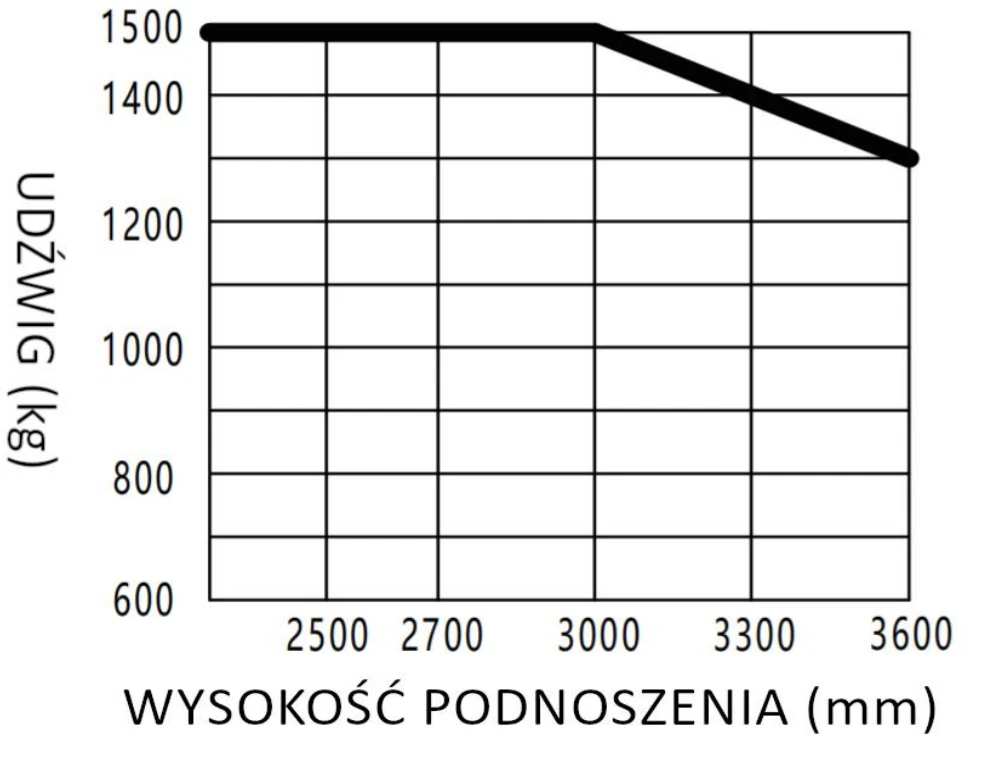

Rzeczywisty udźwig na określonej wysokości zależy od wysokości masztu, położenia środka ciężkości, długości zastosowanych wideł oraz sposobu rozmieszczenia ładunku. Przed rozpoczęciem pracy należy sprawdzić wykres nośności konkretnego wózka.

Karetka wideł FEM2

Wózek został wyposażony w karetkę wideł FEM2, która pozwala regulować rozstaw wideł oraz stosować widły o parametrach dostosowanych do wykonywanego zadania.

Rozstaw wideł można regulować w zakresie od 200 do 780 mm. Dzięki temu wózek może obsługiwać standardowe palety, palety podejmowane z różnych stron oraz ładunki o nietypowych wymiarach.

Standardowe widły mają wymiary 40 × 100 × 1070 mm. Zastosowanie wideł o innej długości wymaga sprawdzenia ich zgodności z karetką, nośności oraz dopuszczenia do użytkowania z konkretnym wózkiem.

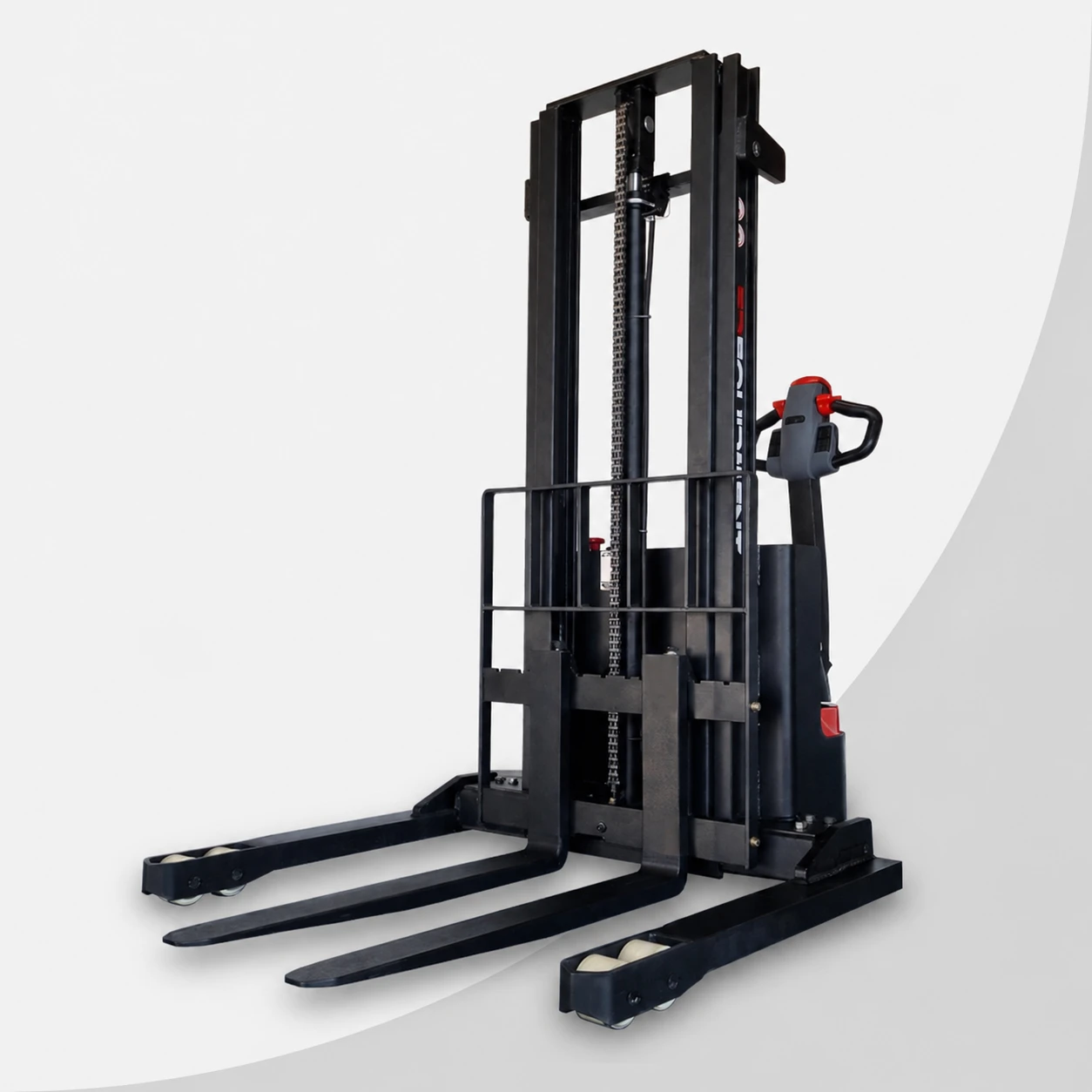

Regulowane ramiona podporowe

Ramiona podporowe można ustawić w trzech pozycjach. Odległość między ich wewnętrznymi powierzchniami wynosi:

• 1070 mm,
• 1170 mm,
• 1270 mm.

W zależności od wybranego ustawienia szerokość całkowita wózka wynosi 1270, 1370 albo 1470 mm. Regulowane podpory zwiększają stabilność podczas obsługi palet i ładunków o różnych rozmiarach.

Obsługa palet z różnych stron

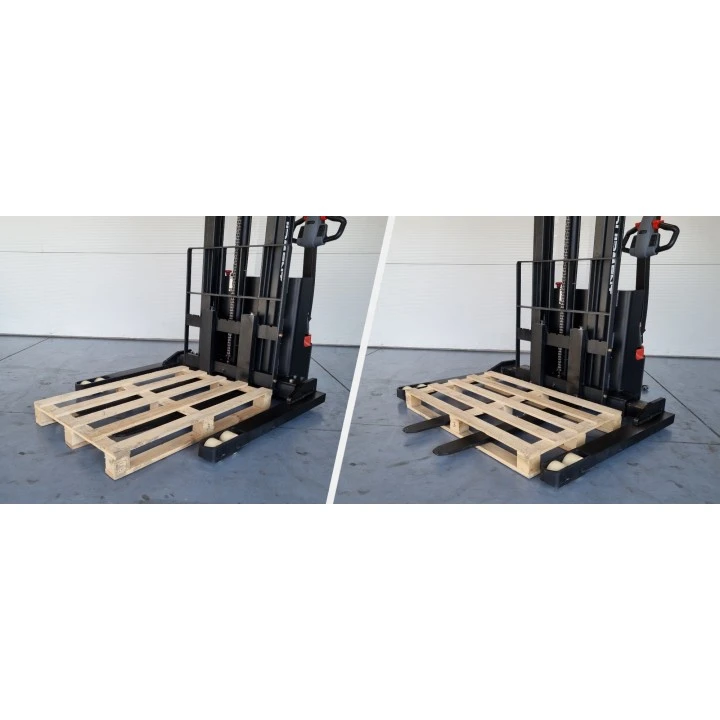

Połączenie karetki FEM2 i regulowanych ramion podporowych umożliwia dostosowanie wózka do palet wymagających podjęcia zarówno od strony krótszej, jak i dłuższej krawędzi.

Rozwiązanie sprawdza się również podczas transportowania elementów o nietypowych wymiarach, które nie mogą być prawidłowo obsługiwane przez klasyczny wózek podnośnikowy ze stałym rozstawem wideł i ramion podporowych.

Silnik AC Schabmüller GmbH

Za napęd odpowiada silnik prądu zmiennego AC marki Schabmüller GmbH. Technologia AC zapewnia płynną kontrolę prędkości, precyzyjne manewrowanie oraz wydajną pracę w wymagających zastosowaniach magazynowych.

Moc silnika napędowego wynosi 1,27 kW. Wózek osiąga prędkość do 5 km/h zarówno z ładunkiem, jak i bez ładunku.

Sterownik ZAPI 24 V

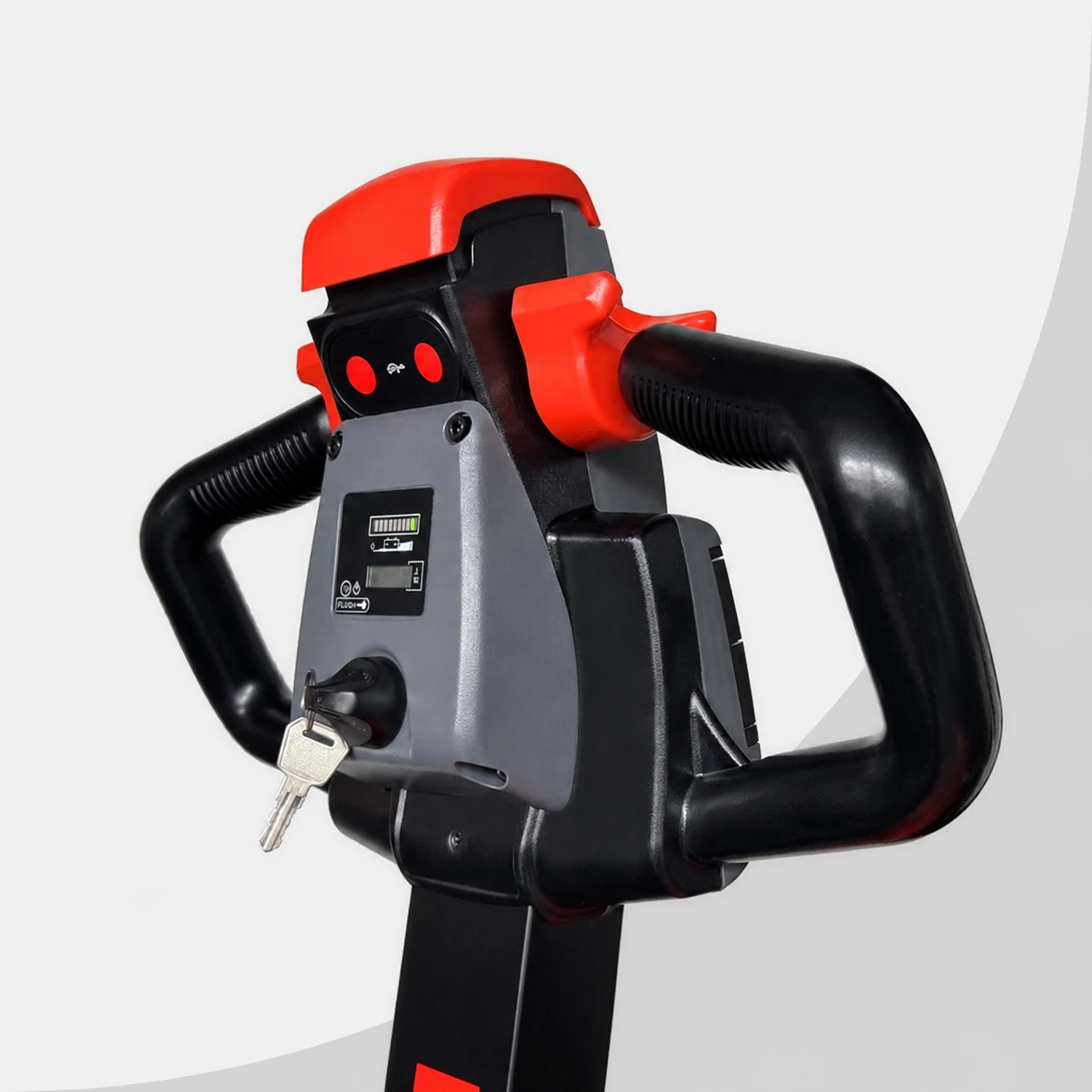

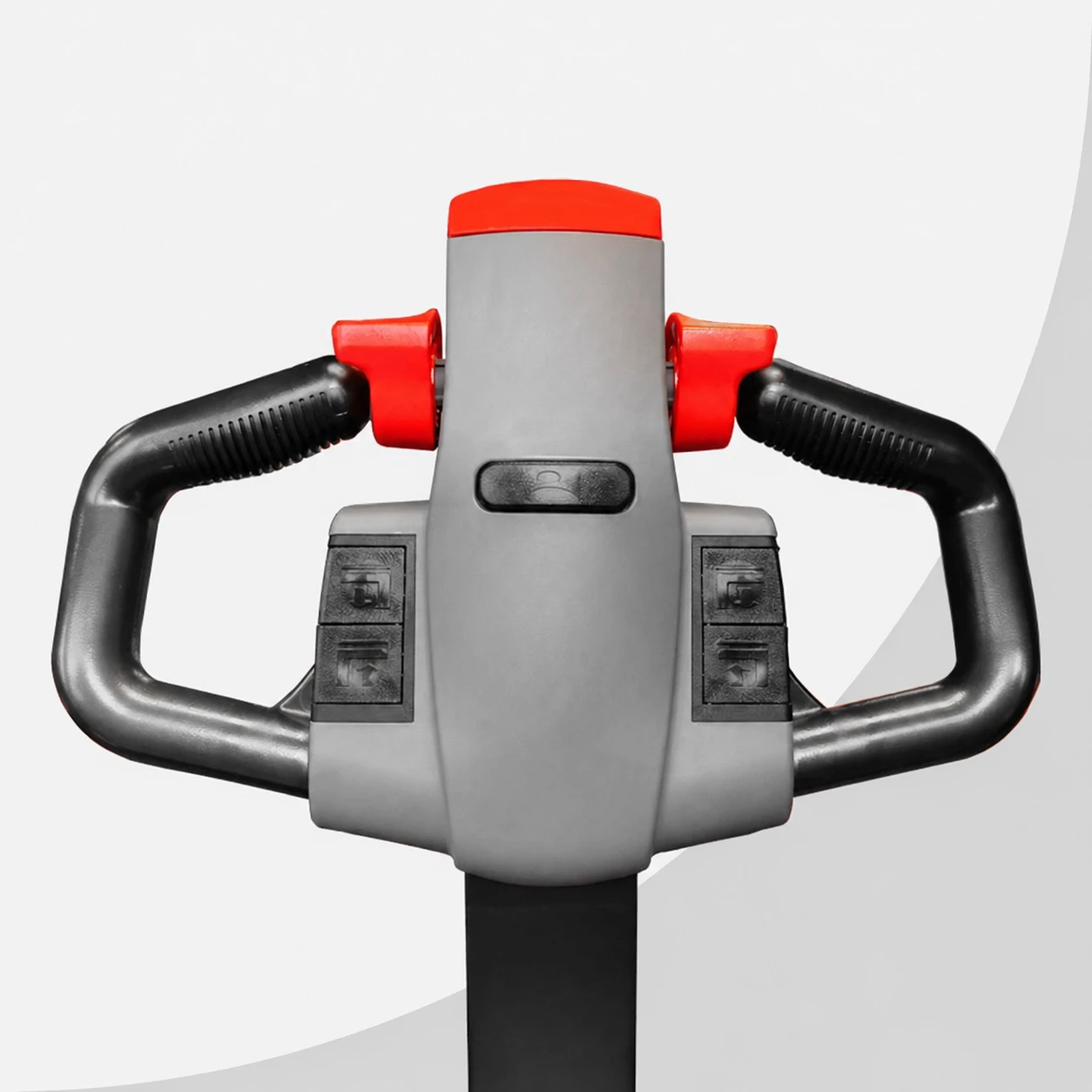

Układ napędowy jest kontrolowany przez sterownik ZAPI 24 V. Elektroniczne sterowanie pozwala precyzyjnie kontrolować jazdę, zwiększa komfort operatora oraz ułatwia bezpieczne manewrowanie w ograniczonej przestrzeni.

Zastosowane podzespoły sprawiają, że EP ES15-33DM nadaje się do bardziej wymagającej i intensywnej eksploatacji niż podstawowe modele przeznaczone do lekkich prac.

Elektryczne podnoszenie

Silnik podnoszenia o mocy 3,0 kW umożliwia sprawną obsługę ładunków. Prędkość podnoszenia wynosi do 0,14 m/s z ładunkiem oraz do 0,20 m/s bez ładunku.

Prędkość opuszczania wynosi odpowiednio 0,13 m/s z ładunkiem i 0,11 m/s bez ładunku.

Akumulator AGM 24 V / 125 Ah

Źródłem zasilania wózka jest bezobsługowy akumulator AGM o napięciu 24 V i pojemności 125 Ah. Technologia AGM nie wymaga regularnego uzupełniania elektrolitu, dzięki czemu codzienna obsługa urządzenia jest prostsza.

Czas pracy może wynosić do około 5 godzin. Rzeczywisty czas działania zależy od intensywności użytkowania, masy ładunków, częstotliwości podnoszenia, wysokości roboczej, stanu akumulatora i warunków pracy.

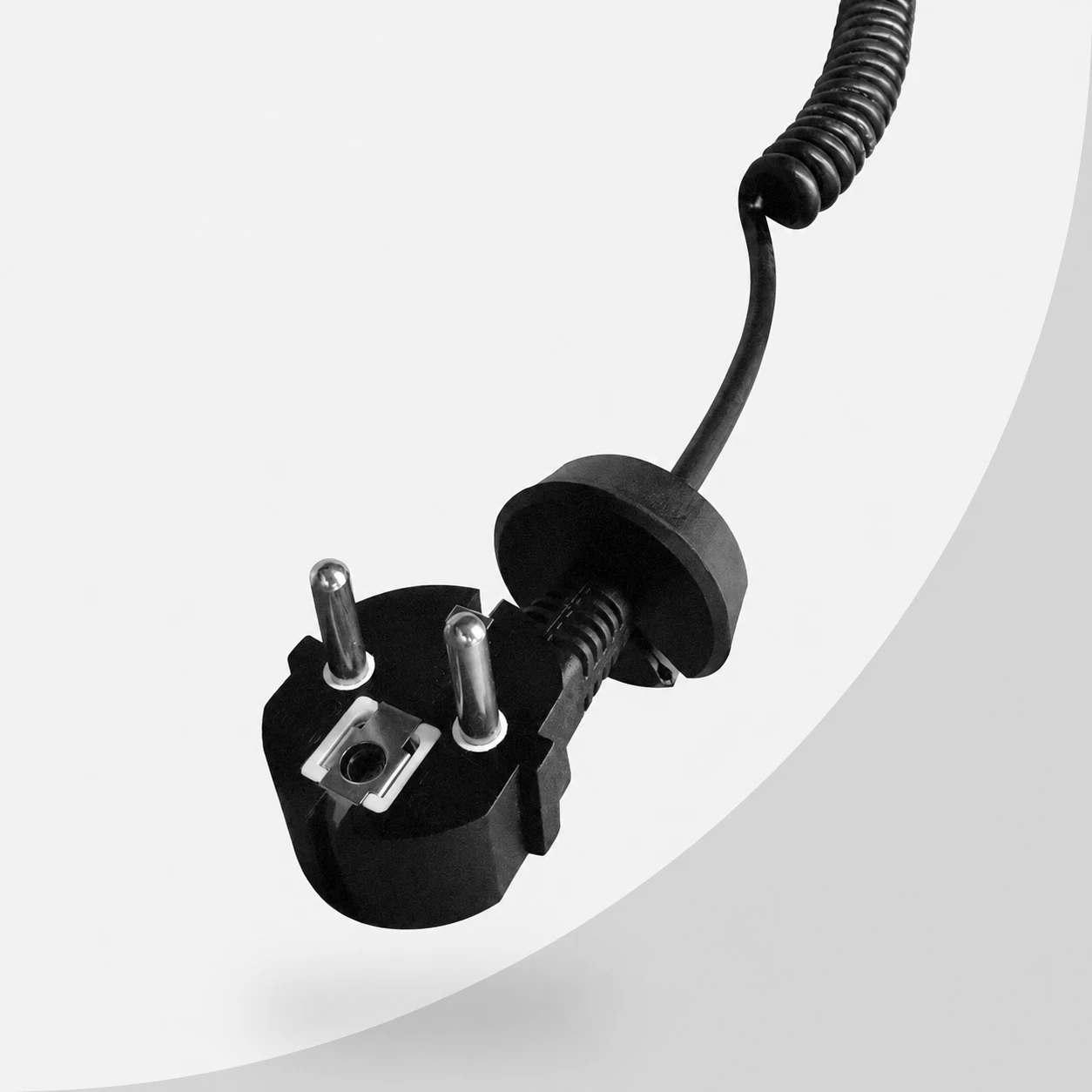

Wbudowana ładowarka 230 V

Wózek posiada zintegrowaną ładowarkę, dlatego nie wymaga stosowania oddzielnego prostownika. Akumulator można ładować z odpowiednio zabezpieczonego gniazda o napięciu 230 V.

Wbudowana ładowarka ułatwia uzupełnianie energii w różnych częściach magazynu i eliminuje konieczność przygotowywania osobnego stanowiska ładowania.

Kompaktowa i zwrotna konstrukcja

Długość całkowita wózka wynosi 1650 mm, a promień skrętu 1400 mm. Niewielkie wymiary ułatwiają poruszanie się między regałami i wykonywanie manewrów w ograniczonej przestrzeni.

Wymagana szerokość korytarza roboczego wynosi około 2200 mm dla palety 800 × 1200 mm oraz około 2250 mm dla palety 1000 × 1200 mm.

Koła poliuretanowe

Koło napędowe i rolki ładunkowe wykonano z poliuretanu. Materiał zapewnia dobrą przyczepność, odporność na zużycie oraz płynną pracę na równych posadzkach przemysłowych i magazynowych.

Elektromagnetyczny hamulec roboczy wspiera bezpieczne zatrzymywanie oraz utrzymywanie urządzenia w miejscu.

Zastosowanie

• transportowanie palet na krótkich dystansach,
• podnoszenie i opuszczanie ładunków,
• układanie towarów na regałach,
• obsługa palet od strony krótszej i dłuższej krawędzi,
• transportowanie nietypowych ładunków,
• kompletowanie zamówień,
• załadunek i rozładunek towarów,
• transport wewnętrzny w zakładach produkcyjnych.

Gdzie sprawdzi się EP ES15-33DM?

• w magazynach,
• w hurtowniach,
• w centrach logistycznych,
• w zakładach produkcyjnych,
• na zapleczach sklepów,
• w firmach transportowych,
• w obiektach wykorzystujących nietypowe palety,
• w miejscach wymagających regulowanego rozstawu wideł i podpór.

Parametry techniczne

Wysokość masztu złożonego i rozłożonego zależy od wybranego wariantu. Masa urządzenia może różnić się w zależności od zastosowanego masztu, akumulatora oraz wyposażenia.
