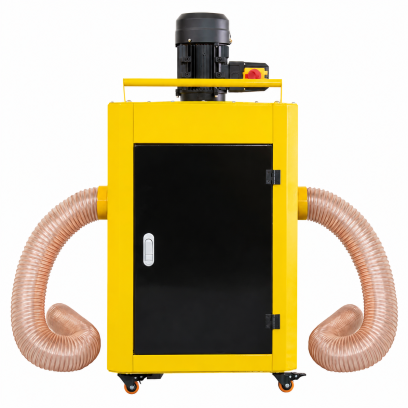

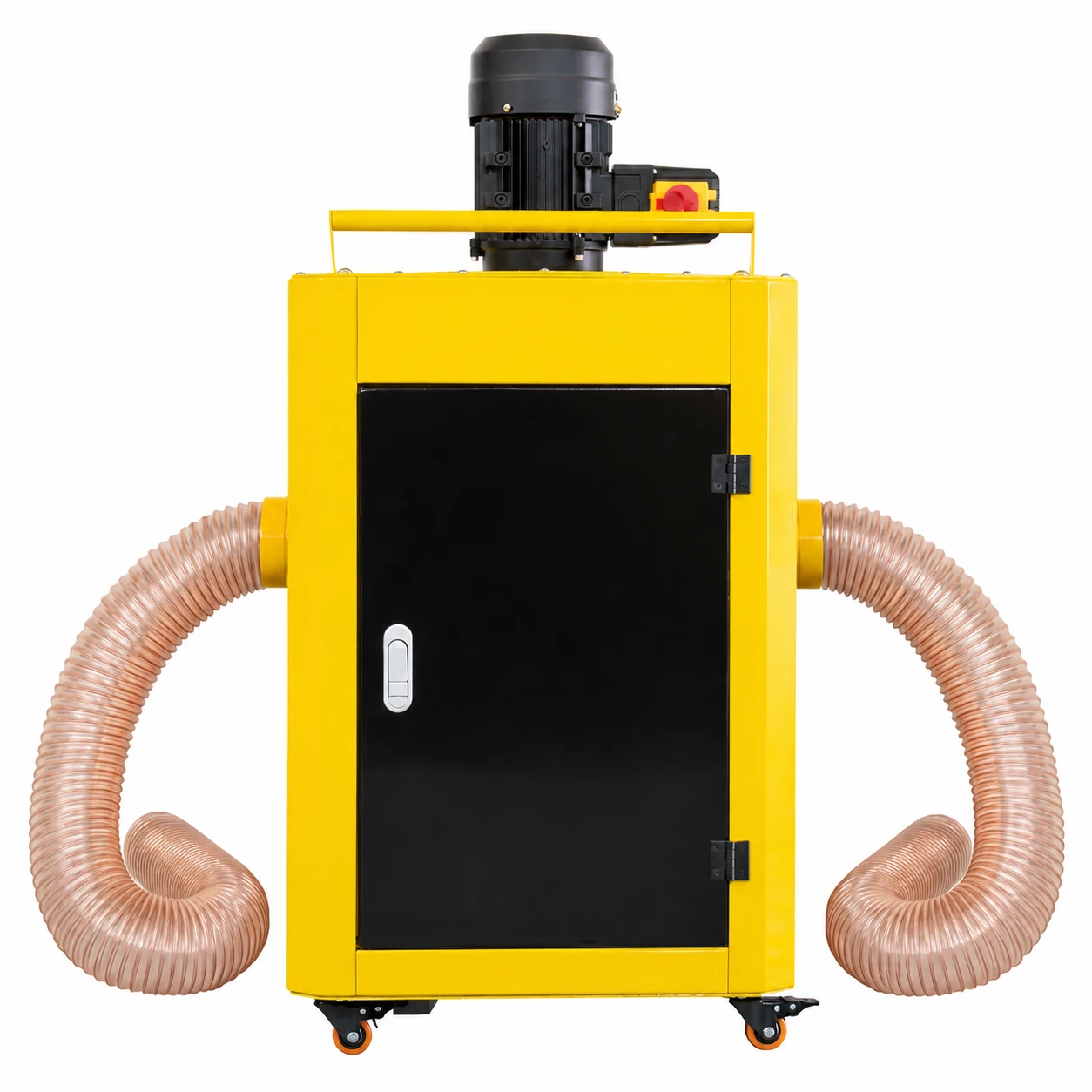

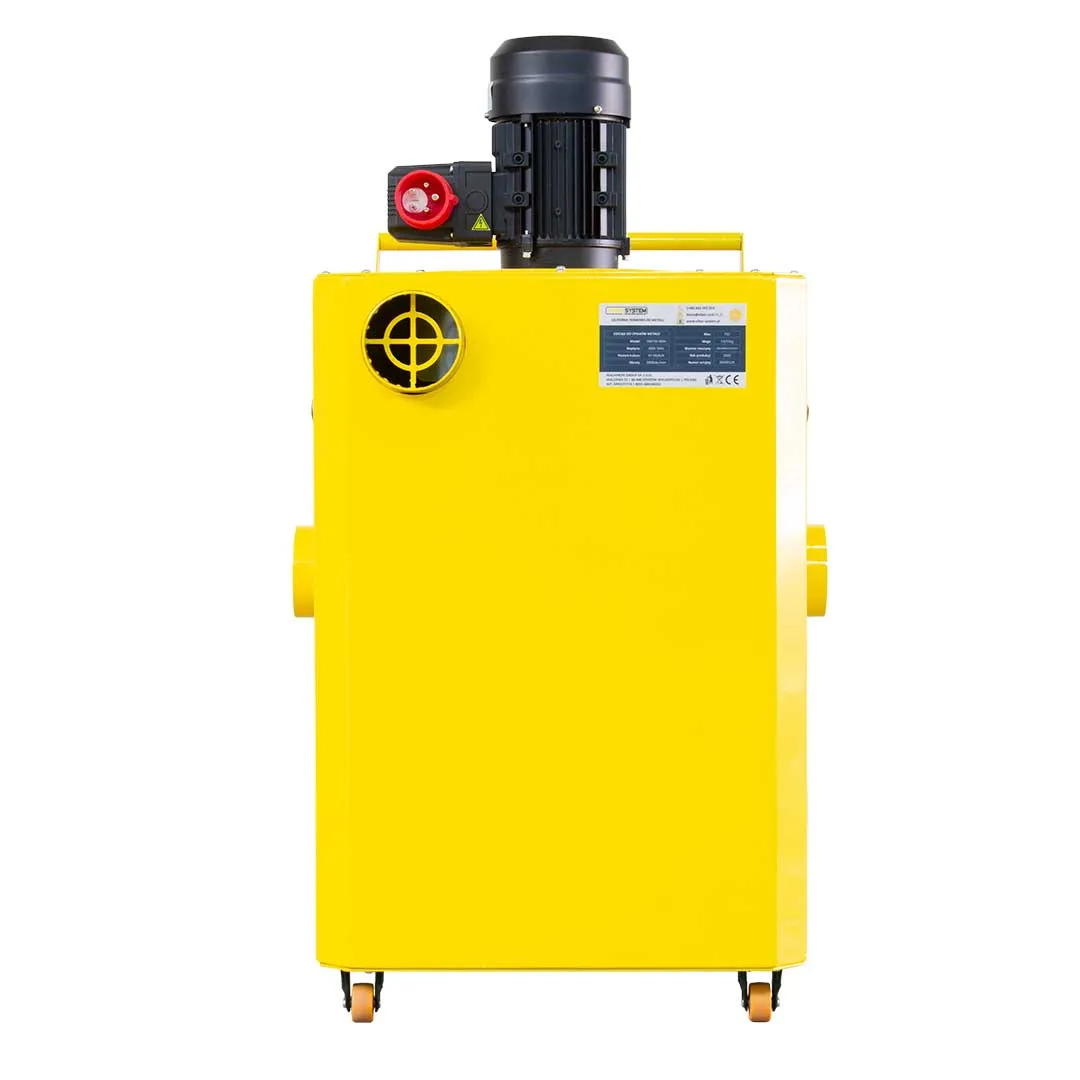

Przemysłowy odciąg do wiórów i opiłków metalu OM750 – 750 W, 230 V

OM750 230 V to przemysłowy odciąg przeznaczony do odbierania wiórów, opiłków oraz innych zanieczyszczeń powstających podczas obróbki materiałów. Urządzenie pomaga ograniczyć gromadzenie się odpadów wokół maszyny i ułatwia utrzymanie porządku na stanowisku pracy.

Silnik o mocy 750 W napędza wentylator z prędkością 2800 obr./min. Zanieczyszczenia są zasysane bezpośrednio ze strefy roboczej i transportowane do układu gromadzenia odpadów.

Najważniejszą cechą tej wersji jest jednofazowe zasilanie 230 V / 50 Hz. Odciąg można podłączyć do odpowiednio zabezpieczonej instalacji warsztatowej bez konieczności korzystania z zasilania trójfazowego 400 V.

Najważniejsze zalety

Jednofazowe zasilanie 230 V

Wersja OM750 230 V została przystosowana do pracy z jednofazową instalacją elektryczną. Dzięki temu urządzenie może być wykorzystywane w mniejszych warsztatach, serwisach i pracowniach, w których nie przygotowano przyłącza trójfazowego.

Przed podłączeniem należy sprawdzić parametry instalacji oraz zastosować zabezpieczenie zgodne z wymaganiami urządzenia. Gniazdo powinno posiadać prawidłowo wykonaną instalację ochronną.

Odbieranie wiórów bezpośrednio z maszyny

Odciąg podłącza się za pomocą przewodu do króćca odpowiednio przygotowanej obrabiarki. Powstające podczas pracy wióry i opiłki mogą być odbierane bezpośrednio ze strefy obróbki, zanim rozprzestrzenią się wokół stanowiska.

Takie rozwiązanie ogranicza ilość odpadów zalegających przy maszynie, poprawia komfort operatora oraz skraca czas potrzebny na sprzątanie po zakończeniu pracy.

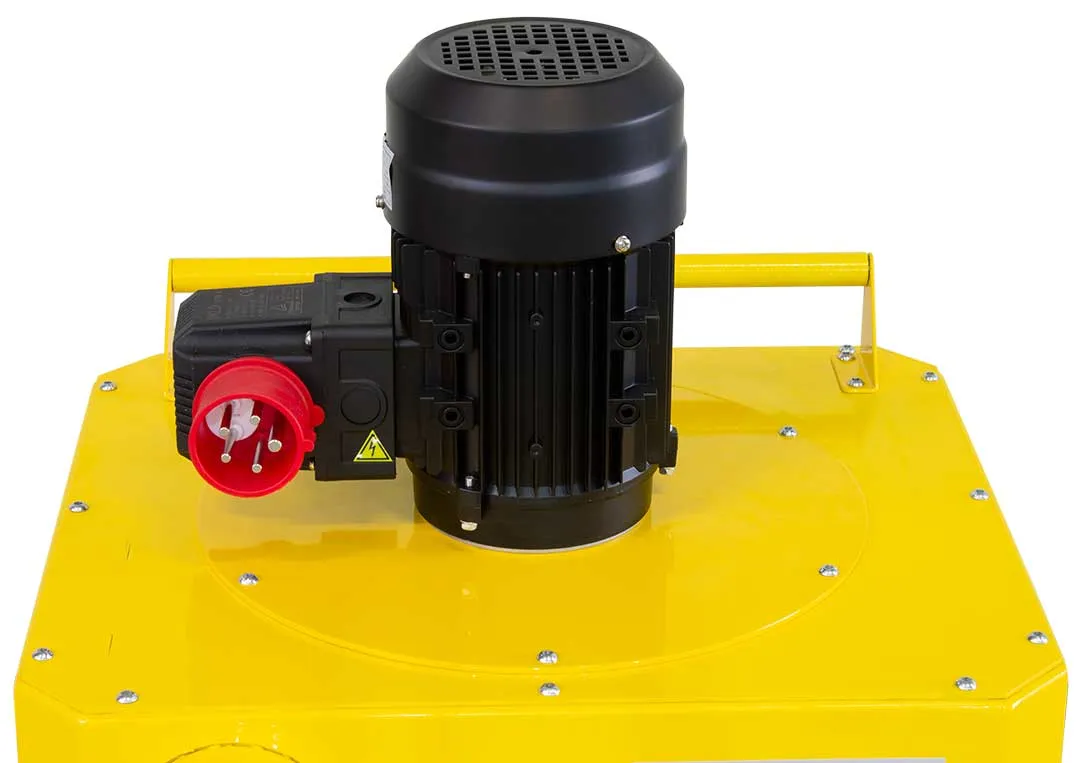

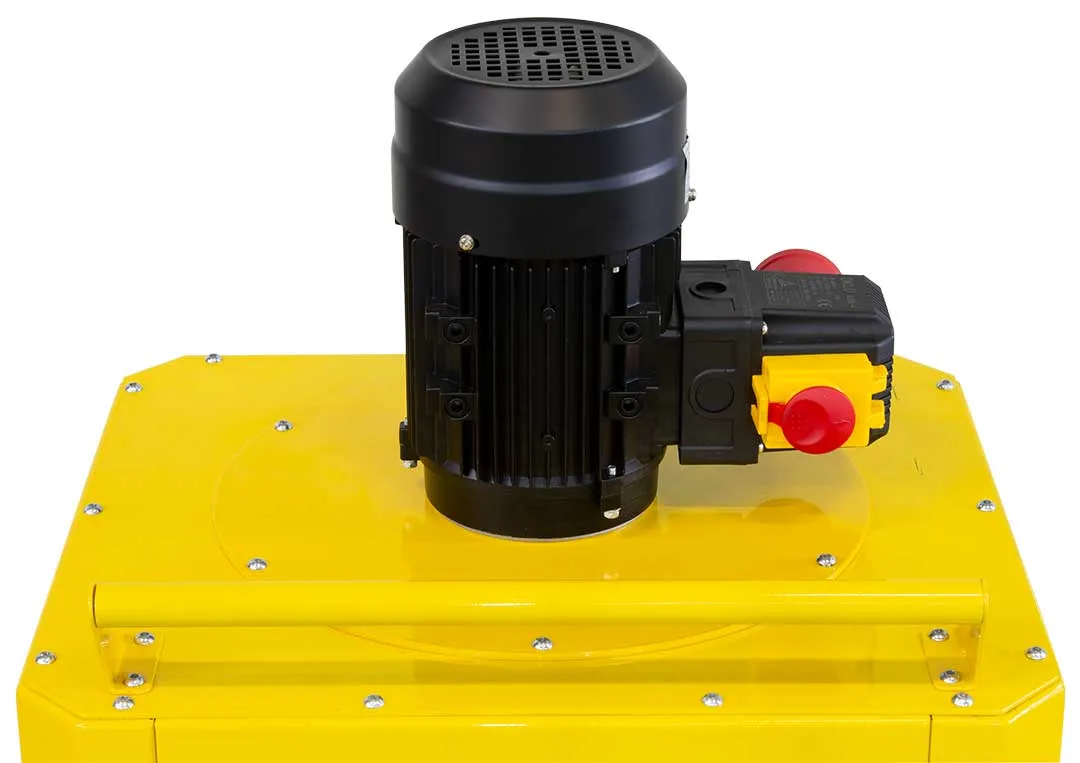

Silnik o mocy 750 W

Silnik o mocy 750 W zapewnia napęd układu odciągowego. Prędkość obrotowa wynosząca 2800 obr./min pozwala transportować zanieczyszczenia przewodem do wnętrza urządzenia.

Sprawność odciągania zależy również od długości i średnicy przewodu, liczby zastosowanych kolan, szczelności połączeń oraz rodzaju odbieranych odpadów.

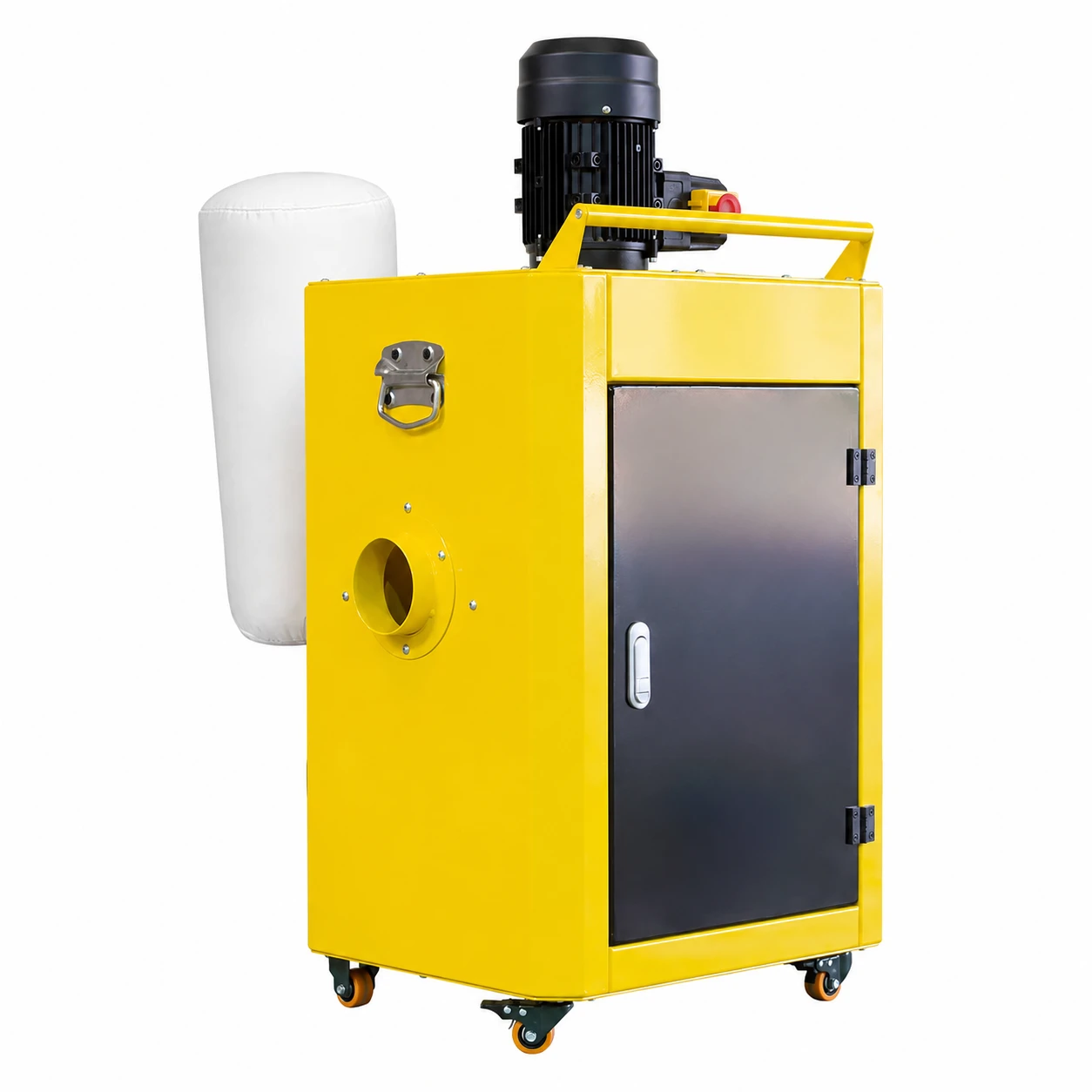

Króciec przyłączeniowy Ø100 mm

Króciec o średnicy 100 mm umożliwia podłączenie elastycznego lub sztywnego przewodu odciągowego. Przewód powinien być szczelny, możliwie krótki i prawidłowo zamocowany po obu stronach.

Przed zakupem należy sprawdzić średnicę przyłącza w obsługiwanej obrabiarce. Jeżeli różni się ona od 100 mm, konieczne może być zastosowanie odpowiedniej redukcji lub adaptera.

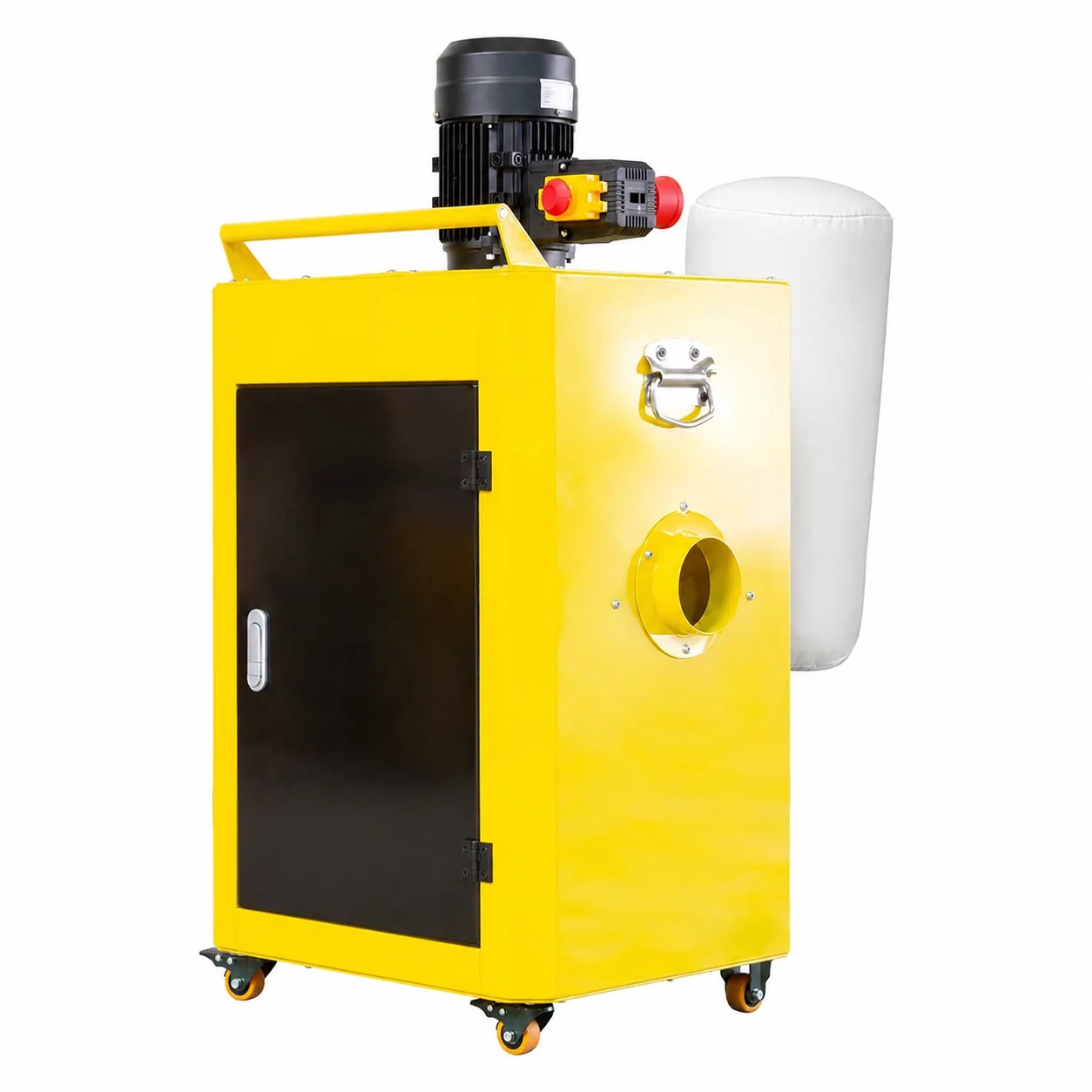

Worek filtracyjny

Worek filtracyjny pomaga zatrzymywać drobniejsze zanieczyszczenia przenoszone przez strumień powietrza. Regularne sprawdzanie i czyszczenie elementu filtracyjnego jest istotne dla zachowania właściwego przepływu.

Urządzenia nie należy traktować jako zamiennika specjalistycznego odpylacza przeznaczonego do pyłów toksycznych, palnych lub wybuchowych. Zakres zastosowania powinien być zgodny z instrukcją obsługi.

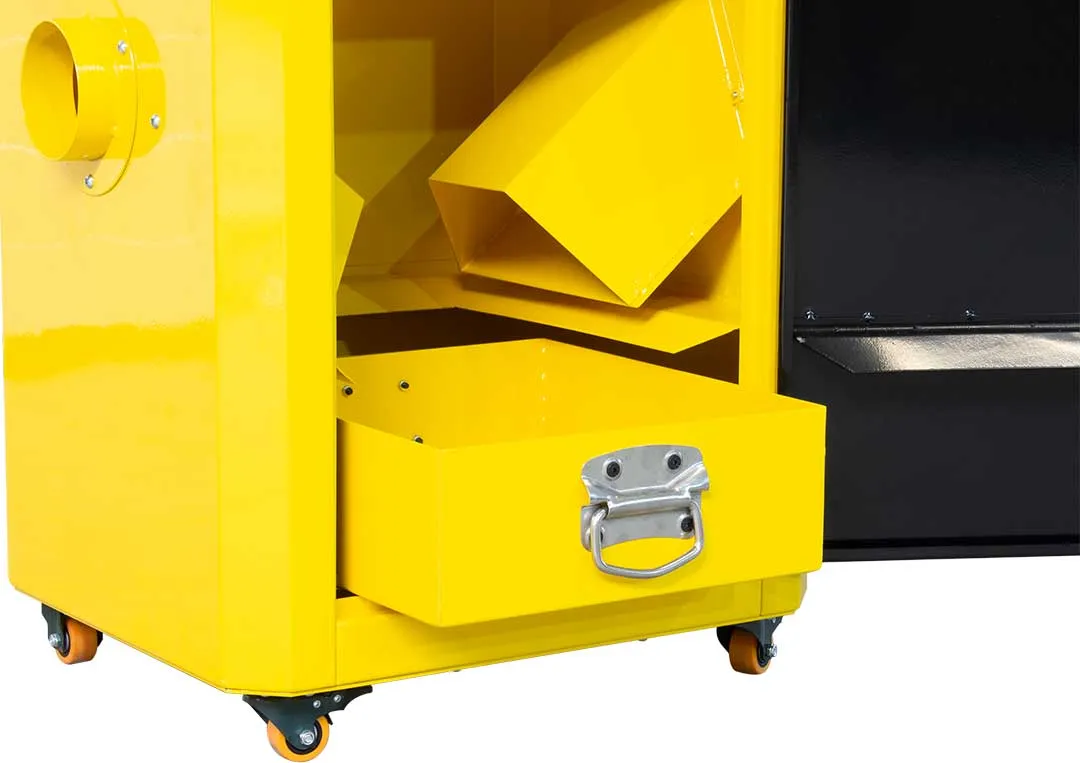

Wysuwana szuflada na odpady

Cięższe wióry i opiłki trafiają do umieszczonej w dolnej części urządzenia szuflady. Możliwość jej wysunięcia ułatwia usuwanie zgromadzonych odpadów oraz czyszczenie odciągu.

Przed opróżnianiem szuflady urządzenie należy wyłączyć, odłączyć od zasilania i zaczekać na całkowite zatrzymanie wentylatora. Ze względu na możliwość występowania ostrych opiłków należy stosować rękawice ochronne.

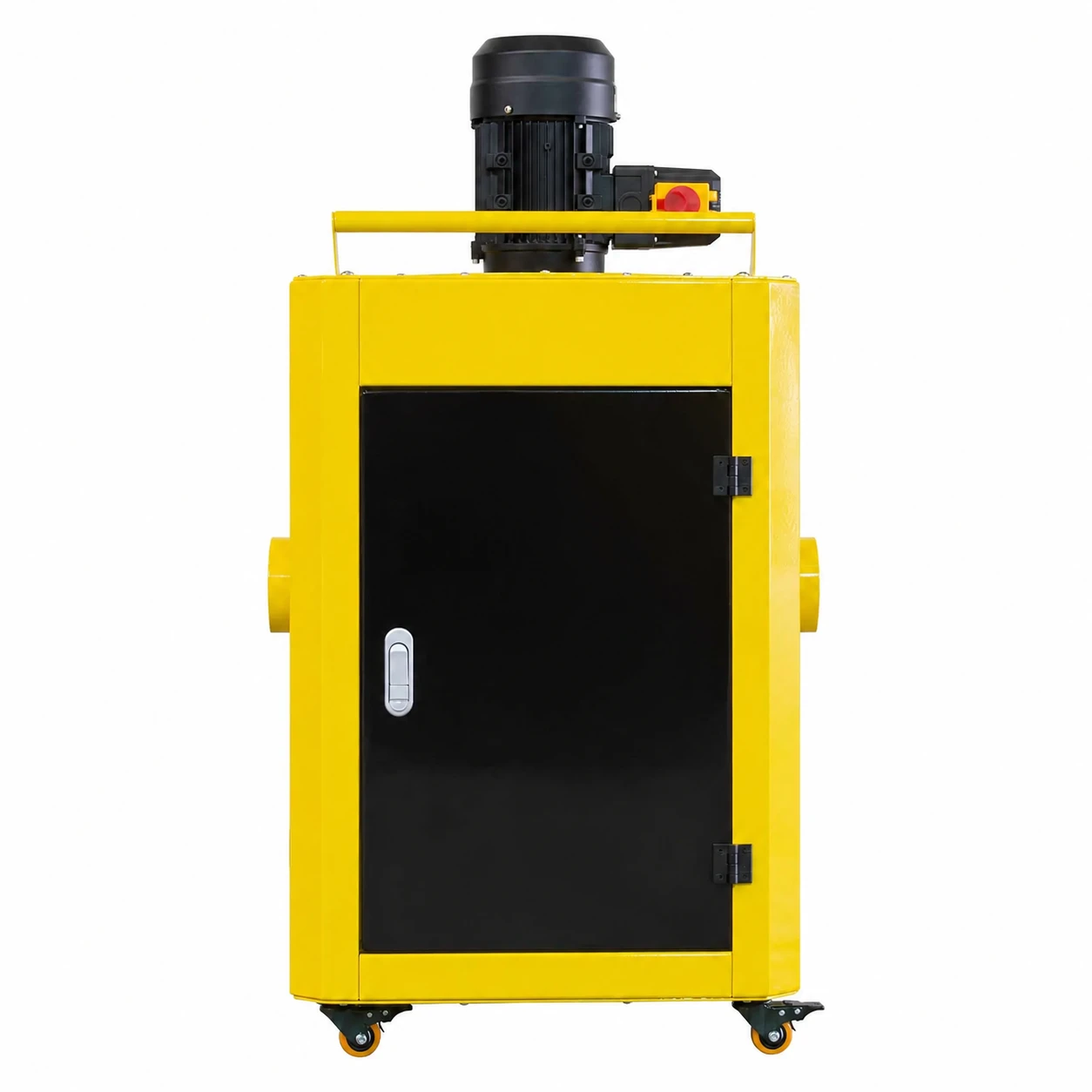

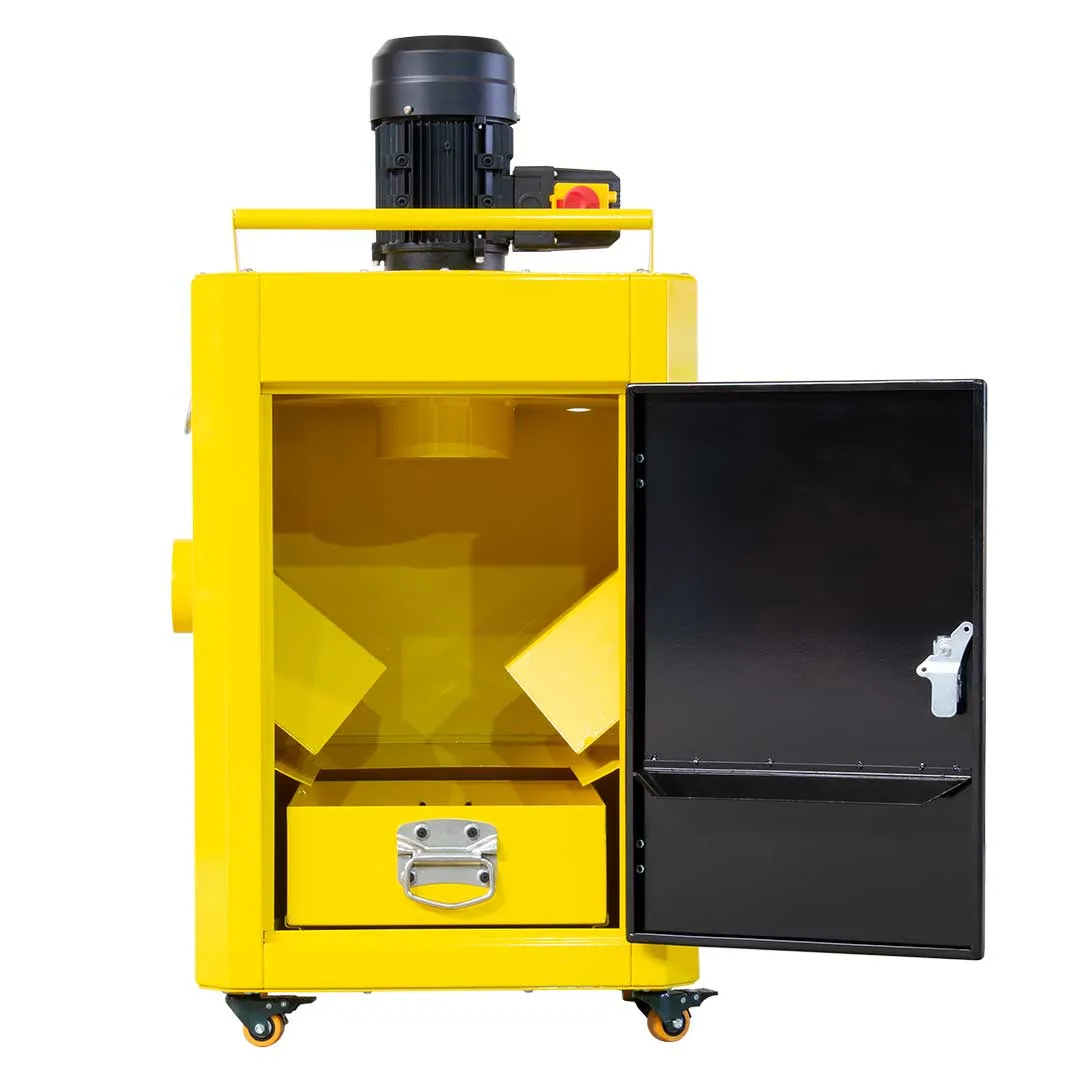

Kompaktowa konstrukcja

Wymiary urządzenia wynoszą 580 × 480 × 1016 mm. Niewielka powierzchnia podstawy ułatwia ustawienie odciągu w pobliżu obsługiwanej maszyny, także w warsztatach o ograniczonej przestrzeni.

Masa wynosząca około 55 kg zapewnia stabilne ustawienie podczas pracy. Odciąg należy umieścić na równym, suchym i odpowiednio wytrzymałym podłożu.

Zastosowanie

Po potwierdzeniu zgodności przyłącza i rodzaju powstających odpadów urządzenie może współpracować między innymi z:

• szlifierkami taśmowymi do metalu,
• tokarkami,
• frezarkami,
• przecinarkami i piłami,
• wybranymi obrabiarkami CNC,
• innymi maszynami wyposażonymi w odpowiednie przyłącze odciągowe.

Gdzie sprawdzi się odciąg OM750 230 V?

• w warsztatach obróbki metalu,
• w zakładach ślusarskich,
• w narzędziowniach,
• w warsztatach naprawczych,
• w serwisach technicznych,
• w działach utrzymania ruchu,
• na stanowiskach obróbki mechanicznej,
• w mniejszych zakładach bez instalacji trójfazowej.

Parametry techniczne

Ważne informacje dotyczące użytkowania

Przed podłączeniem należy upewnić się, że odciąg jest odpowiedni do rodzaju materiału i zanieczyszczeń powstających podczas pracy konkretnej maszyny. Nie należy zasysać cieczy, gorących elementów, materiałów żarzących się ani źródeł zapłonu.

Urządzenie nie jest przeznaczone do pyłów palnych, wybuchowych, toksycznych lub innych substancji niebezpiecznych, jeśli jego dokumentacja techniczna wyraźnie nie dopuszcza takiego zastosowania.

Deklarowany poziom hałasu wynosi od 87 do 98 dB, dlatego podczas pracy należy stosować odpowiednio dobrane środki ochrony słuchu.
