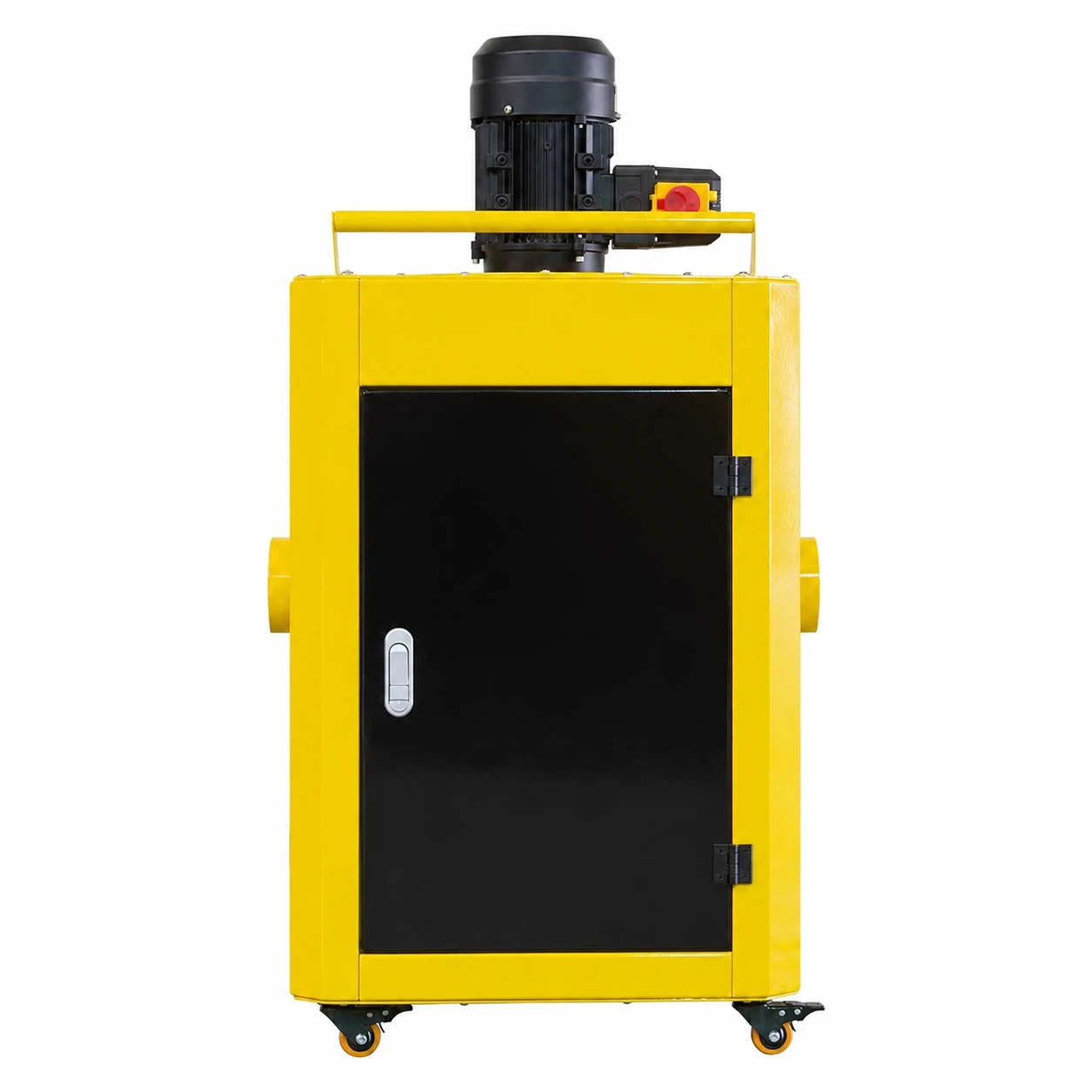

Przemysłowy odciąg do wiórów i opiłków metalu OM750 – 750 W, 400 V

OM750 to przemysłowy odciąg przeznaczony do odbierania wiórów, opiłków i innych zanieczyszczeń powstających podczas obróbki materiałów. Urządzenie pomaga ograniczyć gromadzenie się odpadów w pobliżu maszyny oraz ułatwia utrzymanie porządku na stanowisku pracy.

Silnik o mocy 750 W napędza wentylator z prędkością 2800 obr./min. Zanieczyszczenia odbierane są bezpośrednio z miejsca ich powstawania i kierowane do układu gromadzenia odpadów.

Króciec przyłączeniowy o średnicy 100 mm pozwala połączyć odciąg z odpowiednio przystosowaną obrabiarką. Urządzenie może współpracować między innymi z wybranymi szlifierkami taśmowymi, tokarkami, frezarkami, przecinarkami, piłami oraz maszynami CNC.

Najważniejsze zalety

Odbieranie wiórów bezpośrednio z maszyny

Odciąg podłącza się do króćca odciągowego odpowiednio przygotowanej obrabiarki. Dzięki temu powstające podczas pracy wióry i opiłki mogą być odbierane bezpośrednio ze strefy obróbki, zanim rozprzestrzenią się wokół stanowiska.

Ograniczenie ilości odpadów zalegających przy maszynie ułatwia utrzymanie porządku, poprawia komfort operatora oraz skraca czas potrzebny na sprzątanie stanowiska po zakończeniu pracy.

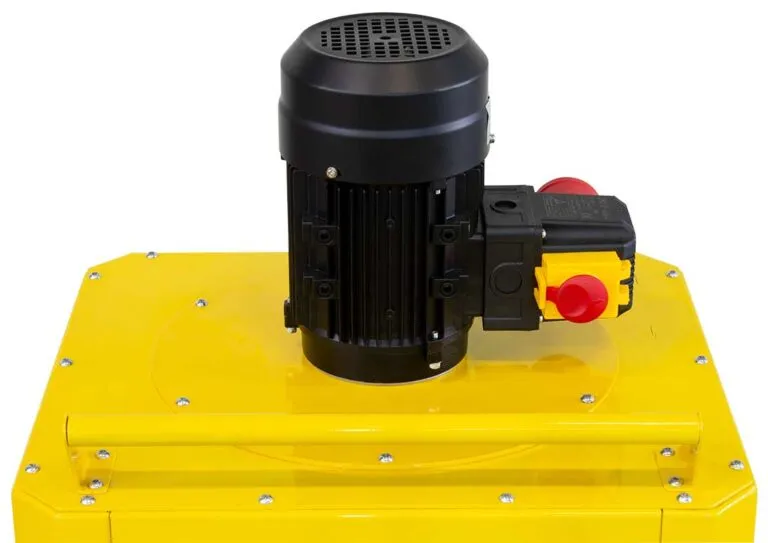

Silnik o mocy 750 W

Urządzenie zostało wyposażone w silnik o mocy 750 W. Prędkość obrotowa układu wynosi 2800 obr./min, co pozwala transportować zanieczyszczenia przewodem odciągowym do komory urządzenia.

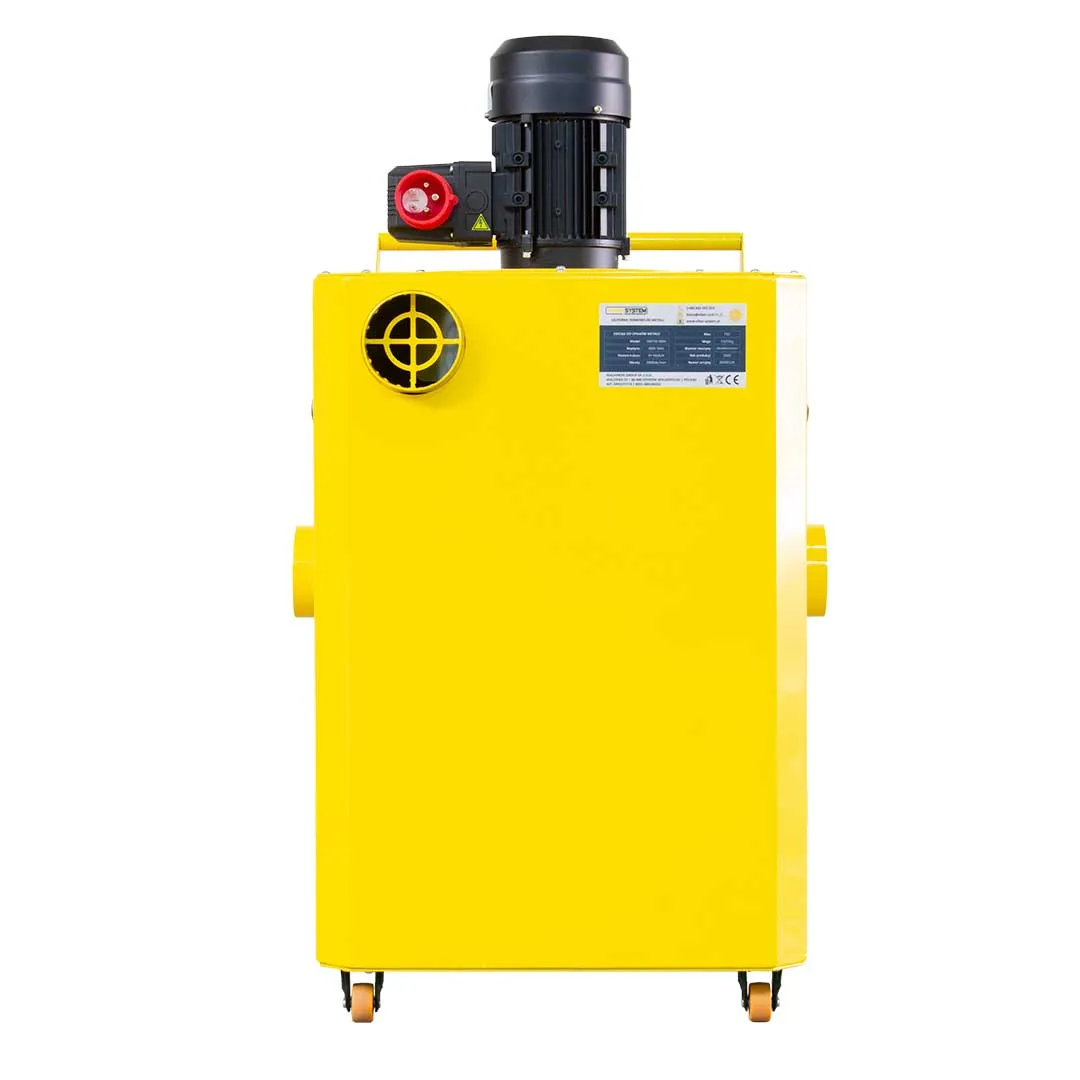

Odciąg wymaga trójfazowego zasilania 400 V / 50 Hz. Przed jego podłączeniem należy upewnić się, że instalacja elektryczna została odpowiednio przygotowana i zabezpieczona.

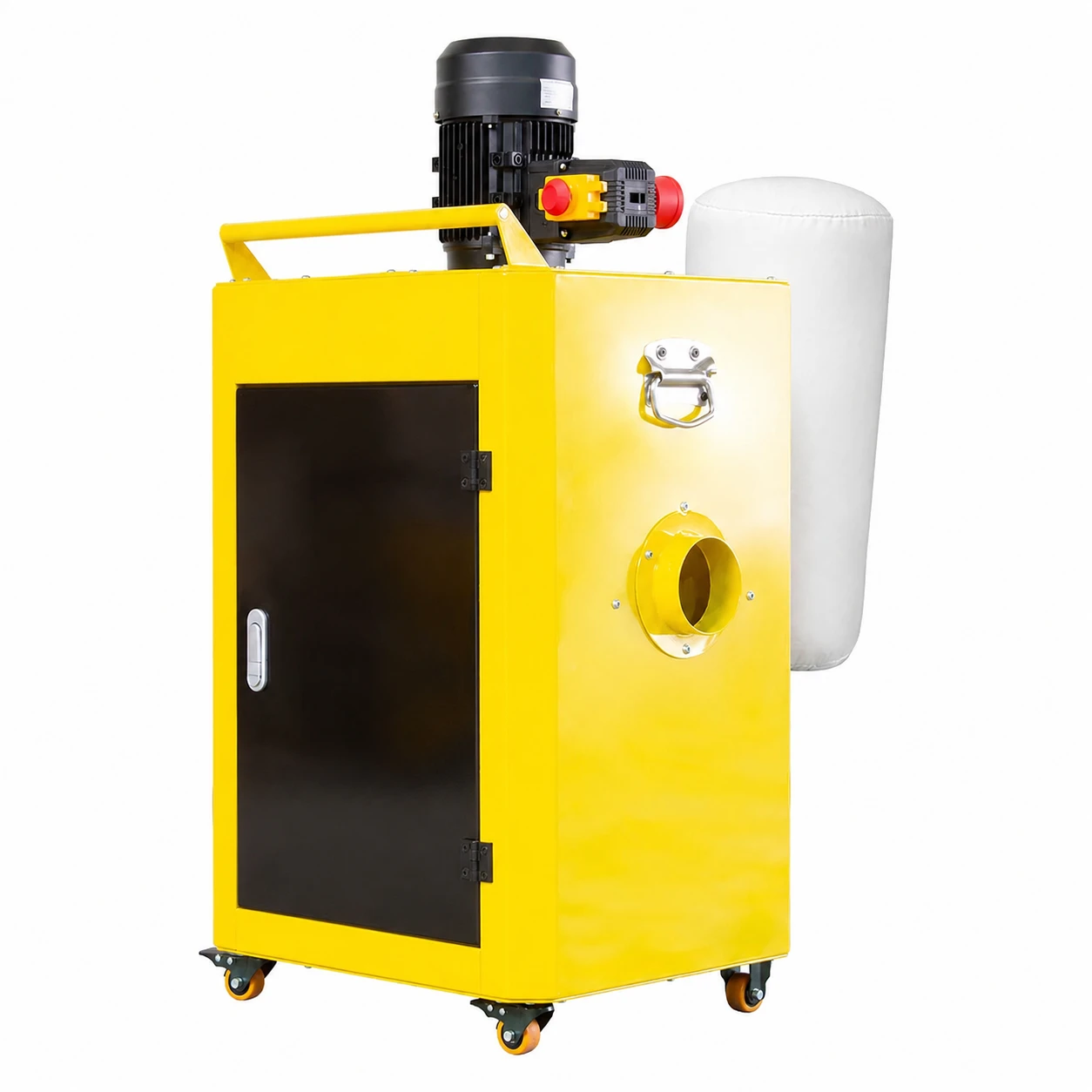

Króciec przyłączeniowy Ø100 mm

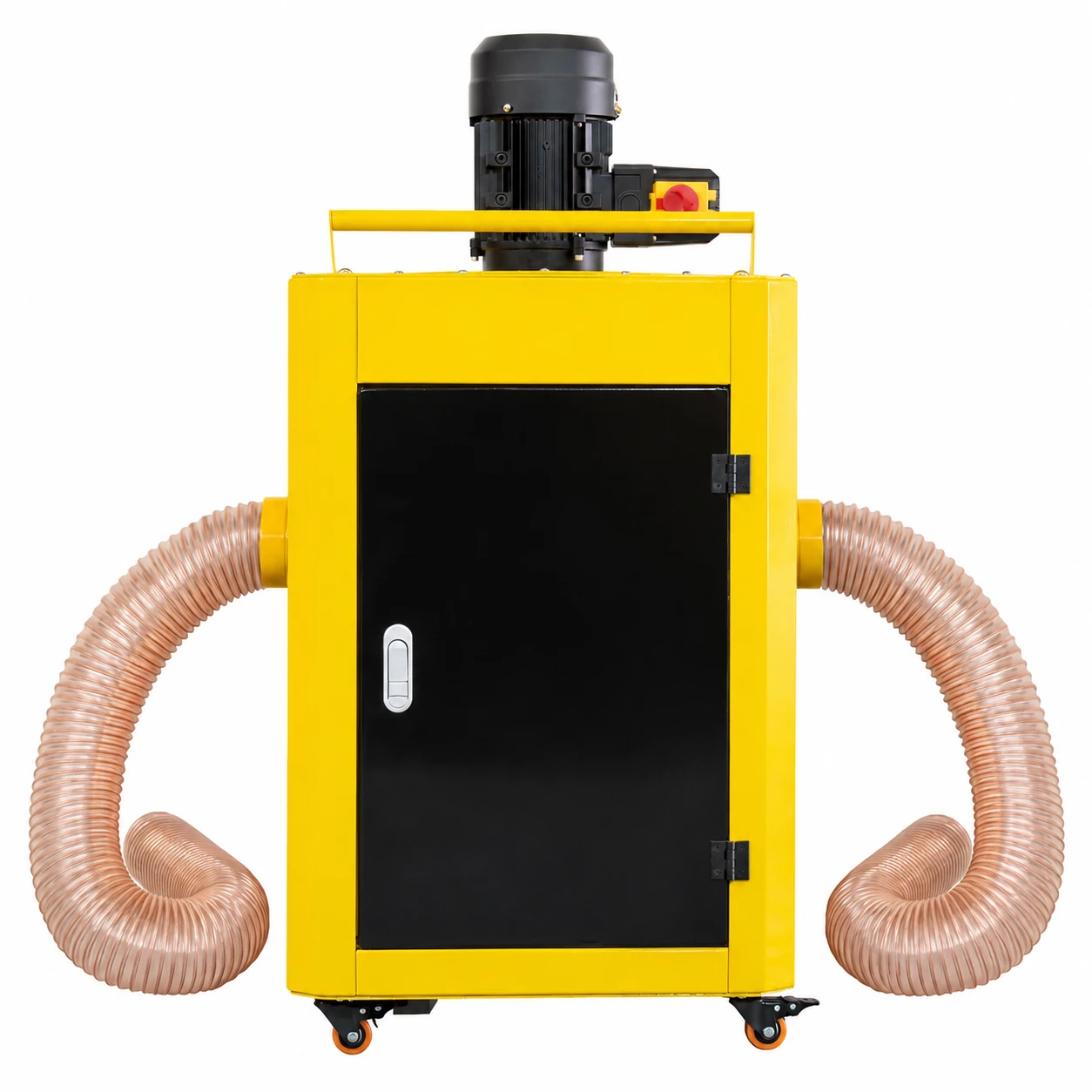

Króciec o średnicy 100 mm pozwala podłączyć elastyczny lub sztywny przewód odciągowy. Przewód powinien być możliwie krótki, szczelny i dopasowany do króćca urządzenia oraz obsługiwanej maszyny.

Przed zakupem należy sprawdzić średnicę przyłącza obrabiarki. Jeśli jest ona inna niż 100 mm, może być konieczne zastosowanie odpowiedniej redukcji lub adaptera.

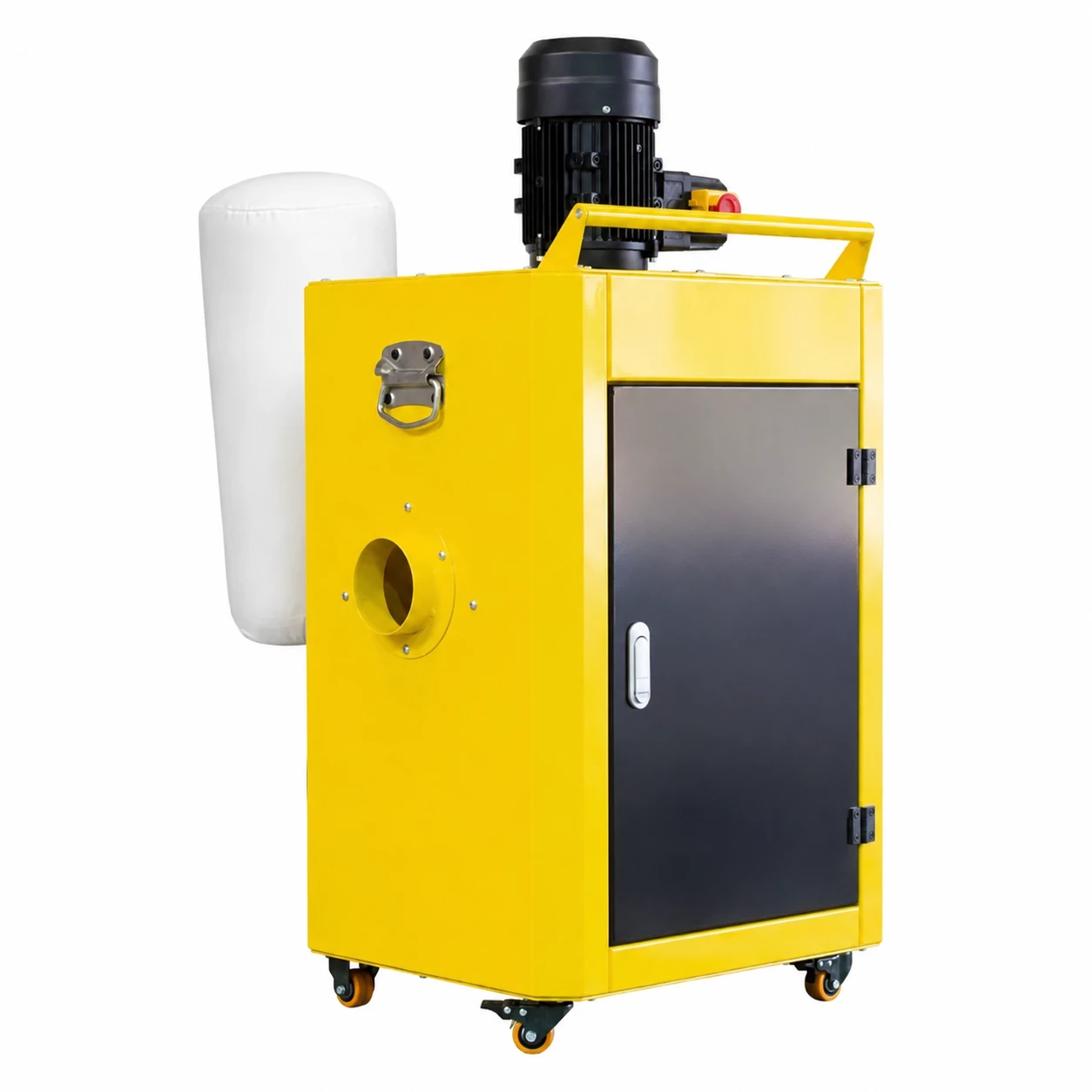

Worek filtracyjny

Worek filtracyjny zatrzymuje drobniejsze zanieczyszczenia przenoszone przez strumień powietrza. Jego regularne czyszczenie jest ważne dla zachowania właściwego przepływu oraz sprawności układu odciągowego.

Stopień zatrzymywania pyłu zależy od właściwości zastosowanego materiału filtracyjnego. Urządzenia nie należy traktować jako zamiennika specjalistycznego odpylacza przeznaczonego do pyłów niebezpiecznych, toksycznych lub wybuchowych.

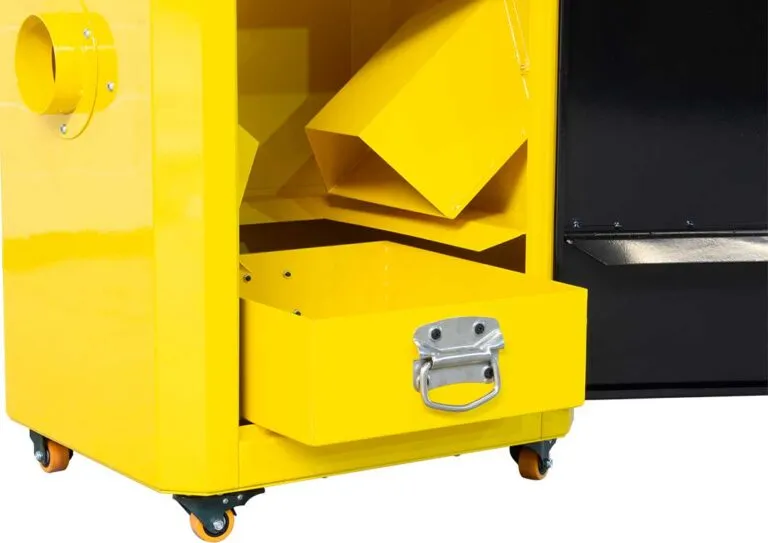

Wygodne opróżnianie zgromadzonych odpadów

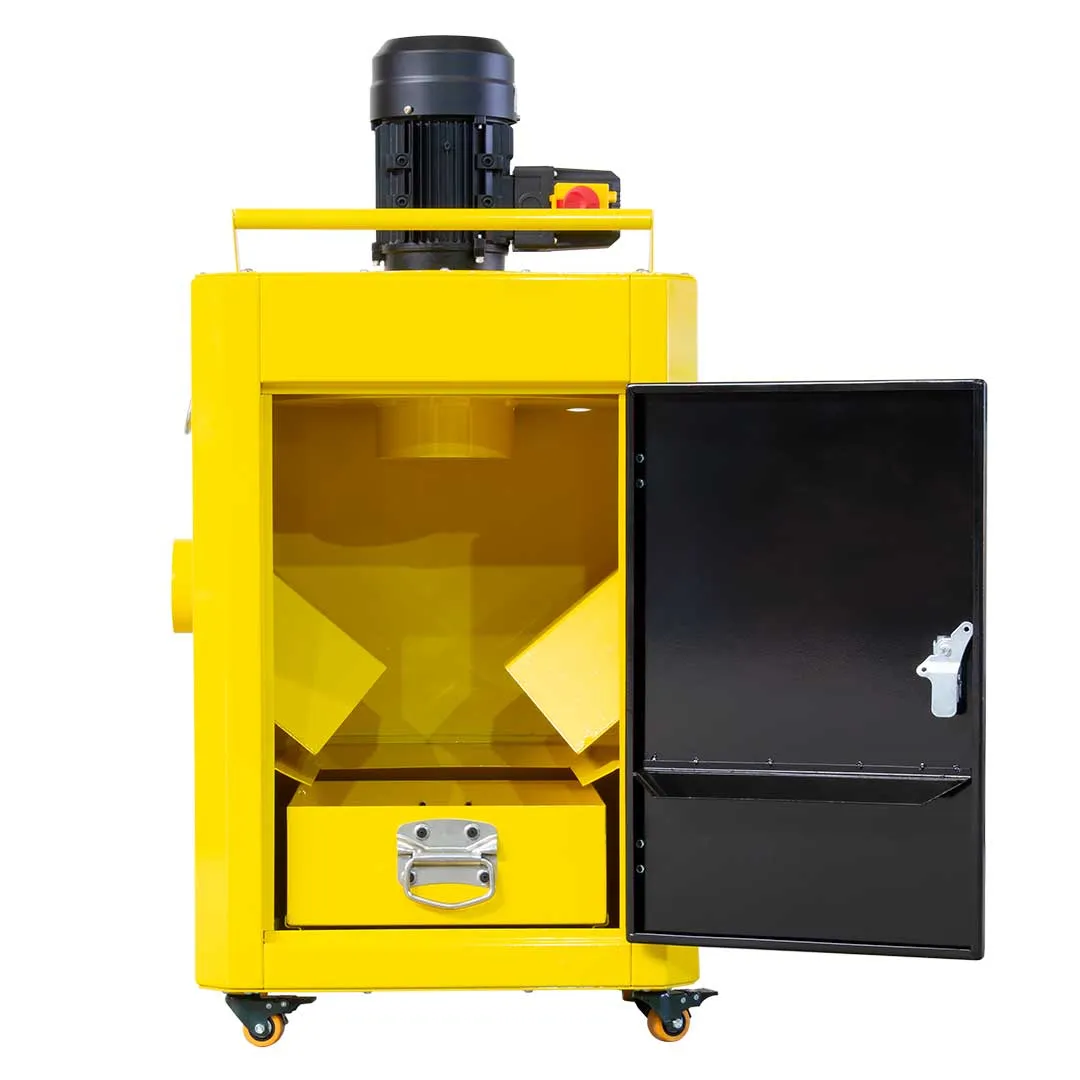

W dolnej części urządzenia znajduje się wysuwana szuflada przeznaczona do gromadzenia cięższych wiórów i opiłków. Pozwala ona usunąć odpady bez konieczności demontowania całego układu.

Przed opróżnianiem szuflady należy wyłączyć odciąg, odłączyć go od zasilania i zaczekać na całkowite zatrzymanie wentylatora. Podczas usuwania ostrych opiłków należy stosować odpowiednie rękawice ochronne.

Kompaktowe wymiary

Wymiary odciągu wynoszą 580 × 480 × 1016 mm. Kompaktowa konstrukcja ułatwia ustawienie urządzenia obok obrabiarki, również w warsztatach o ograniczonej powierzchni.

Masa wynosząca około 55 kg zapewnia stabilne ustawienie podczas pracy. Urządzenie powinno znajdować się na równym i odpowiednio wytrzymałym podłożu.

Zabezpieczenie silnika i wentylatora

Odciąg został wyposażony w wyłącznik główny z zabezpieczeniem silnika. Osłona układu wentylatora ogranicza możliwość przypadkowego kontaktu z poruszającymi się elementami.

Przed uruchomieniem należy sprawdzić prawidłowe zamknięcie obudowy, zamocowanie szuflady, stan worka filtracyjnego oraz szczelność przewodu odciągowego.

Zastosowanie

Po sprawdzeniu zgodności przyłącza i rodzaju powstających odpadów odciąg może współpracować między innymi z:

• szlifierkami taśmowymi do metalu,
• tokarkami,
• frezarkami,
• przecinarkami i piłami,
• wybranymi obrabiarkami CNC,
• innymi maszynami wyposażonymi w odpowiednie przyłącze odciągowe.

Gdzie sprawdzi się odciąg OM750?

• w warsztatach obróbki metalu,
• w zakładach ślusarskich,
• w narzędziowniach,
• w zakładach produkcyjnych,
• w działach utrzymania ruchu,
• w serwisach technicznych,
• na stanowiskach obróbki mechanicznej,
• w warsztatach naprawczych.

Parametry techniczne

Ważne informacje dotyczące użytkowania

Przed podłączeniem odciągu należy sprawdzić, czy urządzenie jest odpowiednie do rodzaju materiału i zanieczyszczeń powstających podczas pracy konkretnej maszyny. Nie należy zasysać cieczy, gorących elementów, źródeł zapłonu ani materiałów żarzących się.

Odciąg nie jest przeznaczony do usuwania pyłów palnych, wybuchowych, toksycznych lub innych niebezpiecznych substancji, jeżeli jego dokumentacja techniczna wyraźnie nie dopuszcza takiego zastosowania. Podczas pracy należy stosować środki ochrony słuchu, ponieważ deklarowany poziom hałasu wynosi od 87 do 98 dB.
