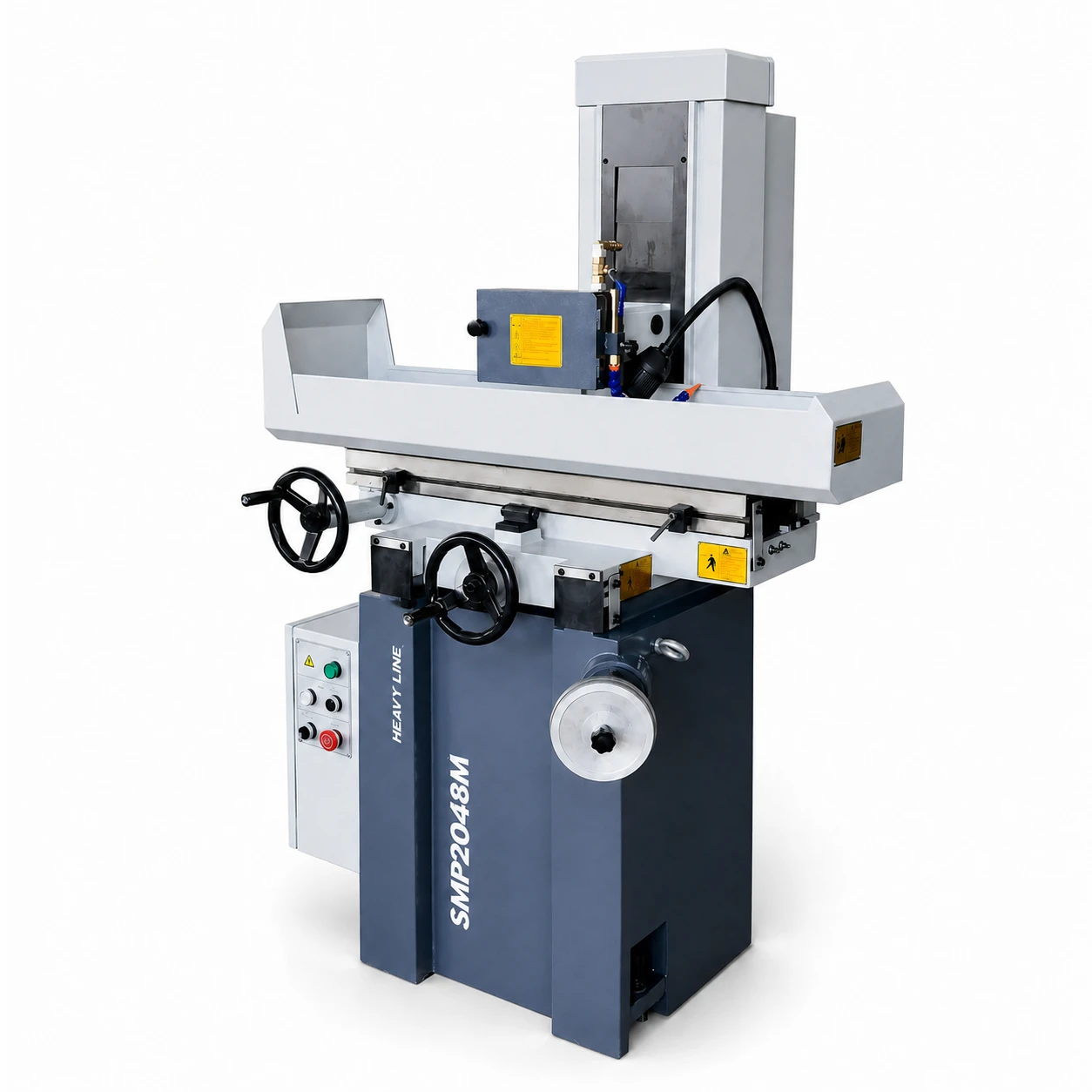

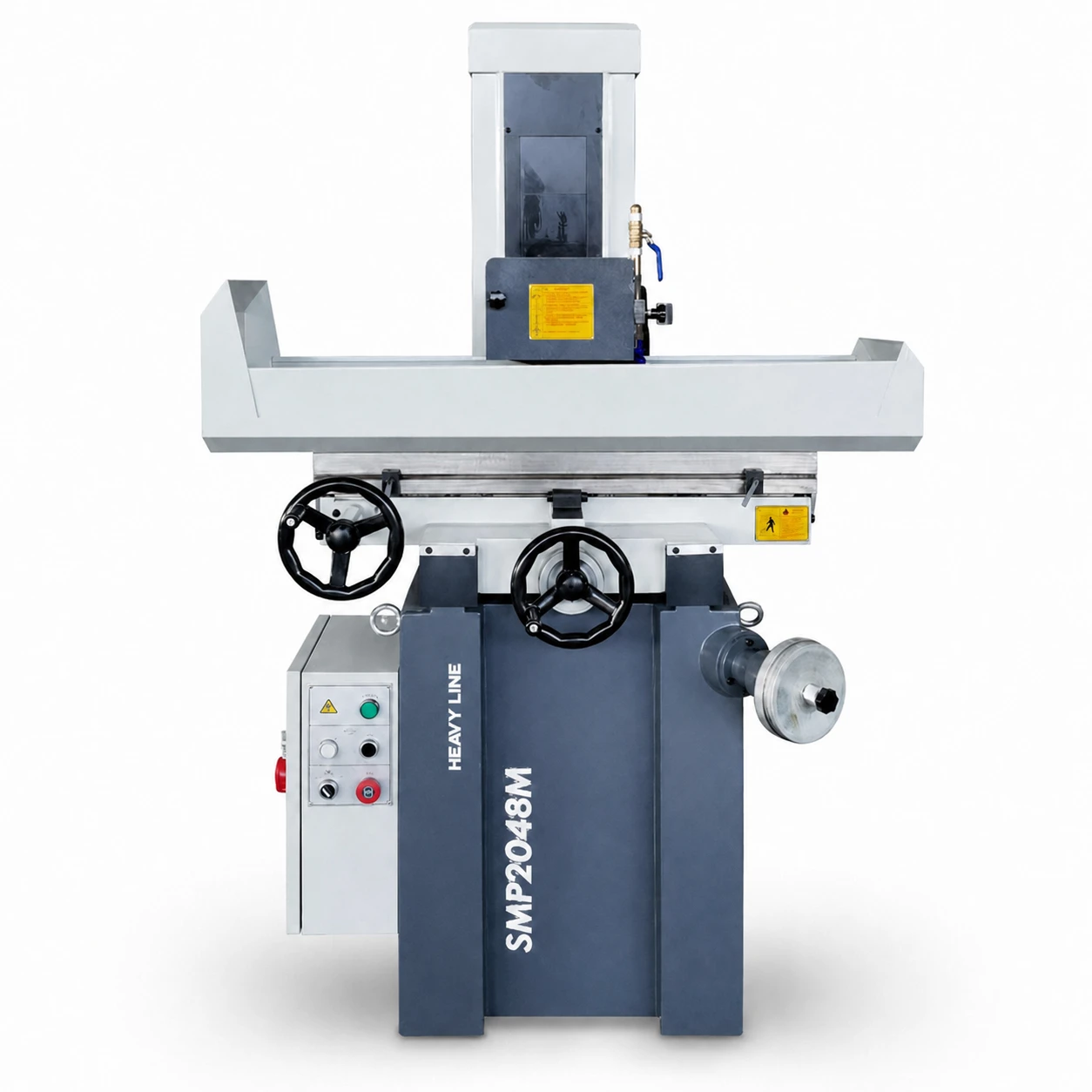

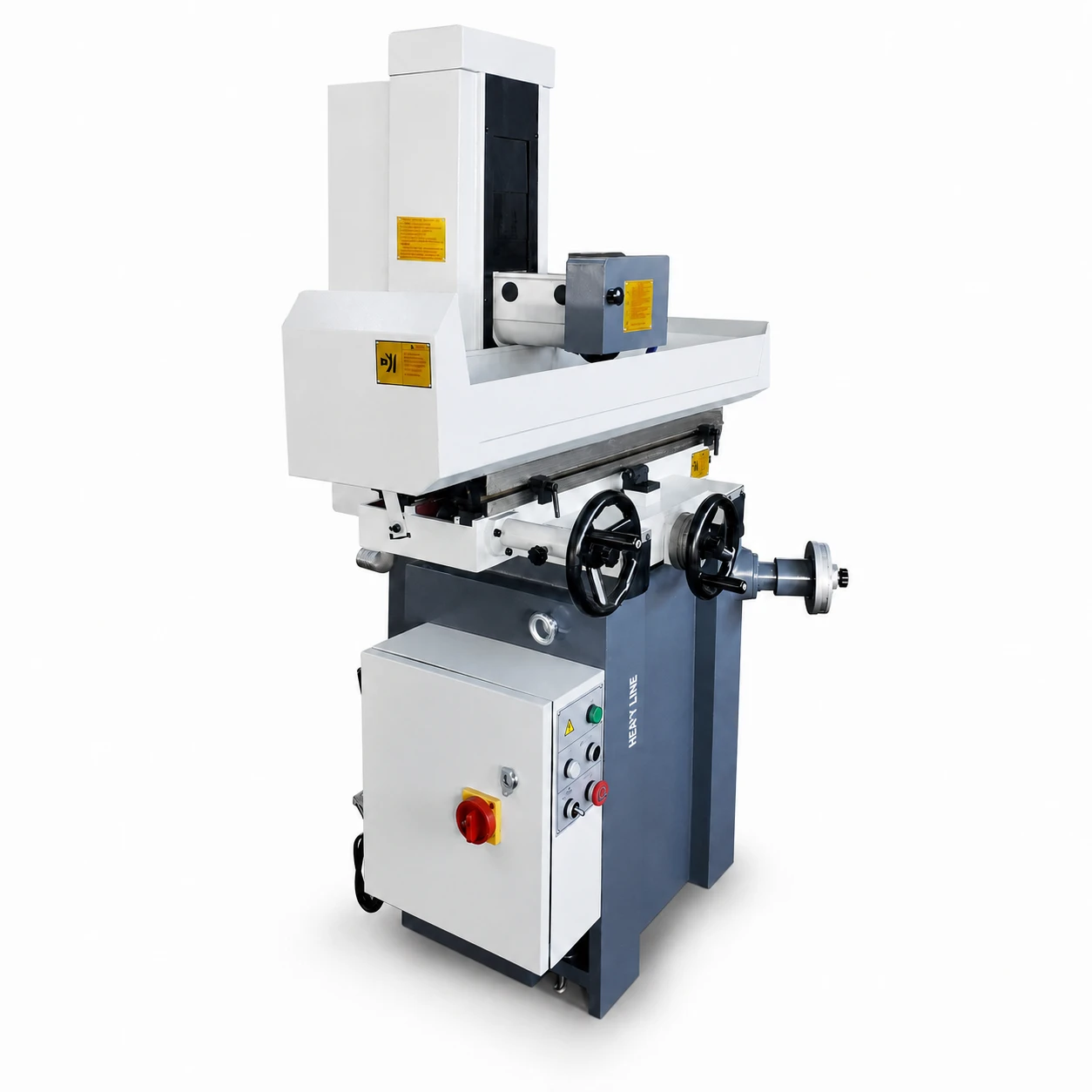

Szlifierka do płaszczyzn SMP2048M 480 × 200 mm z ręcznym posuwem

SMP2048M to precyzyjna szlifierka do płaszczyzn z ręcznym posuwem, przeznaczona do dokładnej obróbki powierzchni płaskich, elementów form, części maszyn oraz detali narzędziowych.

Stół roboczy o wymiarach 480 × 200 mm oraz maksymalny przesuw wynoszący 530 × 220 mm zapewniają przestrzeń potrzebną do obróbki małych i średnich elementów. Ręczne sterowanie posuwem pozwala operatorowi bezpośrednio kontrolować ruch stołu i ilość zbieranego materiału.

Masywna konstrukcja żeliwna zapewnia sztywność oraz stabilność podczas pracy. Uchwyt stałomagnetyczny o wymiarach 400 × 200 mm umożliwia mocowanie płaskich elementów wykonanych z materiałów ferromagnetycznych.

Najważniejsze zalety

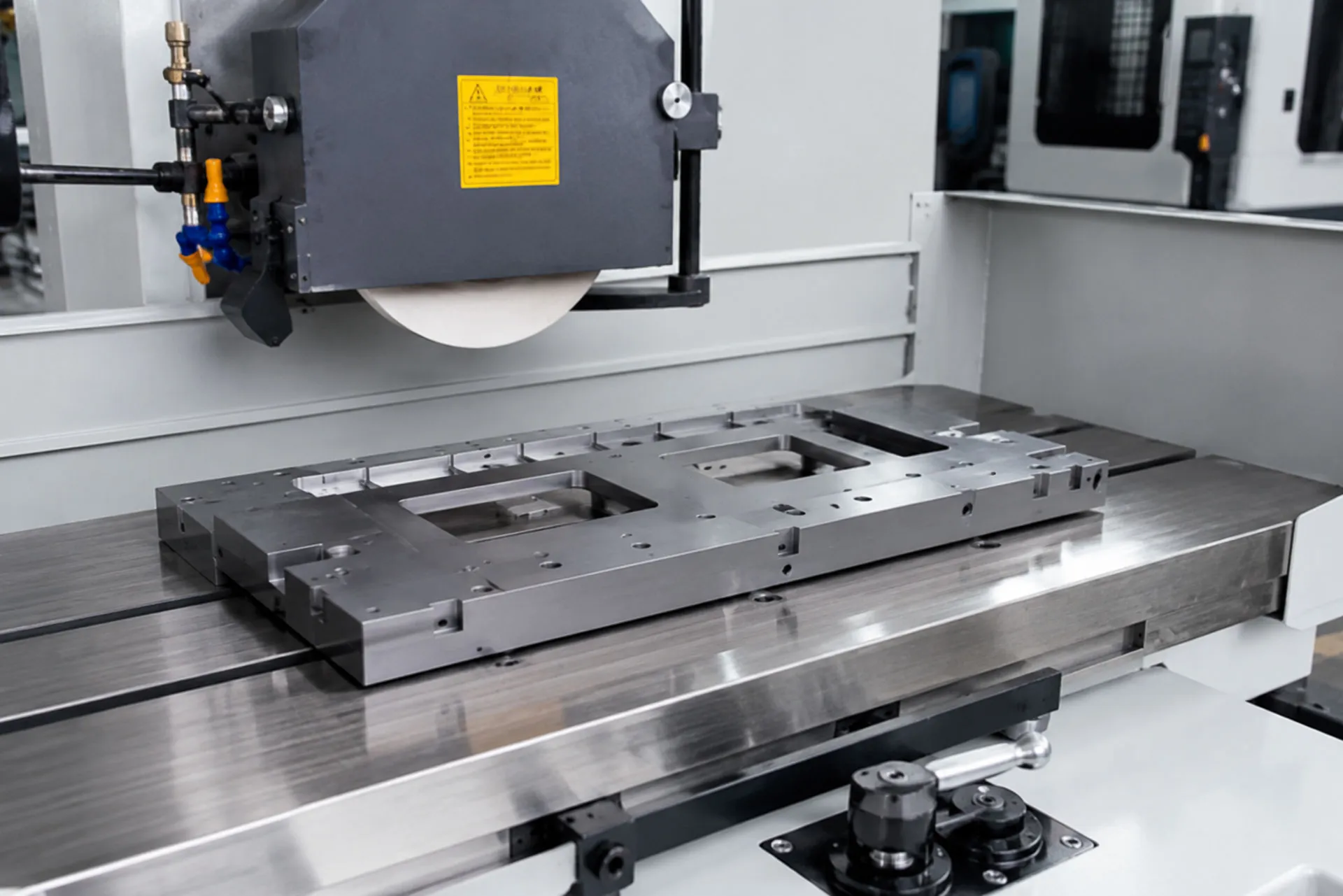

Precyzyjne szlifowanie powierzchni płaskich

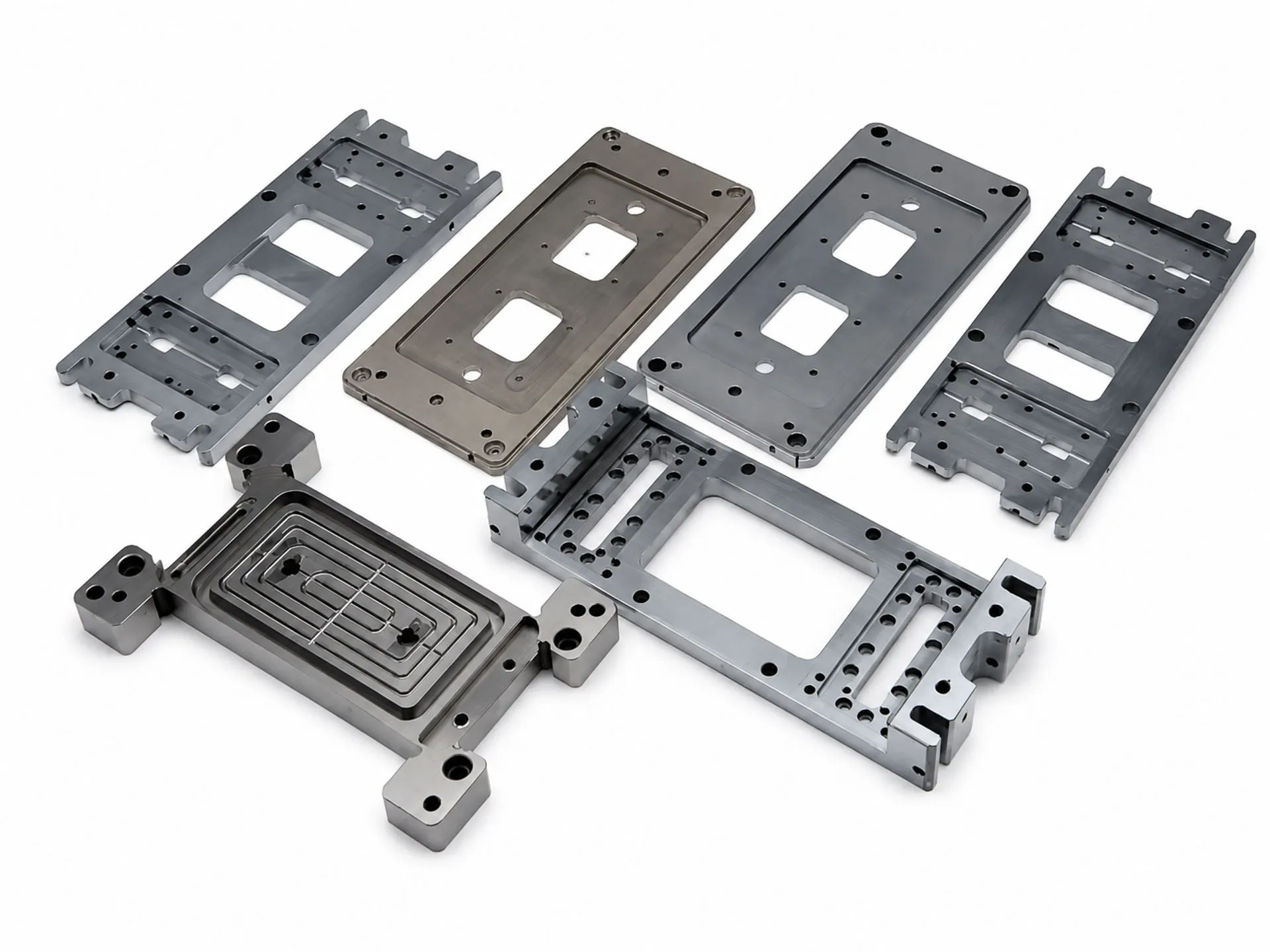

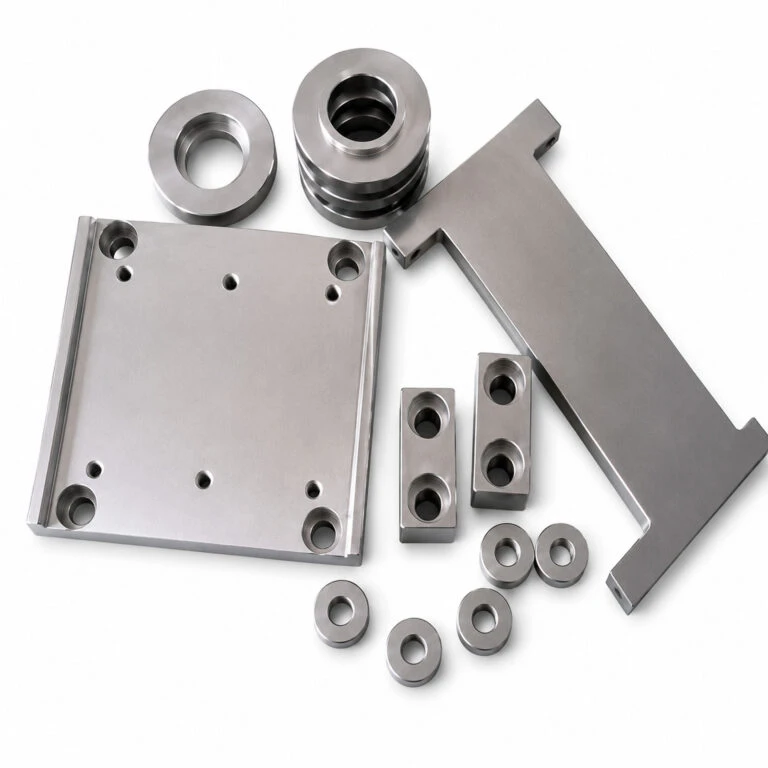

Szlifierka umożliwia wykonywanie dokładnych, równych i gładkich powierzchni na elementach metalowych. Może być wykorzystywana podczas produkcji oraz regeneracji płyt, listew, baz montażowych, wkładek form i części przyrządów.

Ręczne sterowanie sprawdza się szczególnie podczas prac jednostkowych i małoseryjnych, w których operator powinien na bieżąco kontrolować każdy etap obróbki.

Ręczny posuw stołu i głowicy

Ręczne pokrętła umożliwiają precyzyjne przemieszczanie stołu oraz ustawianie głowicy szlifierskiej. Operator samodzielnie dobiera tempo przesuwu, zakres przejścia i głębokość zbierania materiału.

Posuw pionowy wynosi 1,25 mm na jeden obrót pokrętła, natomiast wartość pojedynczej działki to 0,005 mm. Pozwala to wykonywać bardzo niewielkie korekty ustawienia ściernicy.

Posuw poprzeczny wynosi 5 mm na obrót pokrętła, a wartość pojedynczej działki to 0,02 mm.

Stół roboczy 480 × 200 mm

Stół roboczy o wymiarach 480 × 200 mm zapewnia odpowiednią przestrzeń do mocowania obrabianych detali. Maksymalny zakres przesuwu stołu wynosi 530 × 220 mm.

Odległość pomiędzy osią wrzeciona a powierzchnią stołu wynosi 440 mm. Parametr ten pozwala obsługiwać elementy o zróżnicowanej wysokości, z uwzględnieniem wymiarów uchwytu i ściernicy.

Uchwyt stałomagnetyczny 400 × 200 mm

Uchwyt stałomagnetyczny o wymiarach 400 × 200 mm umożliwia szybkie i stabilne mocowanie płaskich detali wykonanych ze stali oraz innych materiałów o odpowiednich właściwościach magnetycznych.

Mocowanie magnetyczne ogranicza konieczność stosowania dodatkowych zacisków, które mogłyby utrudniać przejazd ściernicy nad obrabianą powierzchnią.

Przed rozpoczęciem pracy należy sprawdzić siłę trzymania uchwytu, czystość jego powierzchni oraz stabilność zamocowania detalu. Elementy z materiałów niemagnetycznych wymagają zastosowania innej metody mocowania.

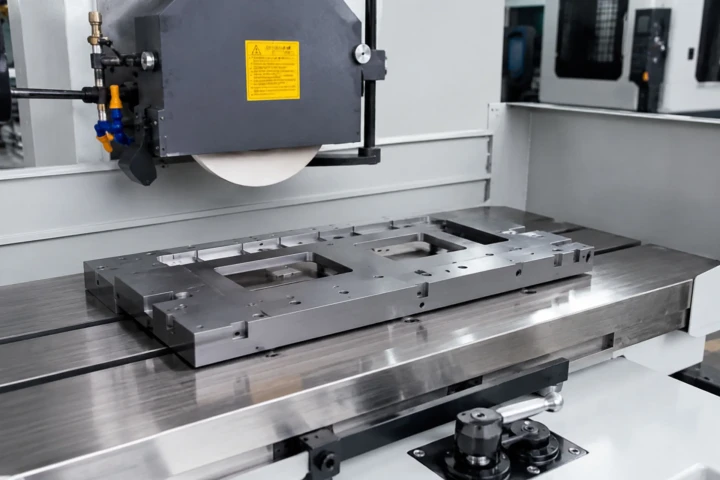

Precyzyjna głowica szlifierska

Głowica wykorzystuje wrzeciono osadzone na precyzyjnych łożyskach tocznych. Stabilne prowadzenie ściernicy wpływa na jakość wykończenia powierzchni oraz powtarzalność kolejnych przejść.

Wrzeciono osiąga prędkość 2850 obr./min. Standardowy wymiar ściernicy wynosi 200 × 13 × 31,75 mm. Przed montażem należy upewnić się, że wybrana ściernica jest odpowiednia do parametrów maszyny i obrabianego materiału.

Stabilna konstrukcja żeliwna

Podstawa maszyny została wykonana z żeliwa o wysokiej sztywności. Duża masa konstrukcji pomaga tłumić drgania powstające podczas szlifowania i zapewnia stabilne podparcie prowadnic oraz głowicy.

Poprzeczny ruch sanek odbywa się po podwójnej prowadnicy typu V z pasem teflonowym. Rozwiązanie ogranicza tarcie i wspiera dokładne przemieszczanie zespołu roboczego.

Dwuwarstwowa kolumna zwiększa sztywność całej konstrukcji, co ma znaczenie podczas precyzyjnego wykańczania powierzchni.

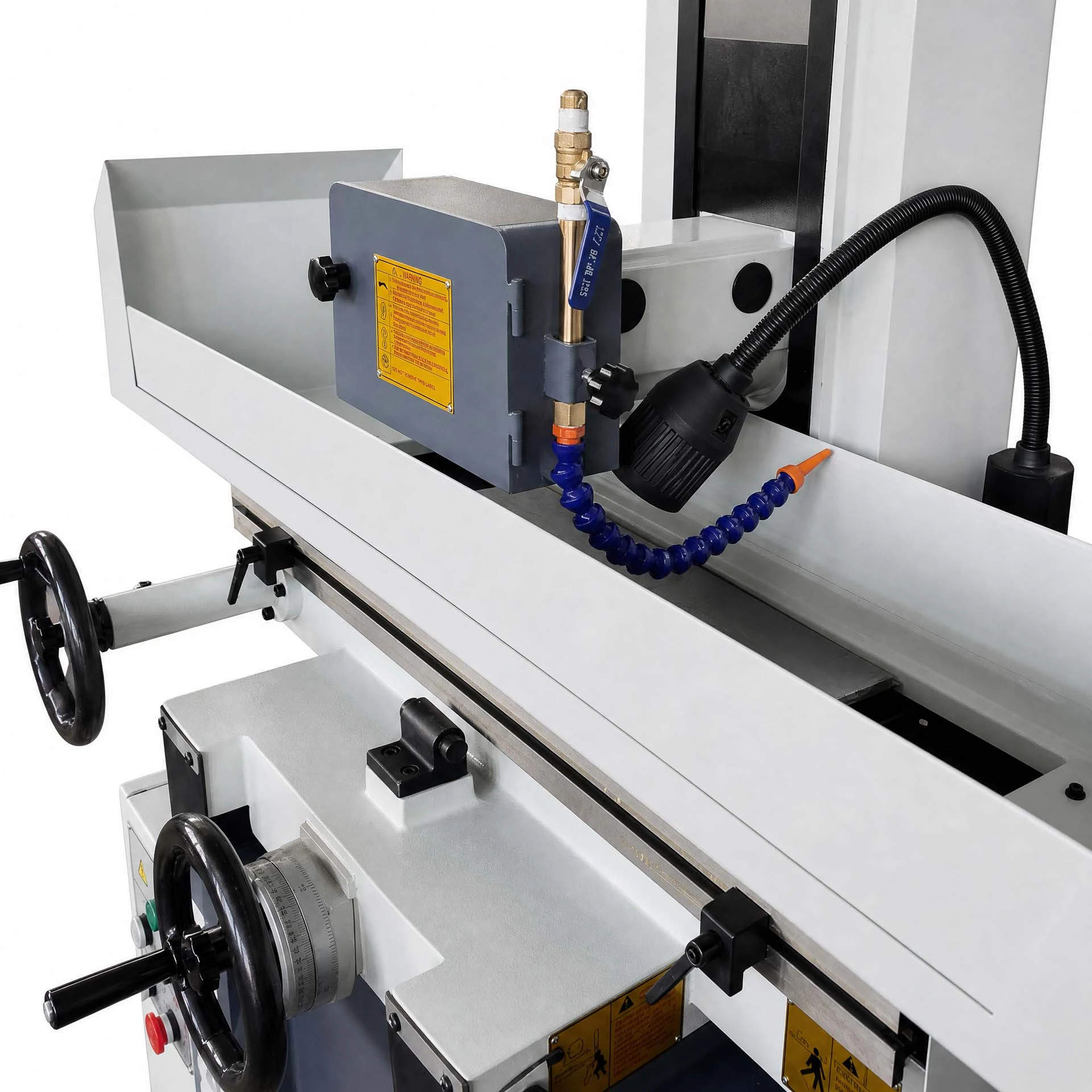

Układ chłodzenia

Zintegrowany układ chłodzenia dostarcza chłodziwo do strefy styku ściernicy z obrabianym elementem. Pomaga to ograniczyć wzrost temperatury, zmniejszyć ryzyko powstawania przebarwień oraz zachować geometrię detalu.

Chłodziwo wspomaga również usuwanie drobnych cząstek materiału i pozostałości ściernicy ze strefy obróbki. Rodzaj oraz stężenie chłodziwa należy dobrać zgodnie z instrukcją maszyny i obrabianym materiałem.

Układ smarowania

Układ smarowania wspomaga płynne prowadzenie ruchomych zespołów maszyny oraz ogranicza zużycie powierzchni współpracujących. Regularna kontrola poziomu środka smarnego jest istotna dla zachowania prawidłowej pracy prowadnic.

Oświetlenie stanowiska roboczego

Lampa robocza poprawia widoczność ściernicy, obrabianego elementu i powierzchni stołu. Ułatwia kontrolowanie zamocowania detalu oraz ocenę przebiegu pracy.

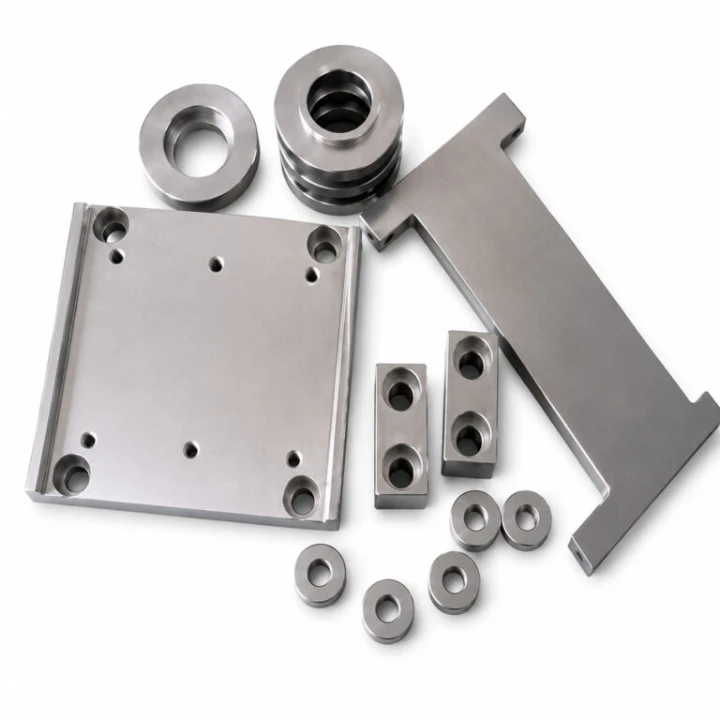

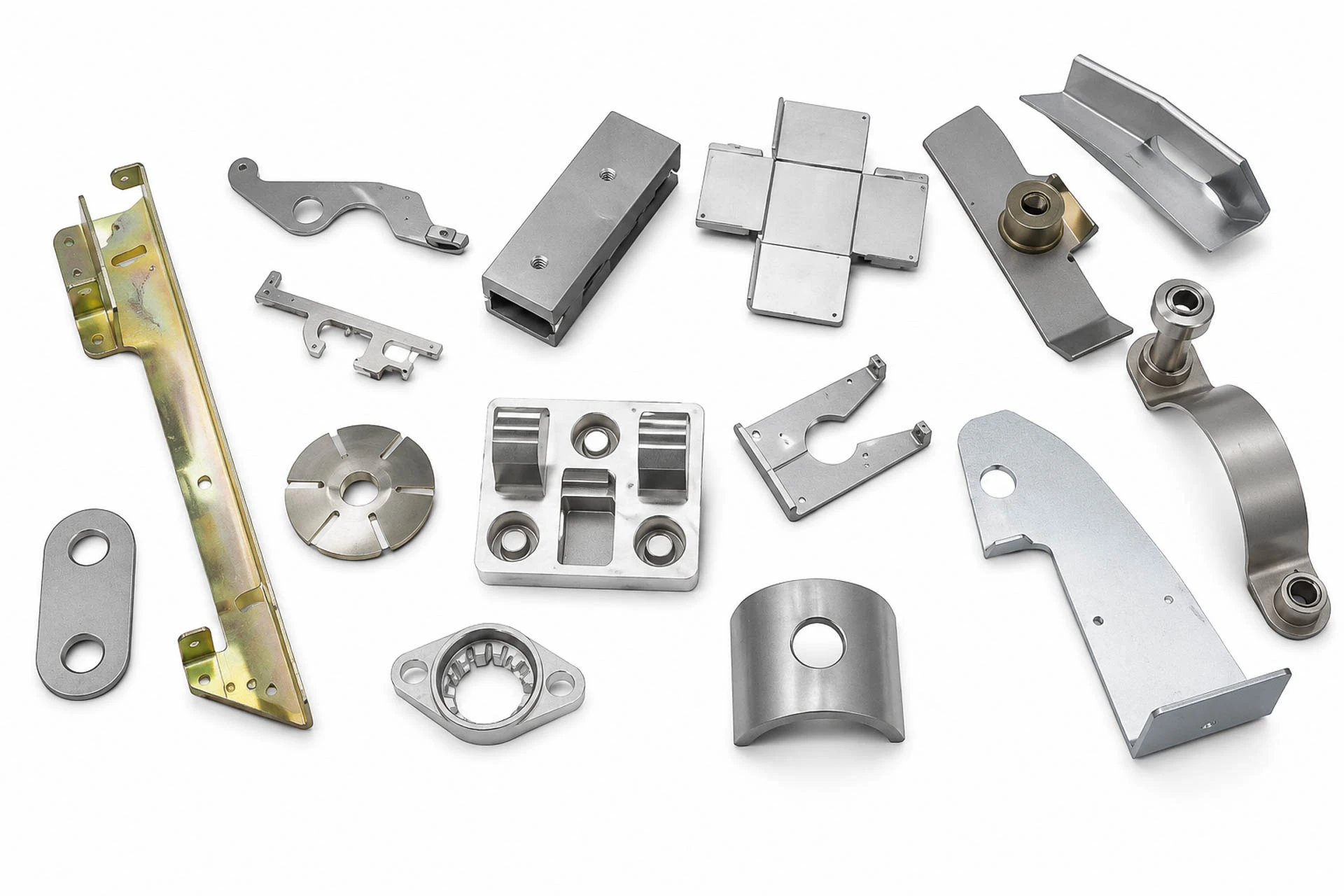

Zastosowanie

• szlifowanie powierzchni płaskich,

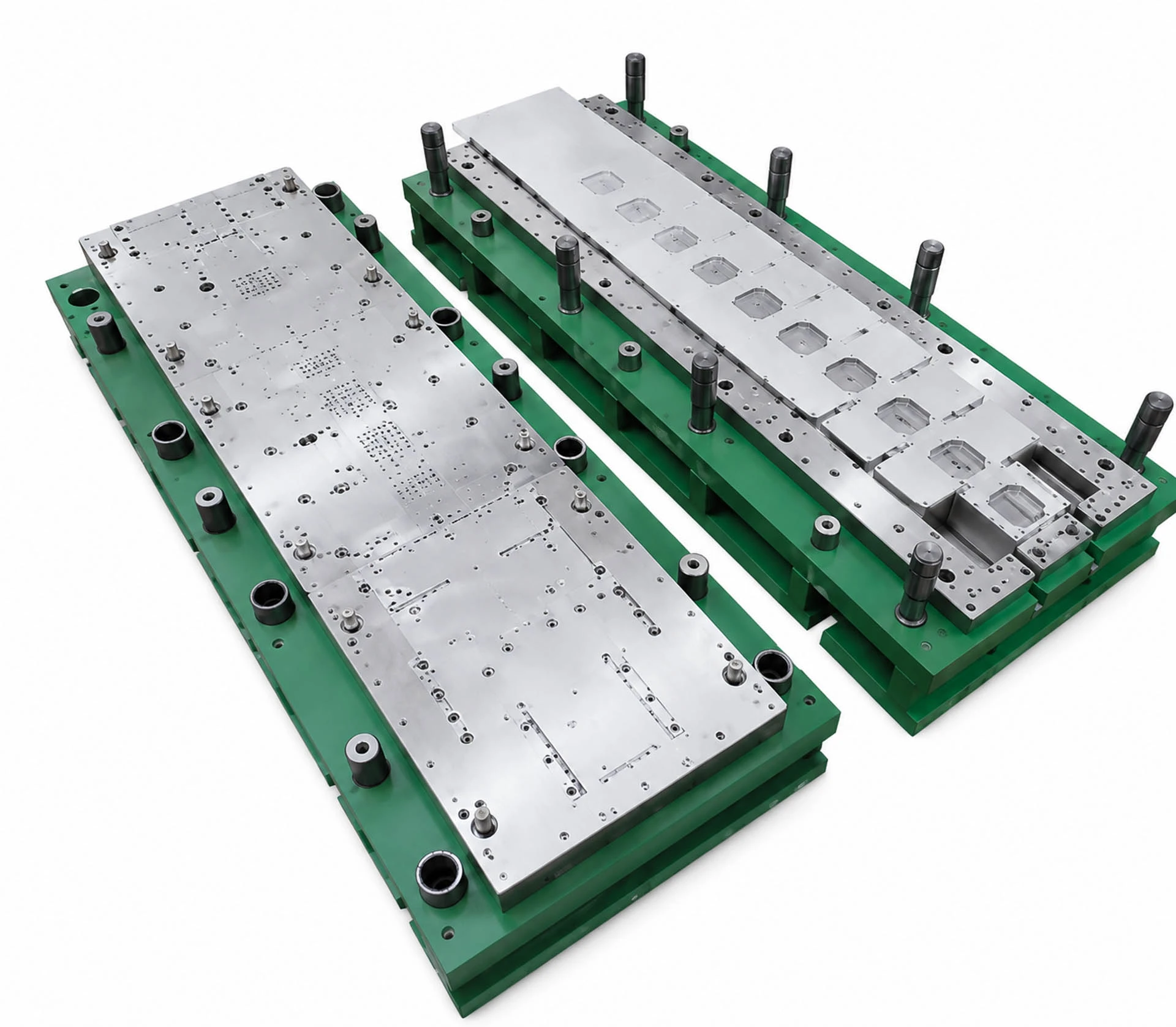

• wykańczanie elementów form,
• obróbka części maszyn,
• szlifowanie płyt i listew metalowych,
• przygotowywanie baz montażowych,
• obróbka wkładek i elementów przyrządowych,
• regeneracja detali narzędziowych,
• produkcja jednostkowa i małoseryjna,
• precyzyjne prace warsztatowe.

Gdzie sprawdzi się SMP2048M?

• w narzędziowniach,
• w zakładach obróbki metalu,
• w zakładach produkcyjnych,
• w warsztatach ślusarskich,
• w działach utrzymania ruchu,
• w zakładach remontowych,
• w pracowniach prototypowych,
• w serwisach technicznych.

Wyposażenie standardowe

• uchwyt stałomagnetyczny 400 × 200 mm,
• standardowa ściernica,
• kołnierz ściernicy,
• trzpień do wyważania ściernicy,
• przyrząd do demontażu ściernicy,
• przyrząd do obciągania ściernicy,
• układ chłodzenia,
• układ smarowania,
• lampa robocza,
• skrzynka narzędziowa z narzędziami,
• kliny poziomujące ze śrubami.

Parametry techniczne

Bezpieczeństwo użytkowania

Maszyna powinna być obsługiwana przez odpowiednio przeszkoloną osobę. Przed rozpoczęciem pracy należy sprawdzić stan ściernicy, prawidłowe zamocowanie detalu, ustawienie osłon oraz działanie układu chłodzenia.

Ściernica powinna być dopuszczona do pracy z prędkością wrzeciona maszyny, prawidłowo wyważona i zamontowana zgodnie z instrukcją. Nie należy używać ściernic pękniętych, uszkodzonych lub o nieznanym dopuszczalnym zakresie obrotów.

Podczas pracy należy stosować wymagane środki ochrony indywidualnej. Czynności regulacyjne, czyszczenie i konserwację należy wykonywać po zatrzymaniu maszyny oraz zabezpieczeniu jej przed przypadkowym uruchomieniem.
