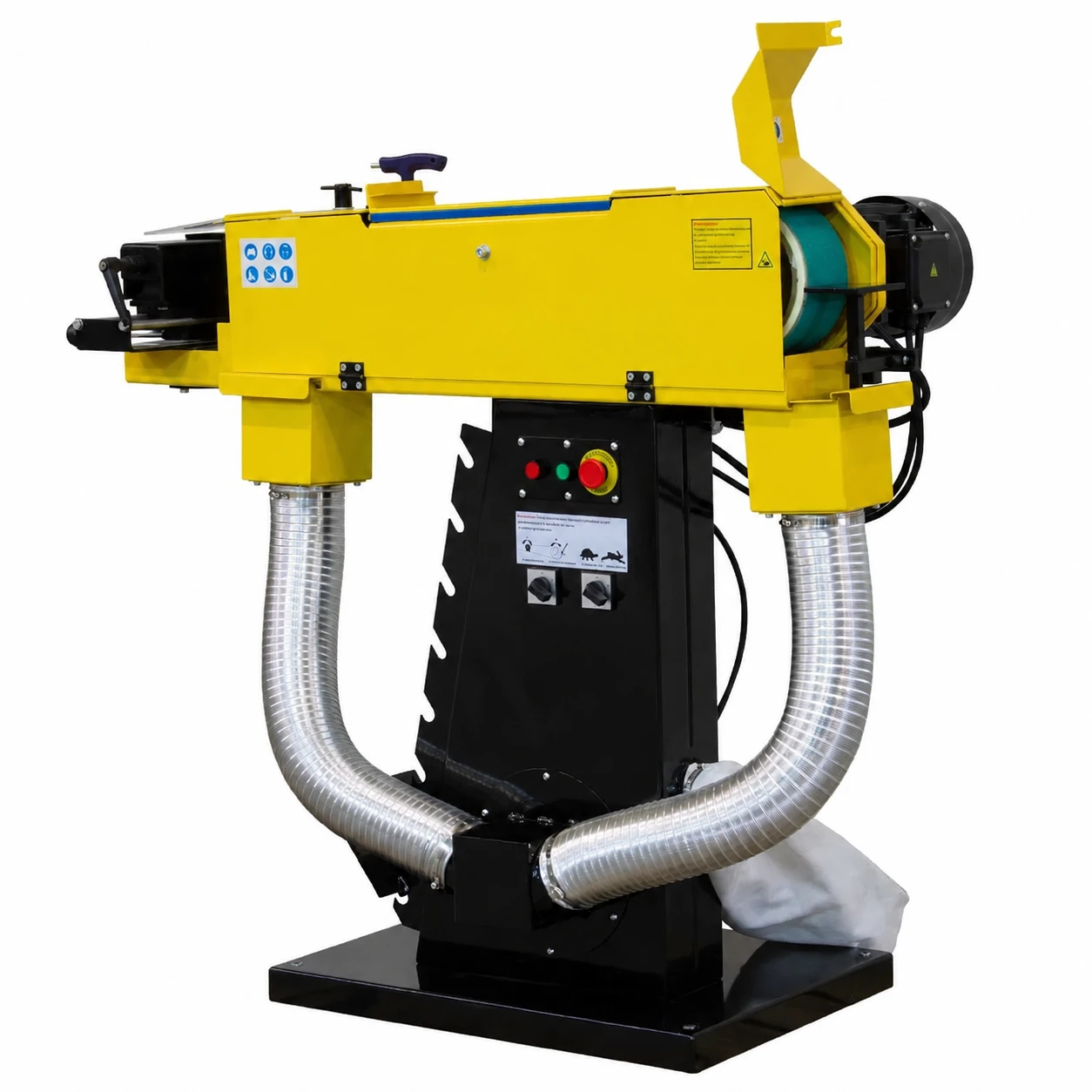

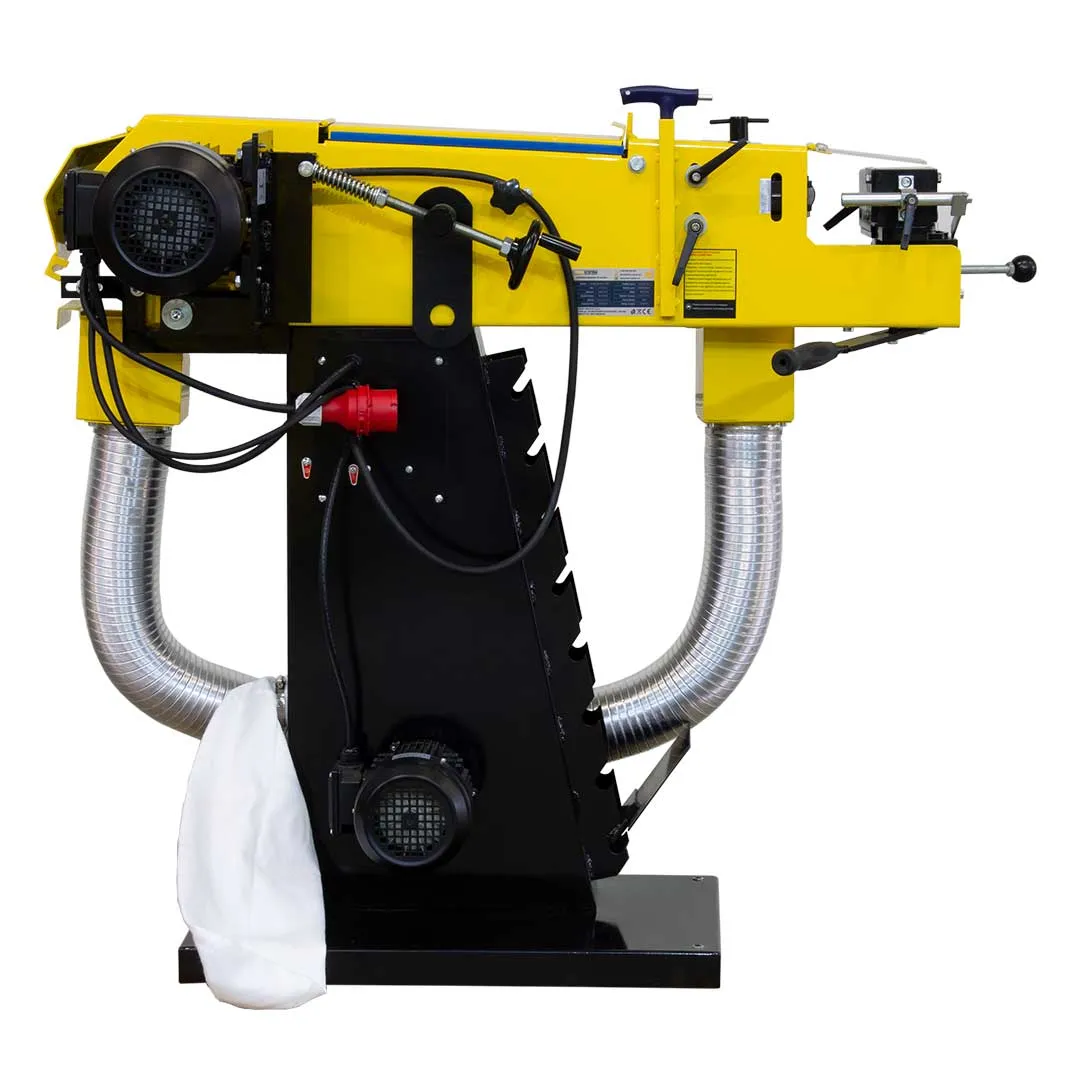

Szlifierka taśmowa do rur i profili z odciągiem MBSM100PRO-V 400V + rolki

MBSM100PRO-V 400V to przemysłowa szlifierka taśmowa przeznaczona do precyzyjnej obróbki rur, profili oraz elementów konstrukcyjnych. Umożliwia pracę z elementami o średnicy od 20 do 76 mm.

Wersja PRO-V została wyposażona w zintegrowany system odciągowy o przepływie powietrza wynoszącym około 800 m³/h. Odciąg usuwa pył i opiłki bezpośrednio podczas pracy, ograniczając zabrudzenie stanowiska i poprawiając widoczność obrabianego elementu.

Maszyna posiada dwubiegowy silnik o mocy 2,5/3,3 kW, taśmę o wymiarach 2000 × 100 mm oraz zestaw rolek kontaktowych do średnic 20, 26, 32, 42, 48, 60 i 76 mm.

Najważniejsze zalety

Zintegrowany system odciągowy

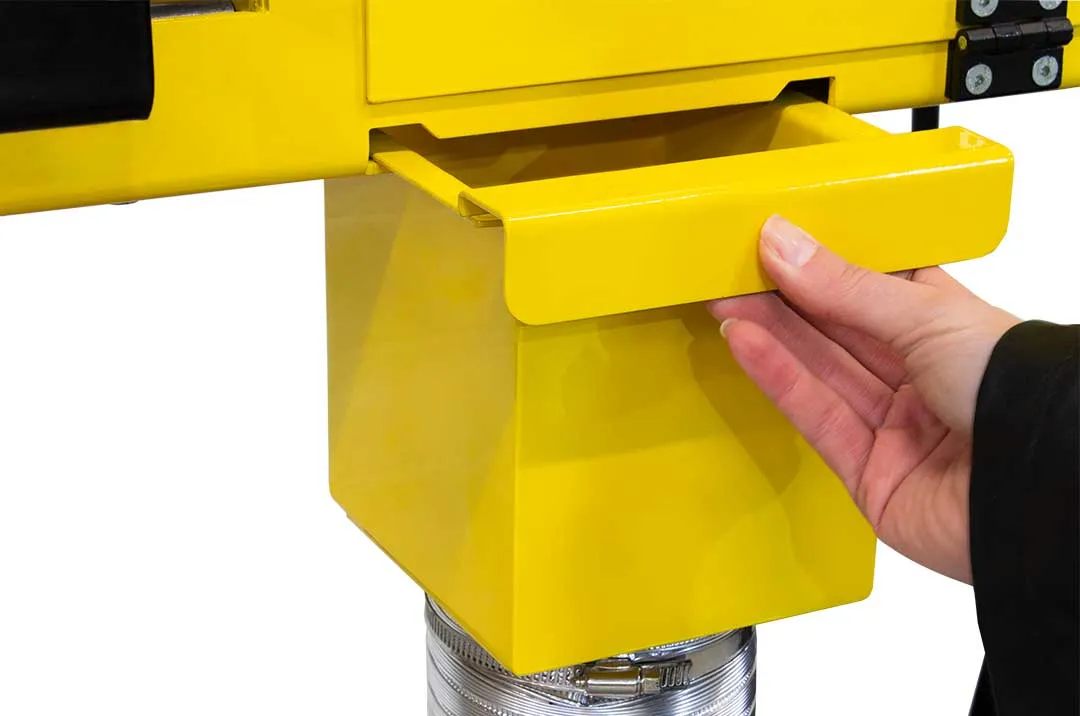

Wbudowany odciąg usuwa pył i opiłki powstające podczas szlifowania. Przepływ powietrza wynosi około 800 m³/h, a średnica przewodu ssącego to 80 mm.

Zintegrowany system pomaga:

• ograniczyć zapylenie stanowiska,
• usuwać część opiłków bezpośrednio podczas pracy,
• poprawić widoczność obrabianego elementu,
• ograniczyć ilość zanieczyszczeń wokół maszyny,
• zwiększyć komfort wykonywania powtarzalnych prac.

Wersja PRO-V nie wymaga podłączania oddzielnego, zewnętrznego urządzenia odciągowego.

Precyzyjna obróbka rur i profili

Model MBSM100PRO-V umożliwia obróbkę rur i profili o średnicy od 20 do 76 mm. Szeroki zakres pracy pozwala przygotowywać elementy wykorzystywane między innymi podczas produkcji konstrukcji stalowych, balustrad i poręczy.

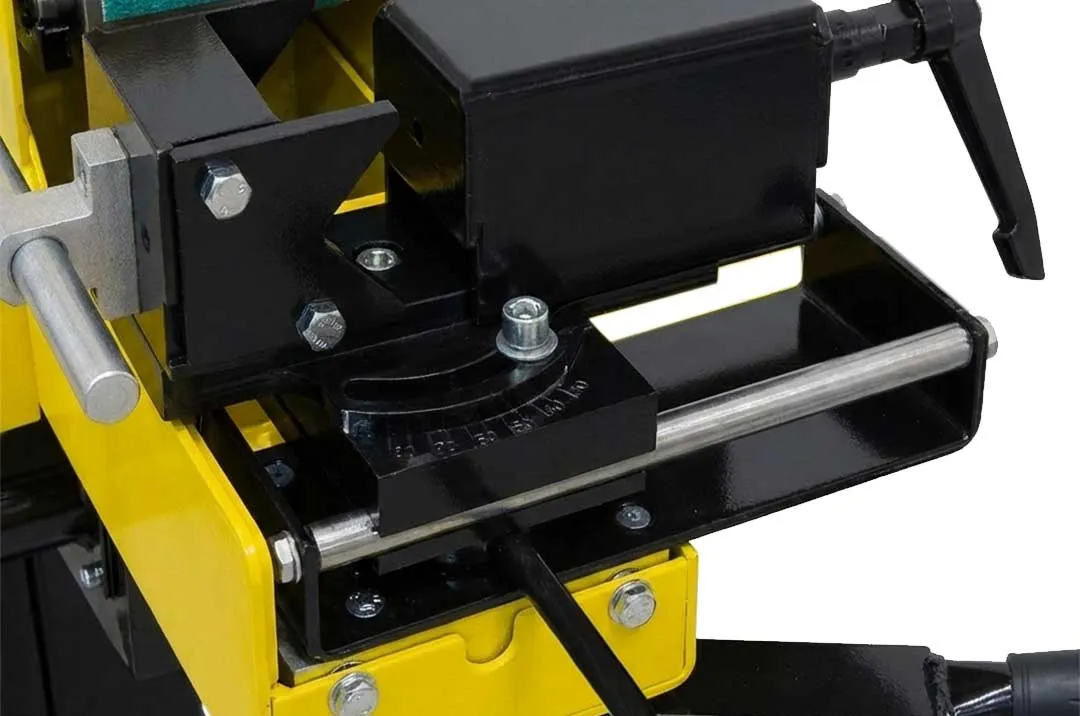

Maszyna pozwala wykonywać odpowiednio ukształtowane wycięcia ułatwiające dopasowanie łączonych elementów. Rozwiązanie to sprawdza się podczas przygotowywania rur do spawania.

Funkcja 2w1 – szlifierka i wycinarka do rur

Urządzenie może być wykorzystywane na dwa sposoby:

• jako szlifierka taśmowa do obróbki powierzchni i krawędzi,
• jako wycinarka do przygotowywania zakończeń rur i profili.

Połączenie dwóch funkcji w jednym urządzeniu zwiększa możliwości stanowiska i ogranicza potrzebę stosowania oddzielnych maszyn podczas kolejnych etapów obróbki.

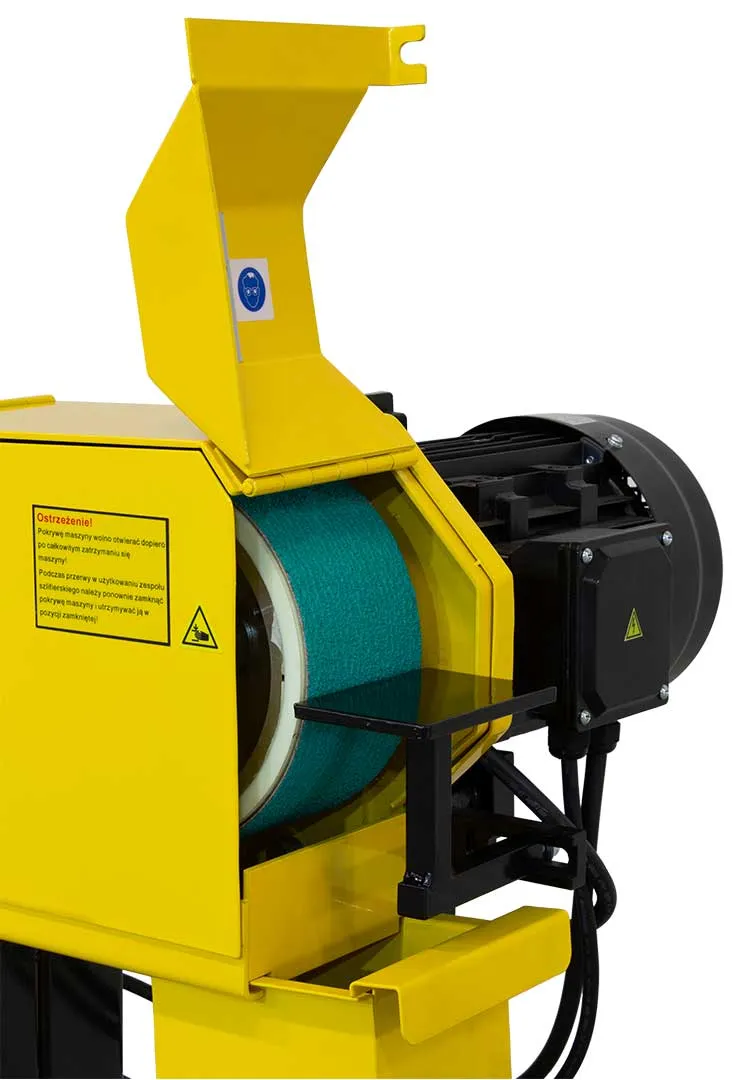

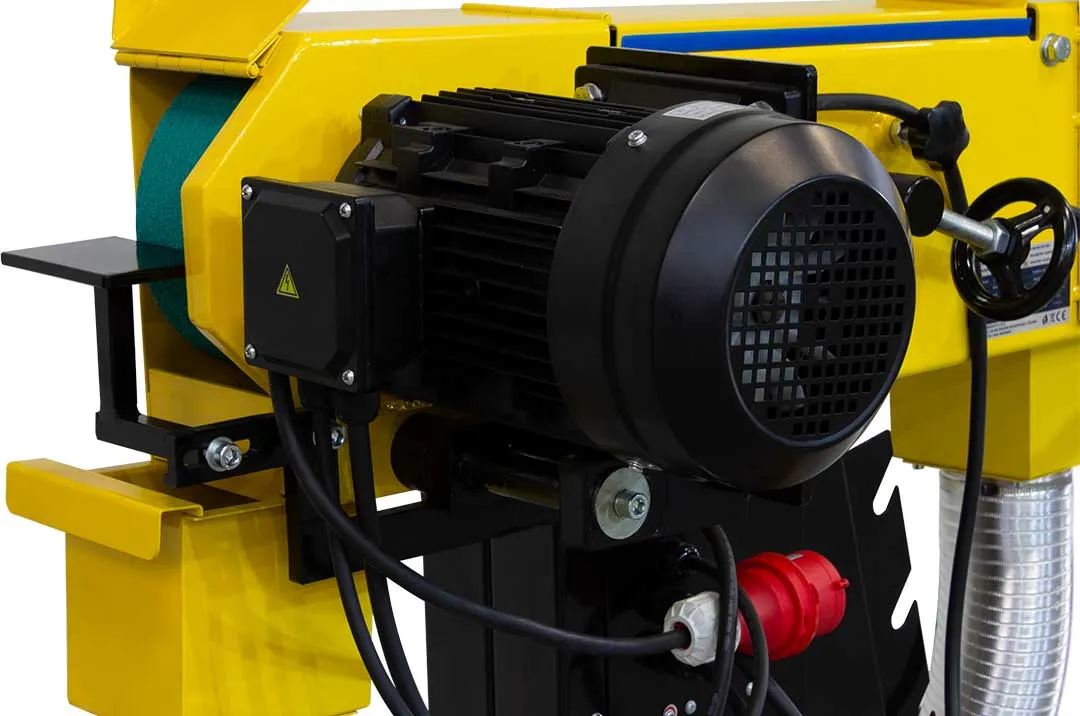

Dwubiegowy silnik 2,5/3,3 kW

Maszyna została wyposażona w silnik o mocy 2,5/3,3 kW, oferujący dwie prędkości obrotowe:

• 1400 obr./min – do dokładnej i bardziej kontrolowanej obróbki,
• 2800 obr./min – do szybkiego i wydajnego szlifowania.

Możliwość wyboru prędkości pozwala dopasować sposób pracy do rodzaju materiału, średnicy elementu oraz oczekiwanego efektu.

Dwie prędkości pasa – 23,5 i 47 m/s

W zależności od wybranego biegu pas pracuje z prędkością 23,5 lub 47 m/s. Niższa prędkość zapewnia większą kontrolę podczas dokładniejszej obróbki, natomiast wyższa umożliwia szybsze usuwanie materiału.

Dwie prędkości zwiększają uniwersalność maszyny i pozwalają dopasować jej pracę do różnych materiałów oraz etapów przygotowywania elementów.

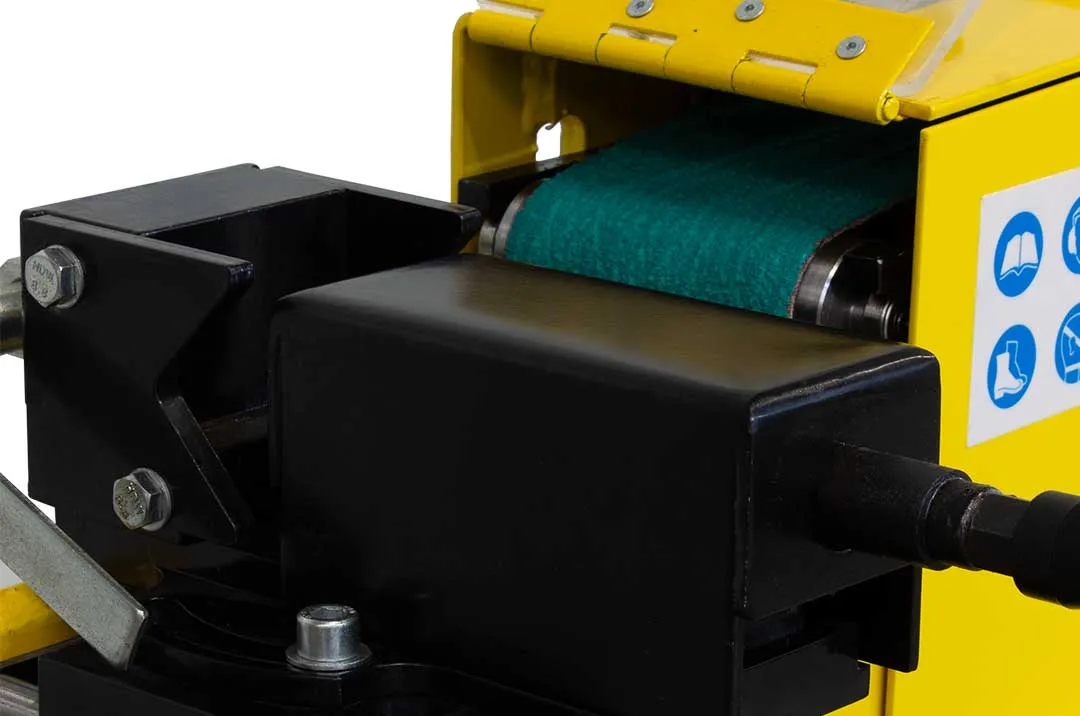

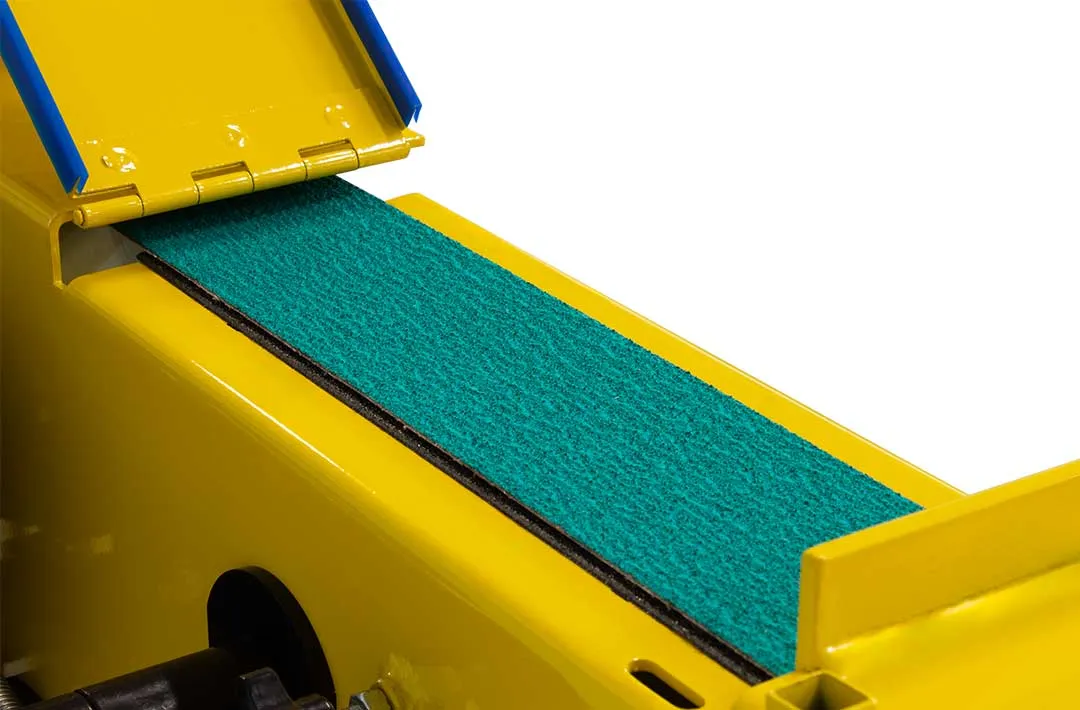

Taśma szlifierska 2000 × 100 mm

Urządzenie współpracuje z pasami szlifierskimi o wymiarach 2000 × 100 mm. Szerokość 100 mm zapewnia dużą powierzchnię roboczą i umożliwia wydajne szlifowanie elementów metalowych.

Odpowiednio dobrana gradacja pasa pozwala dostosować sposób obróbki do rodzaju materiału i oczekiwanego efektu – od intensywnego usuwania materiału po wygładzanie powierzchni.

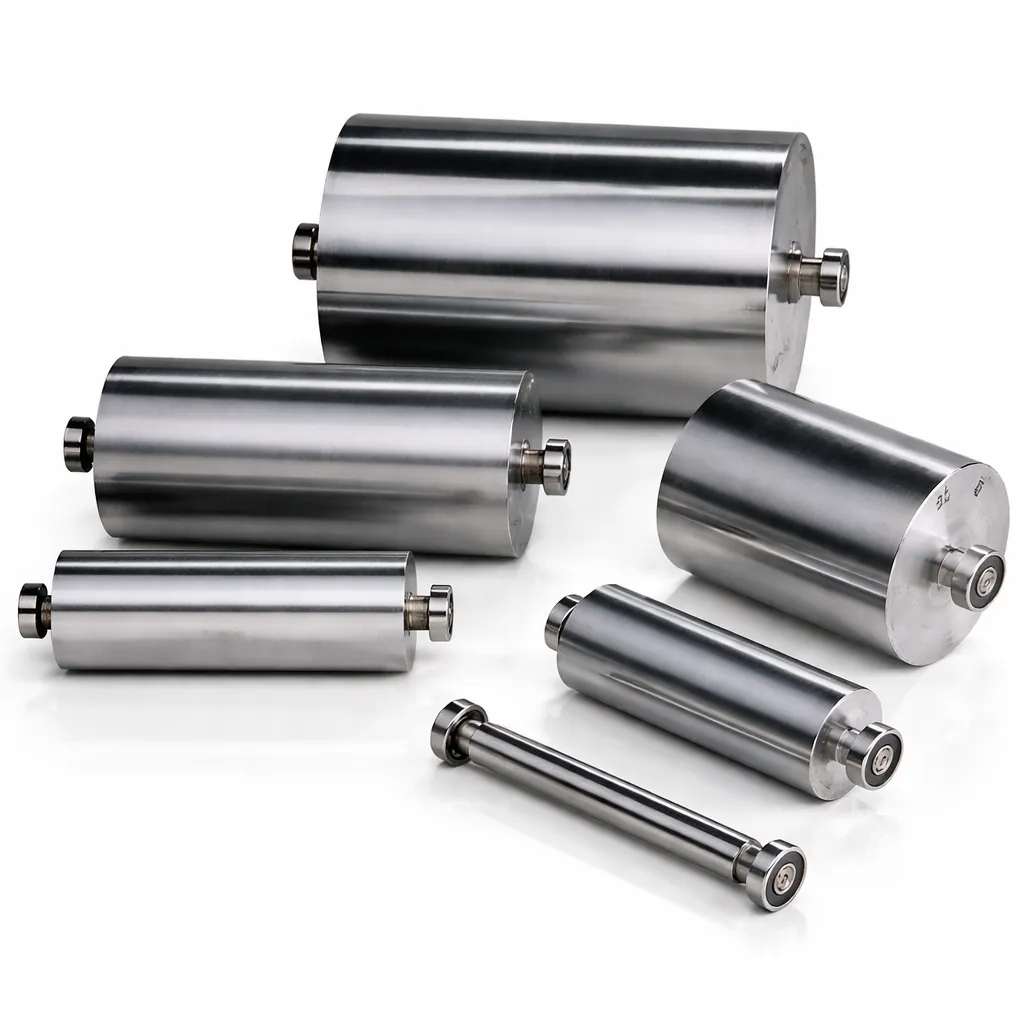

Zestaw rolek kontaktowych

W zestawie znajdują się rolki kontaktowe przeznaczone do obróbki rur i profili o następujących średnicach:

Dobór rolki do średnicy obrabianego elementu pomaga zachować stabilne prowadzenie materiału i uzyskać powtarzalny kształt wykonywanego wycięcia.

Zasilanie 400 V

Model MBSM100PRO-V jest zasilany napięciem 400 V / 50 Hz. Przed podłączeniem należy upewnić się, że stanowisko posiada odpowiednią instalację trójfazową oraz właściwe zabezpieczenie elektryczne.

Zasilanie 400 V umożliwia wykorzystanie dwubiegowego silnika i zapewnia parametry odpowiednie do intensywnej pracy warsztatowej oraz produkcyjnej.

Stabilna konstrukcja przemysłowa

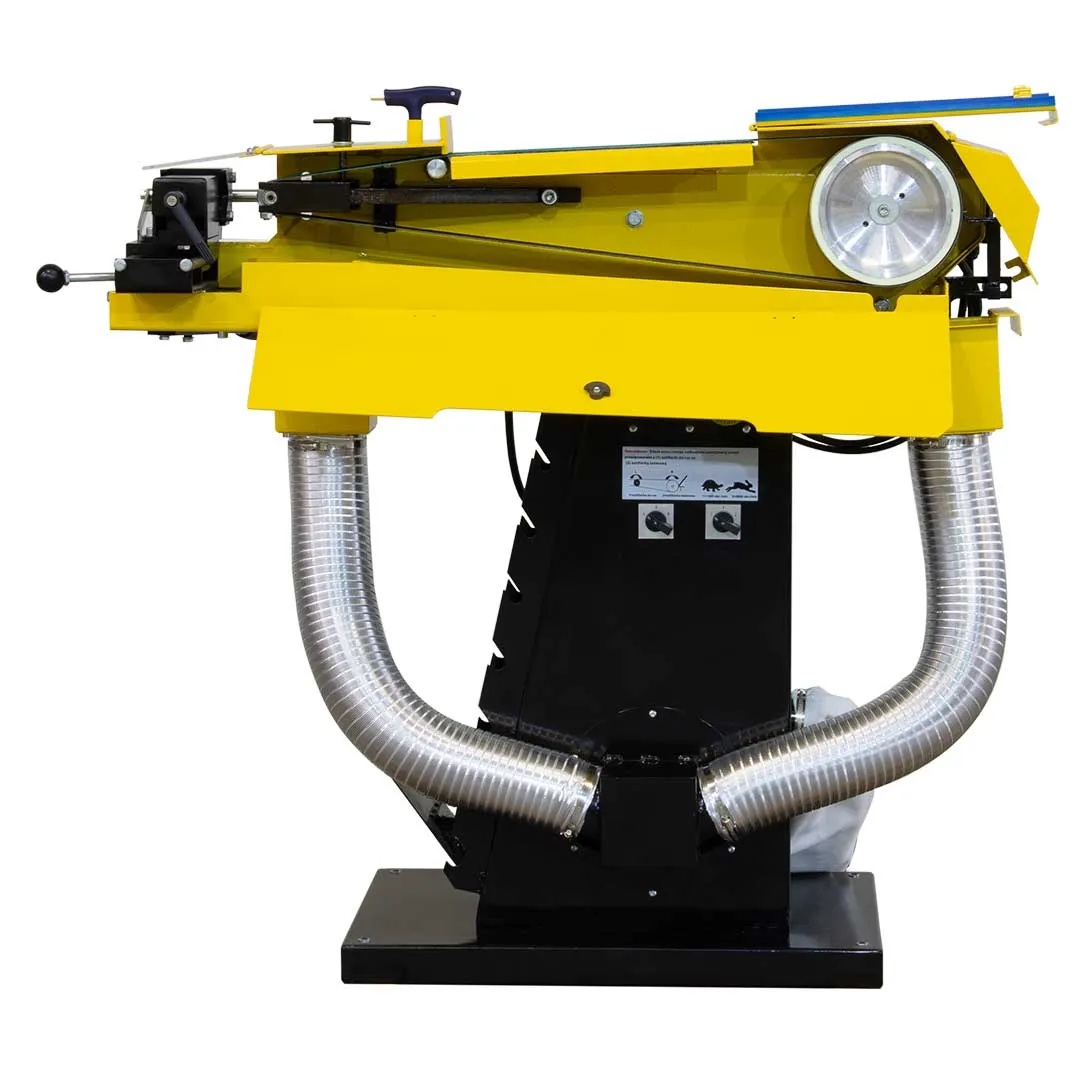

Szlifierka ma wymiary 1340 × 700 × 1210 mm. Solidna konstrukcja i wysoka masa urządzenia zapewniają stabilność podczas pracy oraz pomagają ograniczyć drgania.

Według danych technicznych masa maszyny wynosi 159/196 kg. Stabilna podstawa wspiera dokładność i powtarzalność podczas obróbki rur oraz profili.

Bezpieczeństwo pracy

Maszyna została wyposażona w wyłącznik awaryjny, osłony bezpieczeństwa oraz zintegrowany system odciągowy. Elementy te wspierają bezpieczną obsługę w środowisku warsztatowym i produkcyjnym.

Wbudowany odciąg ogranicza ilość pyłu oraz opiłków na stanowisku, ale nie zastępuje wymaganych środków ochrony indywidualnej. Podczas pracy należy stosować okulary ochronne, ochronniki słuchu i wyposażenie dostosowane do obrabianego materiału.

Zastosowanie

• szlifowanie rur i profili,
• wykonywanie wycięć w zakończeniach rur,
• przygotowywanie elementów do spawania,
• obróbka profili konstrukcyjnych,
• szlifowanie powierzchni i krawędzi,
• produkcja konstrukcji stalowych,
• wykonywanie balustrad i poręczy,
• przygotowywanie powtarzalnych połączeń rurowych.

Gdzie sprawdzi się maszyna?

• warsztaty ślusarskie,
• firmy spawalnicze,
• zakłady przemysłowe,
• zakłady produkujące konstrukcje stalowe,
• produkcja balustrad i poręczy,
• narzędziownie,
• działy utrzymania ruchu,
• stanowiska obróbki rur i profili.

Wyposażenie

• dwubiegowy silnik elektryczny 2,5/3,3 kW,
• zintegrowany system odciągowy,
• przewody odciągowe,
• układ współpracujący z taśmą 2000 × 100 mm,
• rolka kontaktowa 20 mm,
• rolka kontaktowa 26 mm,
• rolka kontaktowa 32 mm,
• rolka kontaktowa 42 mm,
• rolka kontaktowa 48 mm,
• rolka kontaktowa 60 mm,
• rolka kontaktowa 76 mm,
• wyłącznik awaryjny,
• osłony bezpieczeństwa,
• stabilna podstawa robocza.

Parametry techniczne

Ważne: urządzenie wymaga zasilania 400 V. Przed rozpoczęciem pracy należy dobrać rolkę do średnicy obrabianego elementu, sprawdzić prawidłowe prowadzenie pasa, działanie odciągu i zamknięcie wszystkich osłon. Podczas obróbki należy stosować okulary ochronne, ochronniki słuchu oraz pozostałe wymagane środki ochrony indywidualnej.
