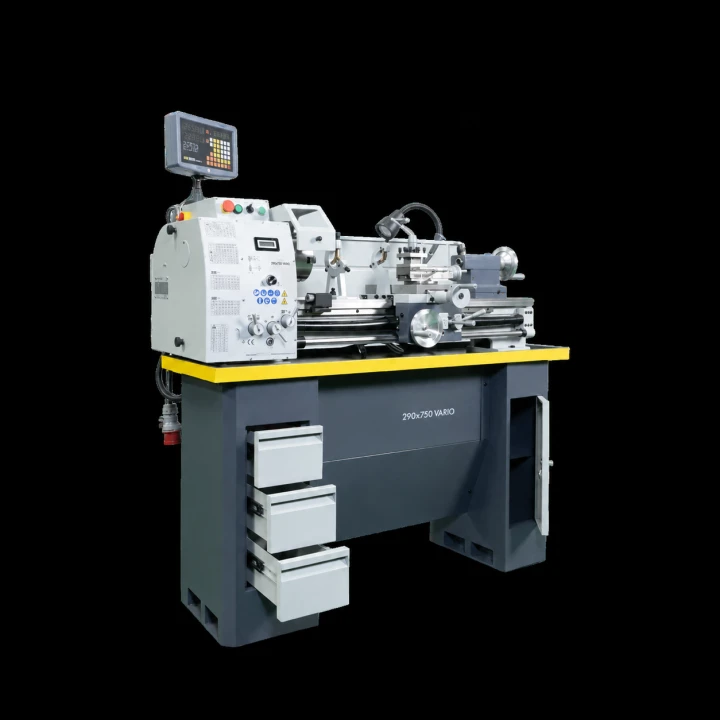

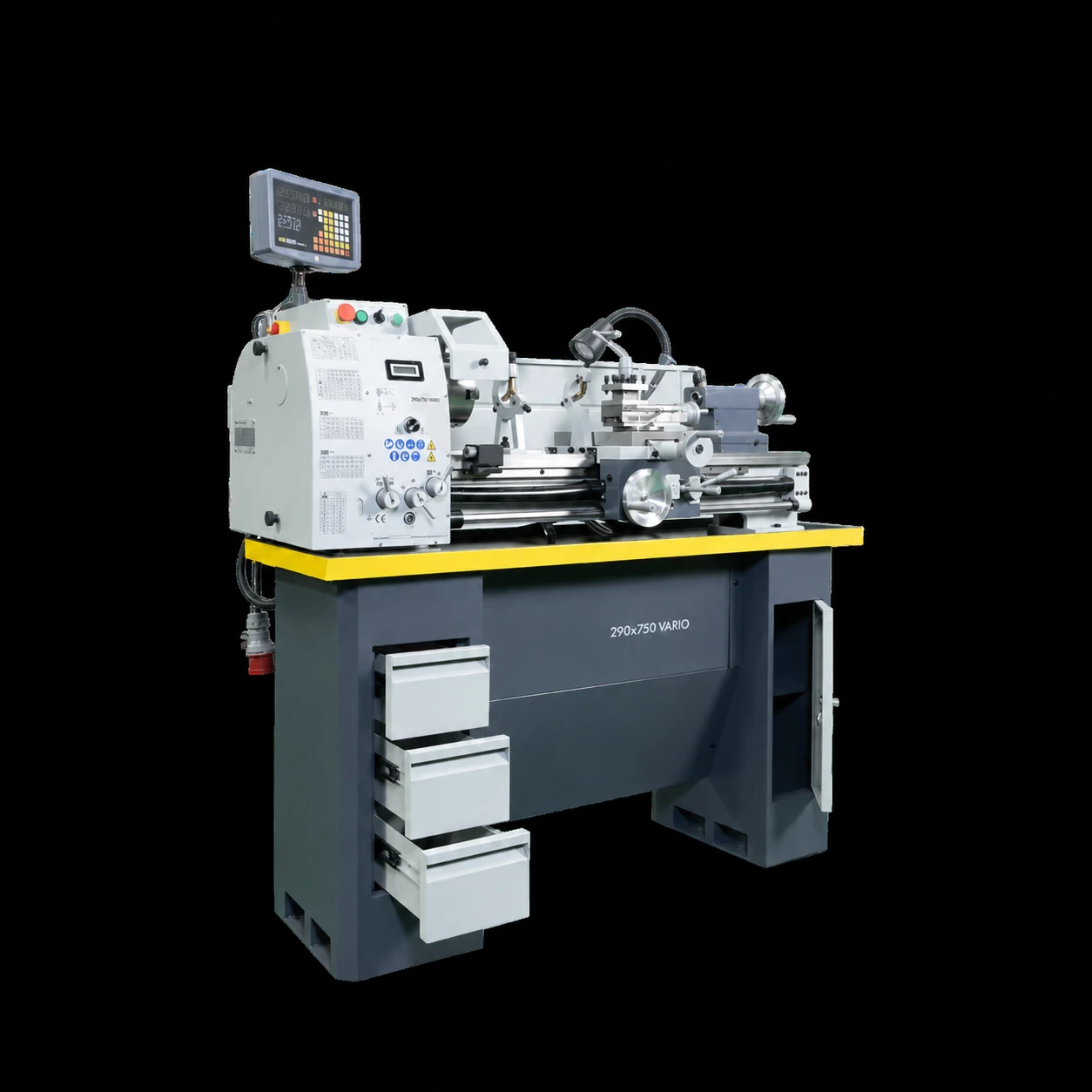

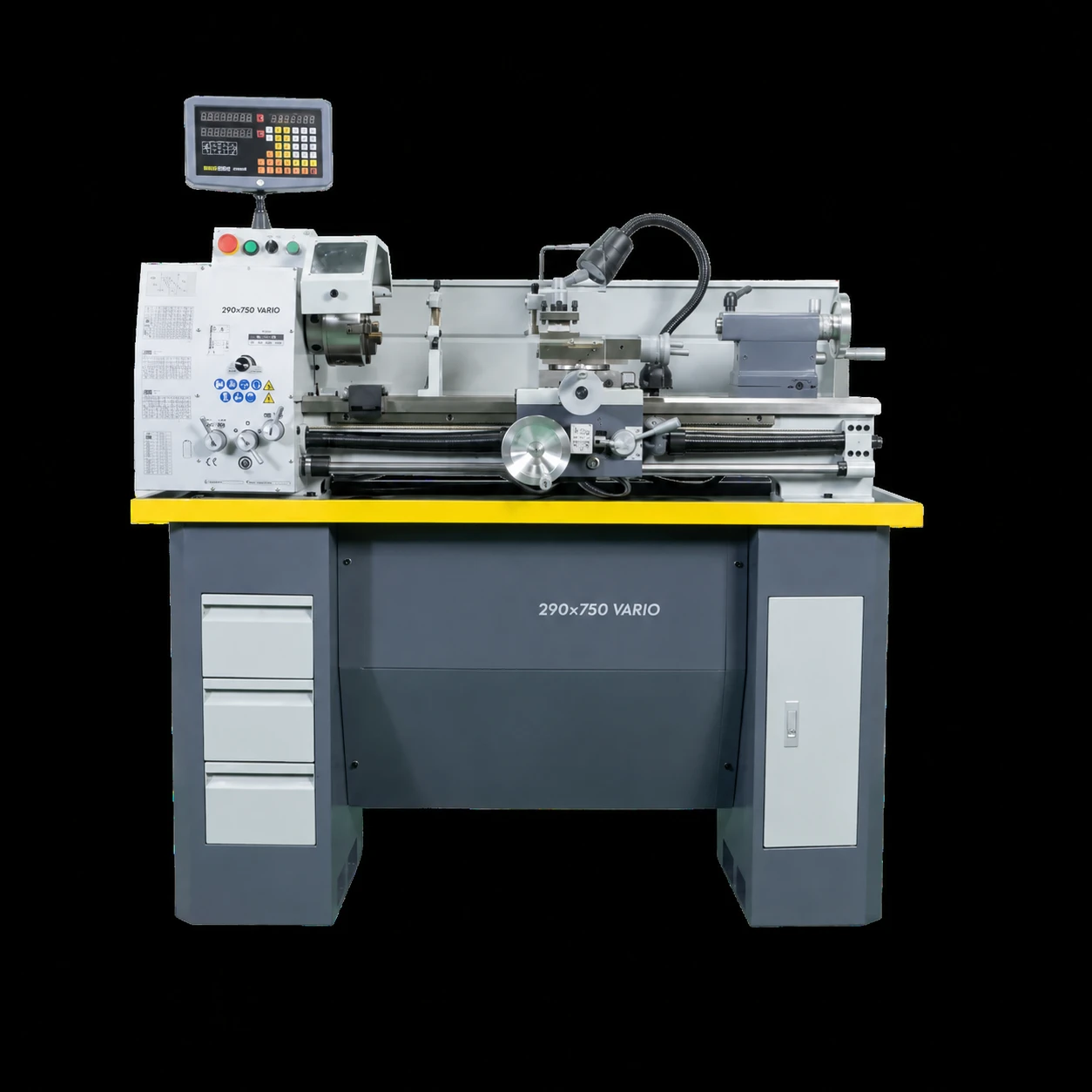

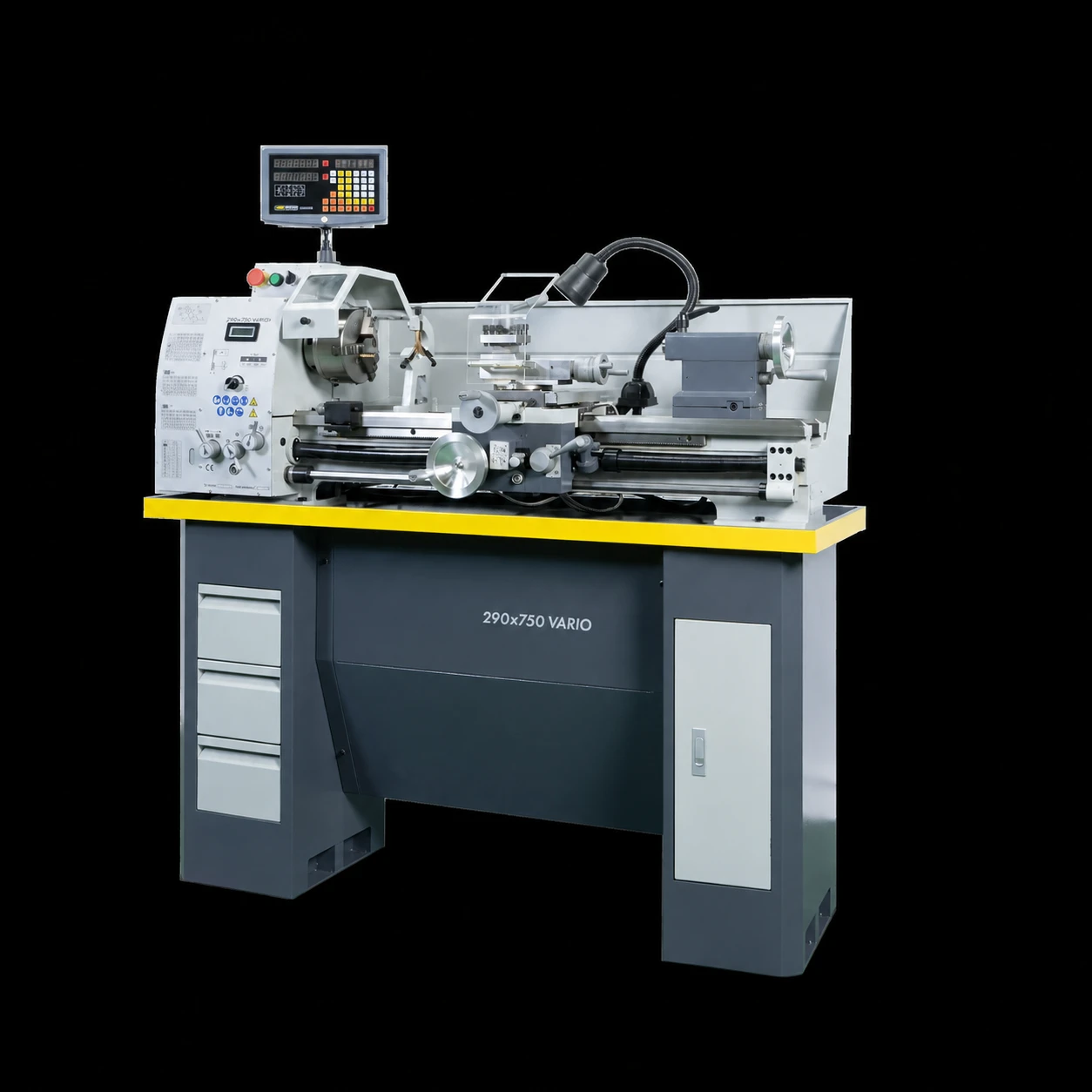

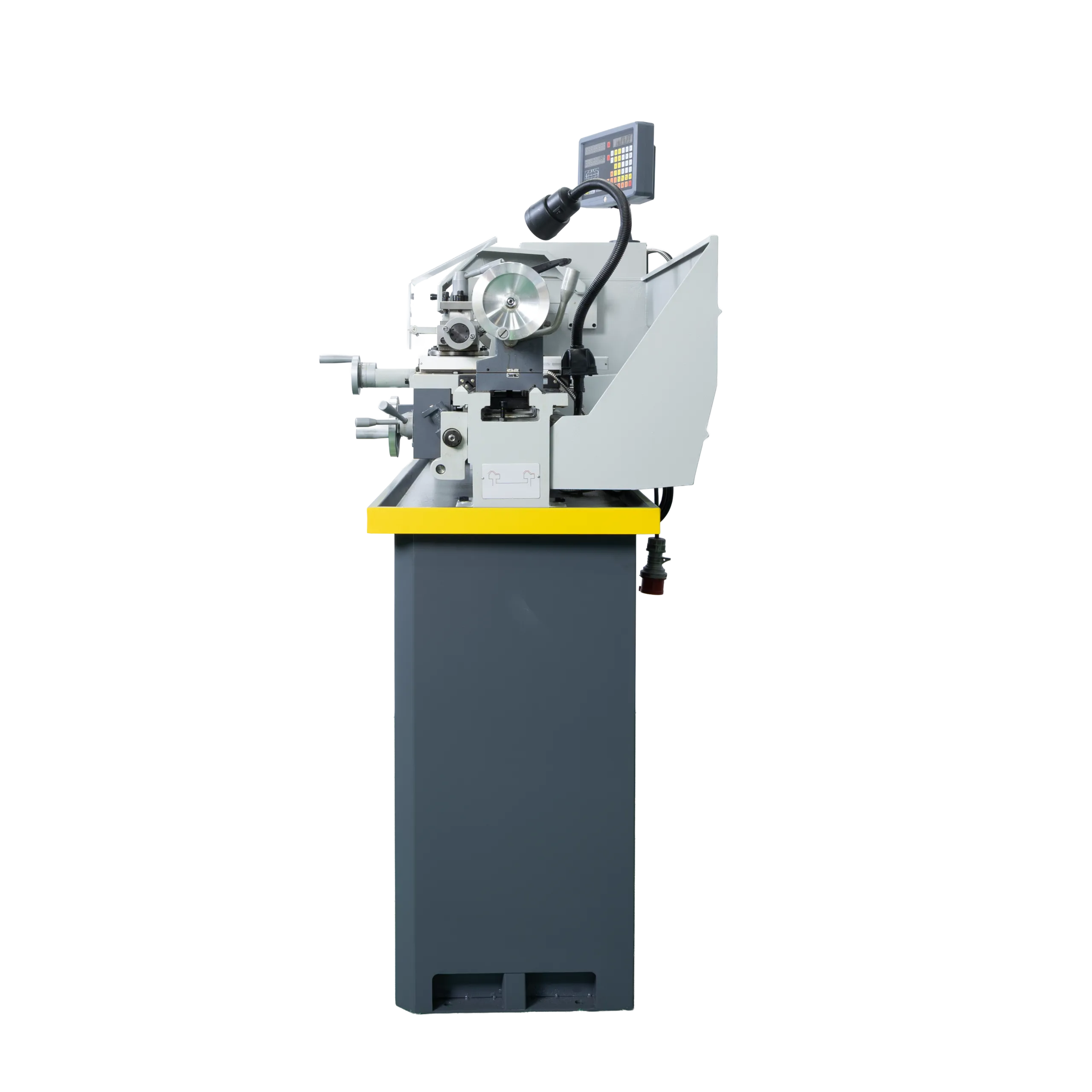

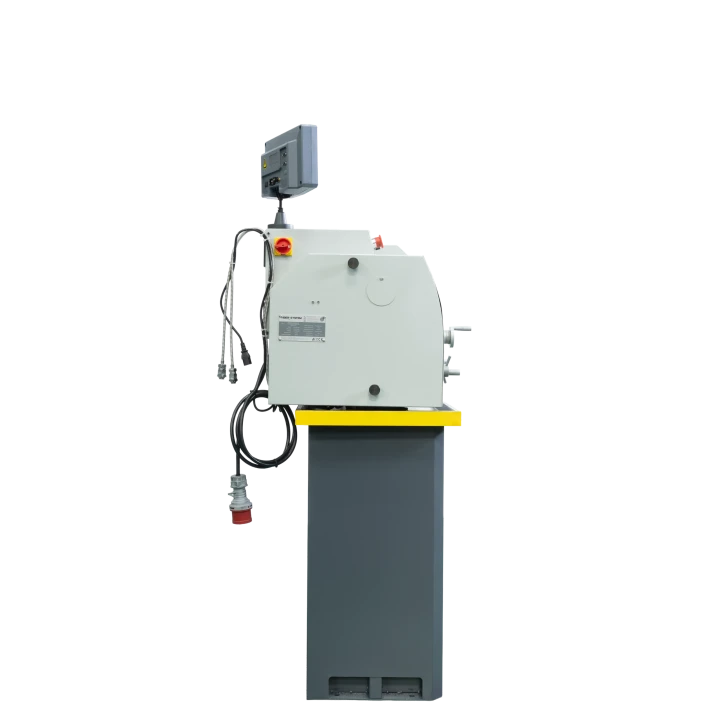

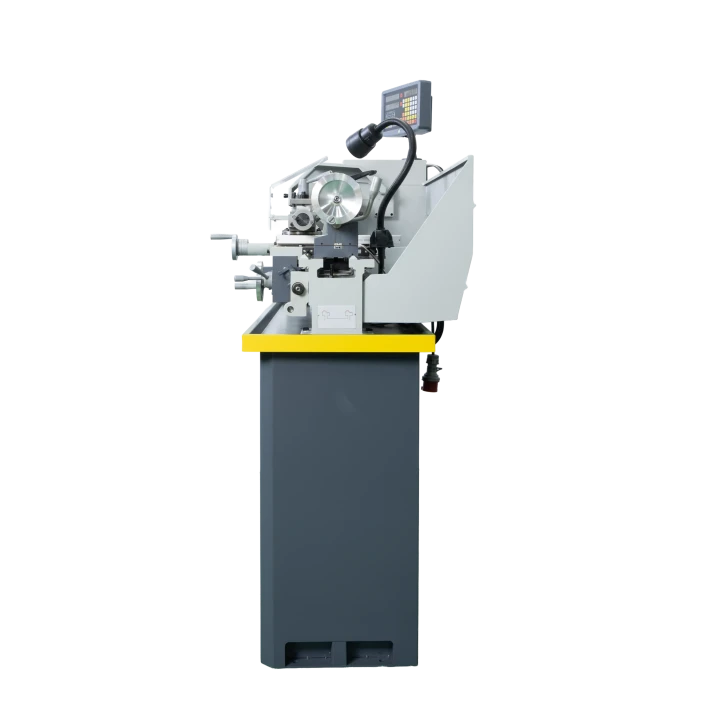

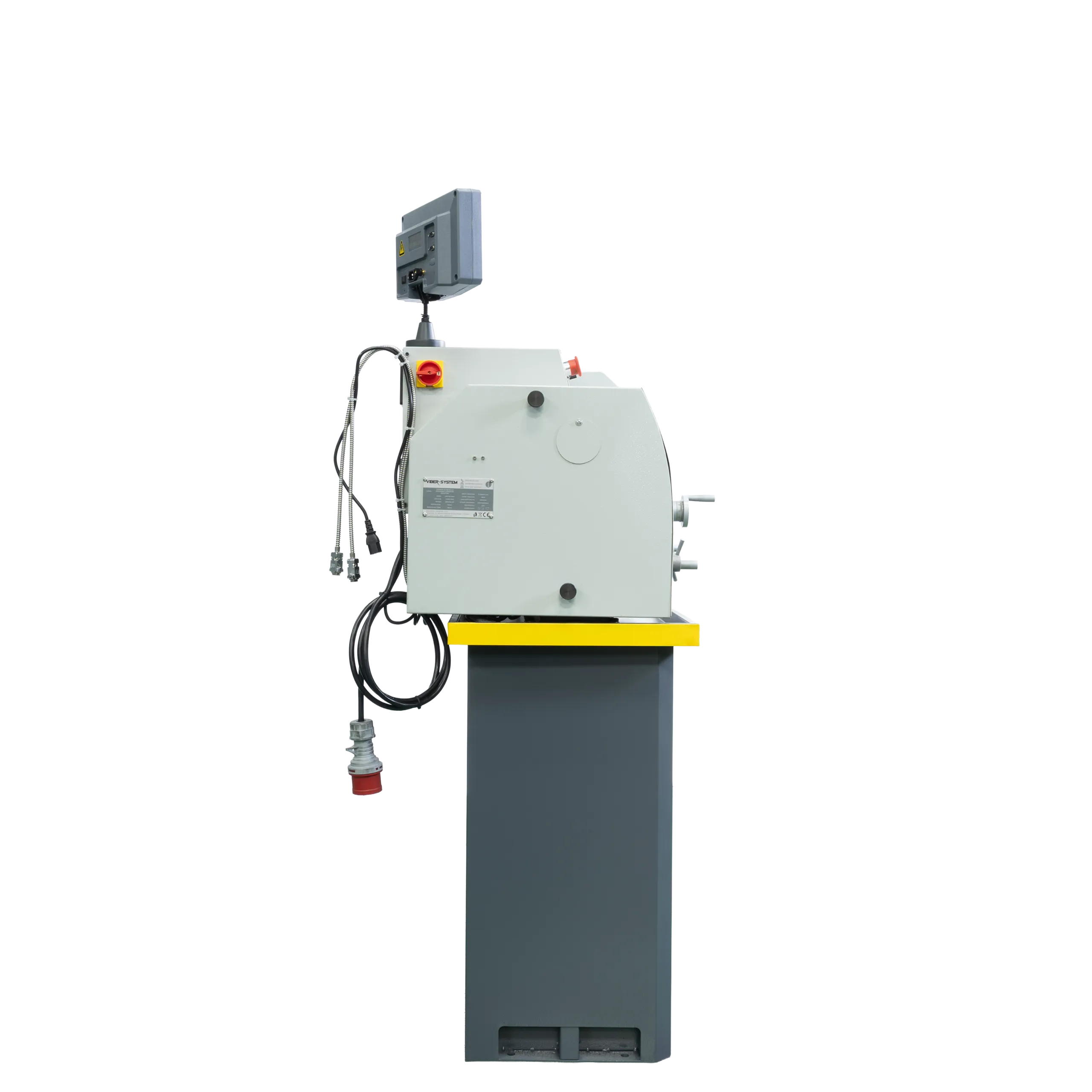

Tokarka do metalu 290×750 VARIO z automatycznym posuwem i odczytem cyfrowym

Tokarka 290×750 VARIO to konwencjonalna maszyna przeznaczona do precyzyjnej obróbki metalu. Umożliwia toczenie wzdłużne i poprzeczne, planowanie, wiercenie, toczenie stożków oraz wykonywanie gwintów metrycznych i calowych.

Model oferuje średnicę toczenia nad łożem wynoszącą 290 mm, średnicę toczenia nad suportem poprzecznym 185 mm oraz odległość między kłami 750 mm. Przelot wrzeciona wynosi 38 mm.

Płynna regulacja prędkości wrzeciona w dwóch zakresach – 75–500 oraz 300–2000 obr./min – automatyczny posuw wzdłużny i poprzeczny oraz 2-osiowy odczyt położenia SINO DRO ułatwiają dobór parametrów i kontrolowanie obróbki.

Najważniejsze zalety

Kompaktowa tokarka konwencjonalna

Tokarka 290×750 VARIO łączy kompaktową konstrukcję z szerokimi możliwościami obróbki. Sprawdzi się podczas produkcji jednostkowej, wykonywania części zamiennych, prac naprawczych oraz przygotowywania precyzyjnych elementów metalowych.

Maszyna może być wykorzystywana do obróbki wałków, tulei oraz elementów stalowych i aluminiowych. Mniejsze wymiary ułatwiają jej ustawienie w warsztatach i pracowniach z ograniczoną ilością miejsca.

Płynna regulacja obrotów VARIO

Tokarka oferuje dwa zakresy prędkości wrzeciona:

• 75–500 obr./min – do pracy z niższymi prędkościami,
• 300–2000 obr./min – do obróbki wymagającej wyższych obrotów.

Płynna regulacja w dostępnych zakresach umożliwia dopasowanie prędkości do średnicy elementu, rodzaju materiału, zastosowanego narzędzia oraz wykonywanej operacji.

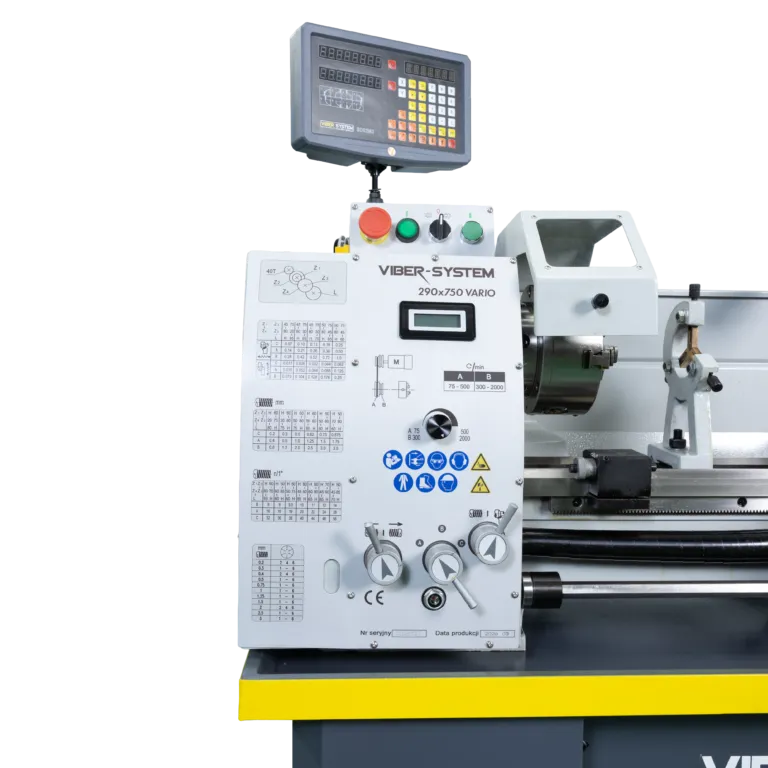

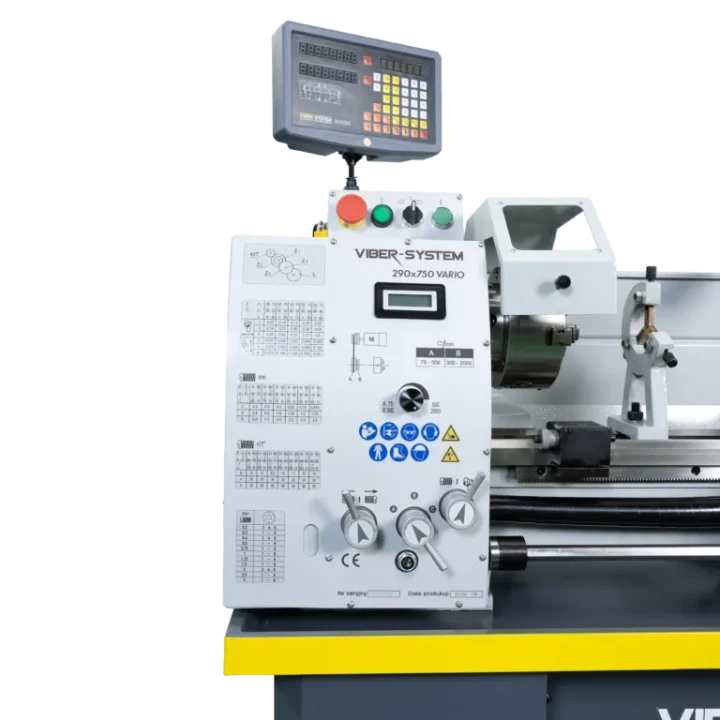

2-osiowy odczyt położenia SINO DRO

Maszyna została wyposażona w profesjonalny, 2-osiowy system cyfrowego odczytu położenia SINO DRO. System umożliwia kontrolowanie przesuwu osi podczas obróbki.

Cyfrowy odczyt zwiększa wygodę wykonywania kolejnych przejść i ogranicza konieczność opierania pomiaru wyłącznie na mechanicznych podziałkach maszyny.

Automatyczny posuw wzdłużny i poprzeczny

Tokarka posiada automatyczny posuw wzdłużny i poprzeczny. Zakres posuwu wzdłużnego wynosi 0,07–0,72 mm/obr., natomiast zakres posuwu poprzecznego 0,017–0,25 mm/obr.

Automatyczne prowadzenie narzędzia pomaga uzyskać równomierną powierzchnię podczas toczenia walcowego i planowania oraz ułatwia wykonywanie powtarzalnych operacji.

Gwinty metryczne i calowe

Tokarka umożliwia wykonywanie 18 gwintów metrycznych w zakresie od 0,2 do 3,5 mm oraz 21 gwintów calowych w zakresie od 8 do 56 TPI.

Skrzynia posuwów oraz zestaw kół zmianowych pozwalają dobrać ustawienie do toczenia wzdłużnego i nacinania gwintów. Przed rozpoczęciem pracy należy zastosować konfigurację wskazaną w tabeli umieszczonej na maszynie oraz w instrukcji obsługi.

Wrzeciono z przelotem 38 mm

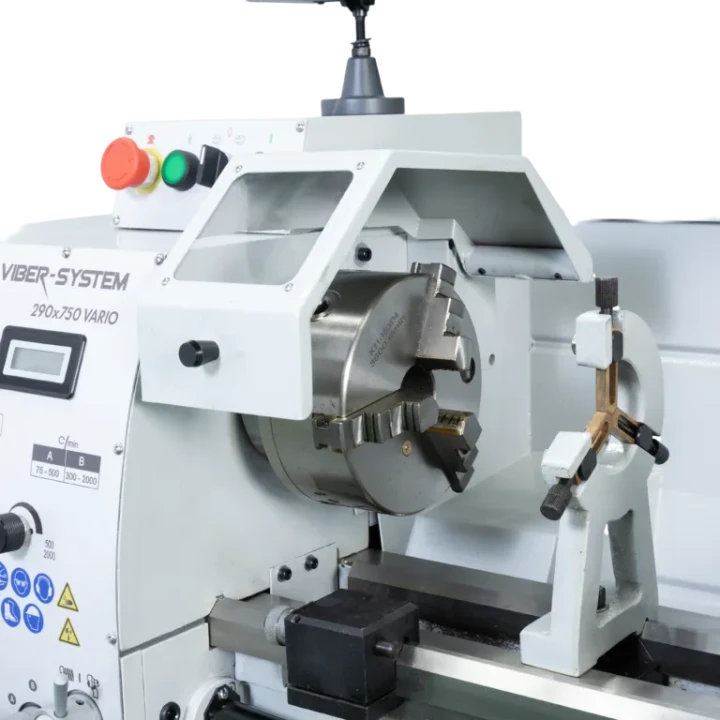

Przelot wrzeciona wynosi 38 mm, a zastosowany stożek wrzeciona to MT5. Pozwala to przeprowadzać przez wrzeciono odpowiednio dobrane wałki i pręty.

Wrzeciono główne zostało osadzone na dwóch precyzyjnych łożyskach stożkowych, które wspierają stabilne prowadzenie podczas toczenia.

Silnik główny 2,4 kW

Tokarka została wyposażona w silnik główny o mocy 2,4 kW. Napęd umożliwia pracę w dwóch zakresach prędkości wrzeciona, z płynną regulacją obrotów w obrębie wybranego zakresu.

Parametry silnika i wrzeciona pozwalają dopasować sposób pracy do typowych zadań wykonywanych w warsztatach, serwisach i produkcji jednostkowej.

Żeliwne łoże i prowadnice typu V

Łoże tokarki wykonano z żeliwa. Konstrukcja z wysokimi ścianami bocznymi i żebrami poprzecznymi zapewnia odpowiednią sztywność oraz pomaga ograniczyć drgania podczas pracy.

Hartowane i szlifowane prowadnice w kształcie litery V zapewniają precyzyjne prowadzenie suportu oraz konika. Szerokość łoża wynosi 180 mm.

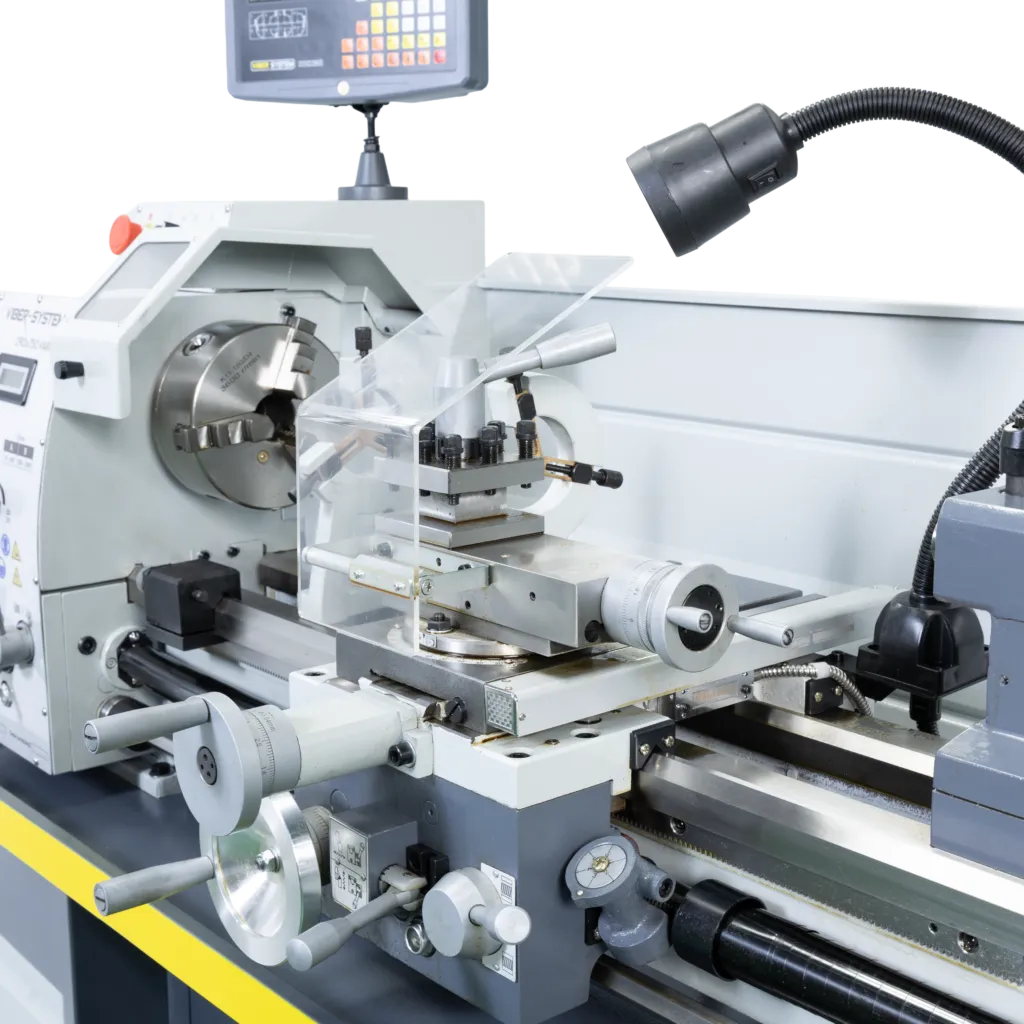

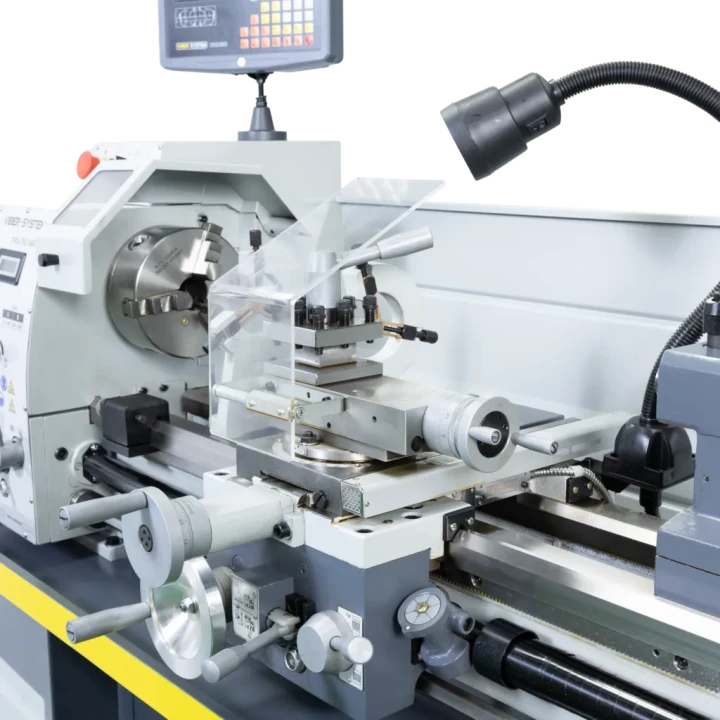

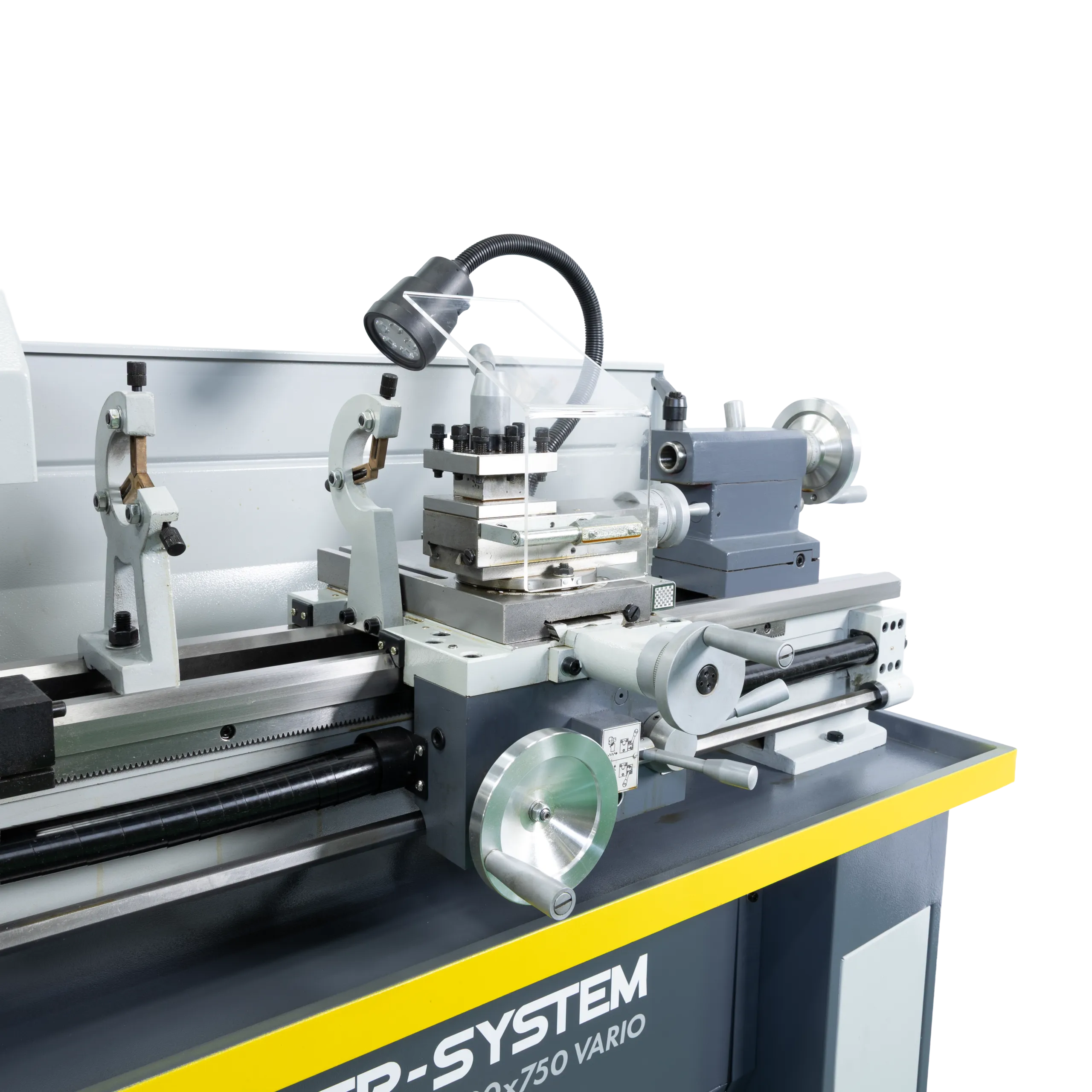

Szybkomocujący imak narzędziowy

Model został wyposażony w 4-pozycyjny szybkomocujący imak narzędziowy. Rozwiązanie umożliwia przygotowanie kilku narzędzi i sprawną zmianę noża podczas kolejnych etapów pracy.

Maksymalny przesuw górnego suportu wynosi 80 mm, przesuw suportu poprzecznego 150 mm, a przesuw sanek wzdłużnych 700 mm.

Konik ze stożkiem MT3

Pinola konika ma stożek MT3 oraz wysuw wynoszący 80 mm. Konik może być wykorzystywany do podpierania dłuższych elementów oraz wiercenia przy użyciu odpowiednio dobranych narzędzi.

W standardowym wyposażeniu znajdują się między innymi kieł obrotowy MK3 oraz dwa kły stałe MT3.

Możliwości obróbcze

• toczenie zewnętrzne i wewnętrzne,
• toczenie wzdłużne i poprzeczne,
• planowanie powierzchni czołowych,
• toczenie stożków,
• wiercenie z wykorzystaniem konika,
• nacinanie gwintów metrycznych,
• nacinanie gwintów calowych,
• obróbka wałków i tulei,
• obróbka elementów stalowych,
• obróbka elementów aluminiowych.

Zastosowanie

• warsztaty ślusarskie,
• narzędziownie,
• serwisy techniczne,
• działy utrzymania ruchu,
• małe zakłady produkcyjne,
• produkcja jednostkowa,
• prace naprawcze i regeneracyjne,
• pracownie szkoleniowe i edukacyjne.

Wyposażenie standardowe

• 2-osiowy cyfrowy odczyt położenia SINO DRO,
• podstawa i stojak pod tokarkę,
• uchwyt 4-szczękowy 160 mm,
• zewnętrzne szczęki uchwytu – 3 szt.,
• 4-pozycyjny szybkomocujący imak narzędziowy,
• uchwyty nożowe KIFES,
• zestaw 7 noży tokarskich 16 × 16 mm z płytkami składanymi,
• kieł obrotowy MK3,
• kły stałe MT3 – 2 szt.,
• tuleja redukcyjna 5/3,

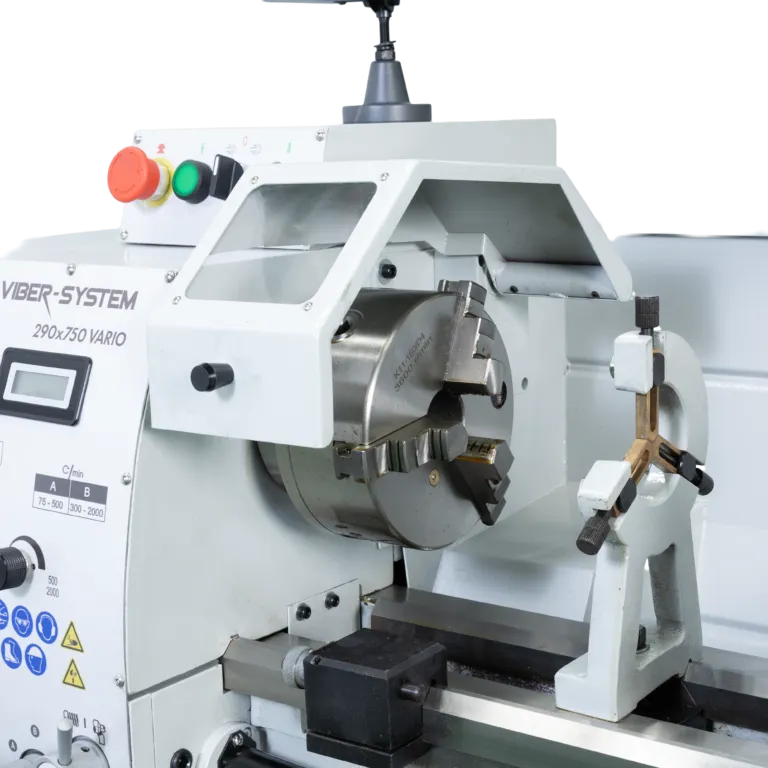

• luneta stała,
• luneta ruchoma – wędrowna,
• zestaw kół zmianowych do gwintów i posuwów,
• komplet osłon bezpieczeństwa,
• klucz do uchwytu tokarskiego 3-szczękowego,
• klucze imbusowe 2,5 / 4 / 5 / 6 / 8 mm,
• klucze płaskie 8–10 mm, 12–14 mm i 17–19 mm,
• wkrętak krzyżakowy,
• wkrętak płaski,
• oliwiarka.

Parametry techniczne

Ważne: przed rozpoczęciem pracy należy prawidłowo zamocować obrabiany element i narzędzie, usunąć klucz z uchwytu, zamknąć osłony oraz dobrać prędkość obrotową do średnicy, materiału i rodzaju wykonywanej operacji. Podczas pracy należy stosować wymagane środki ochrony indywidualnej.
