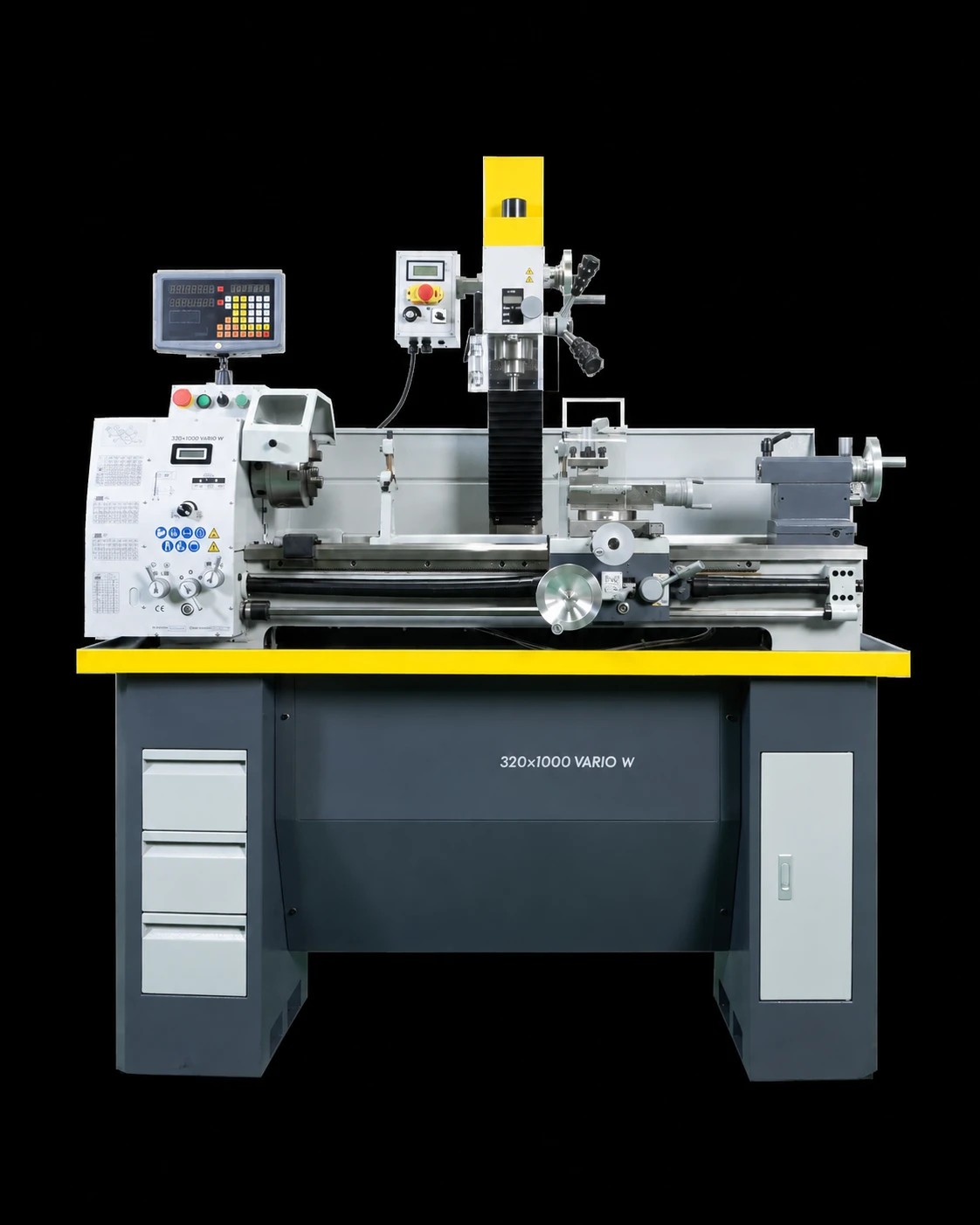

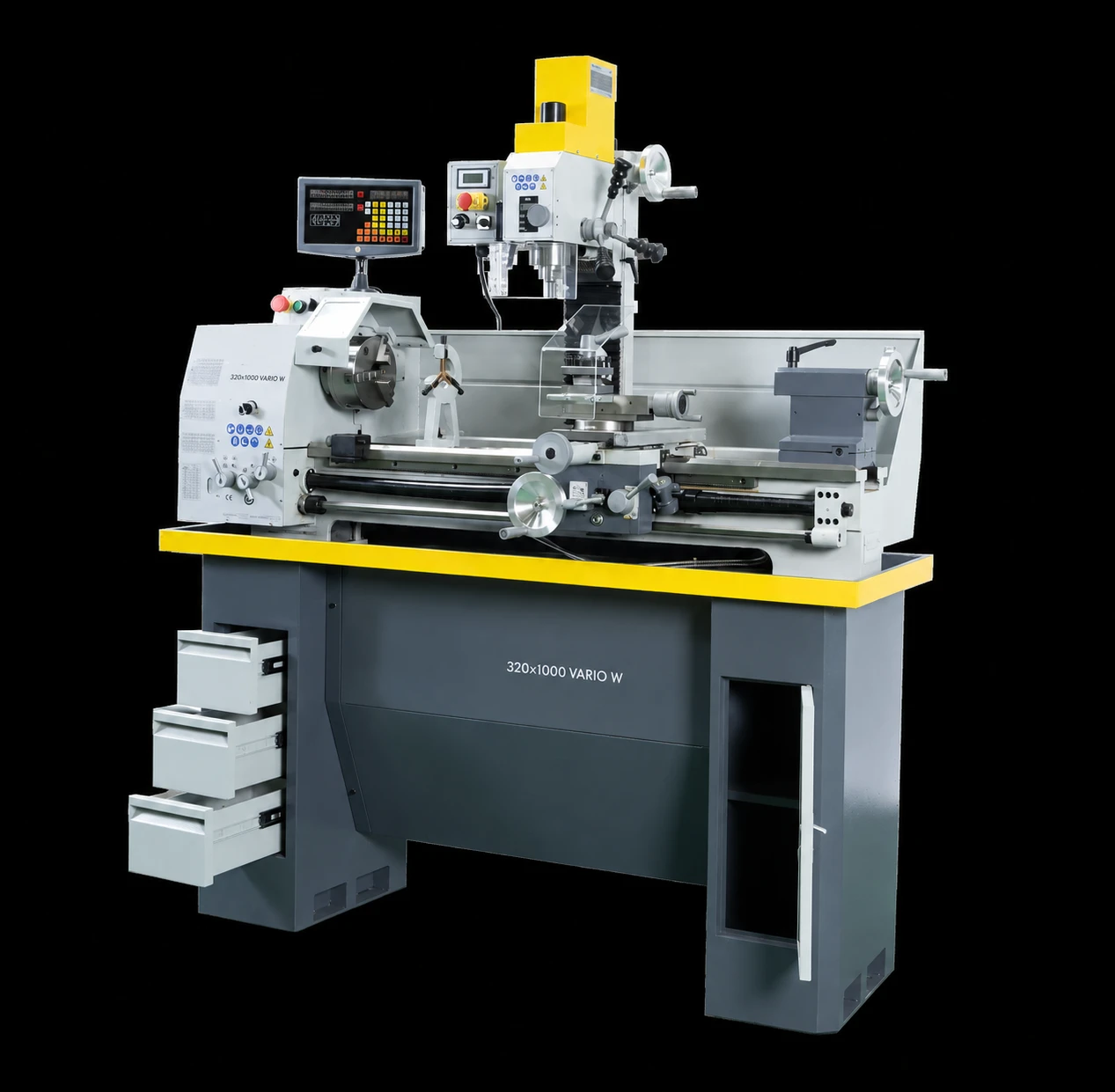

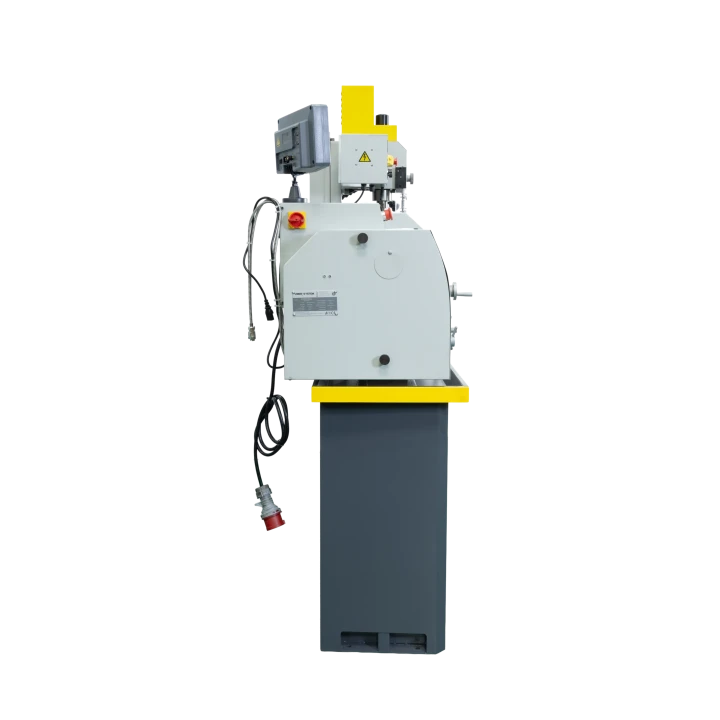

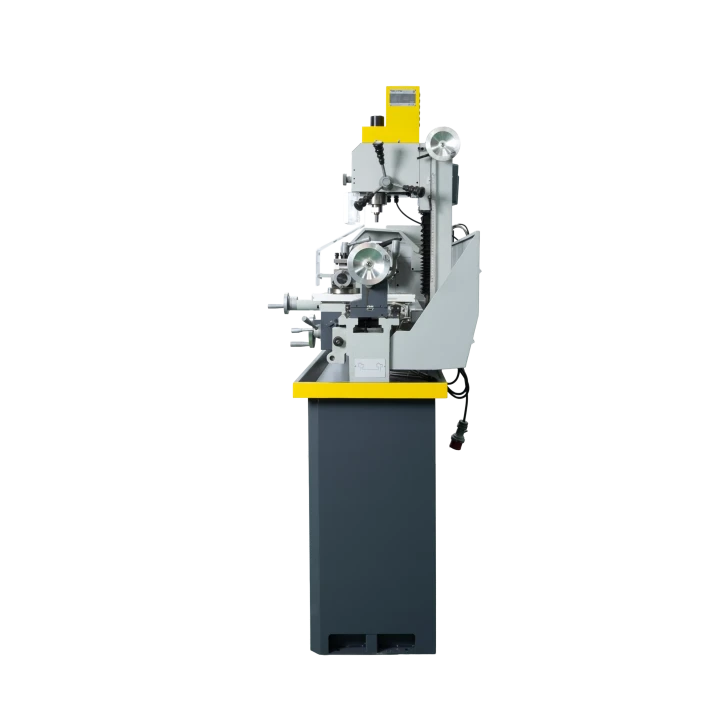

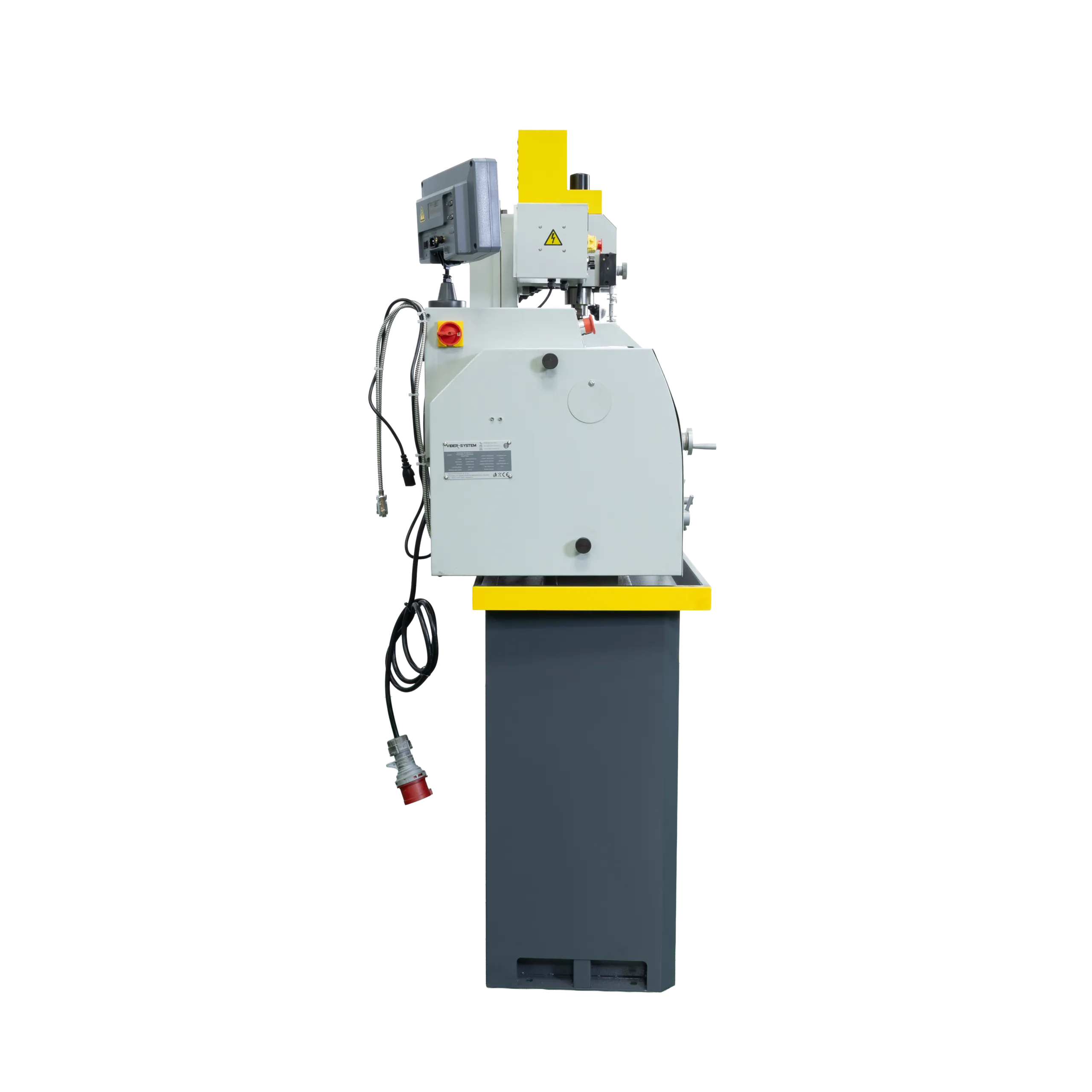

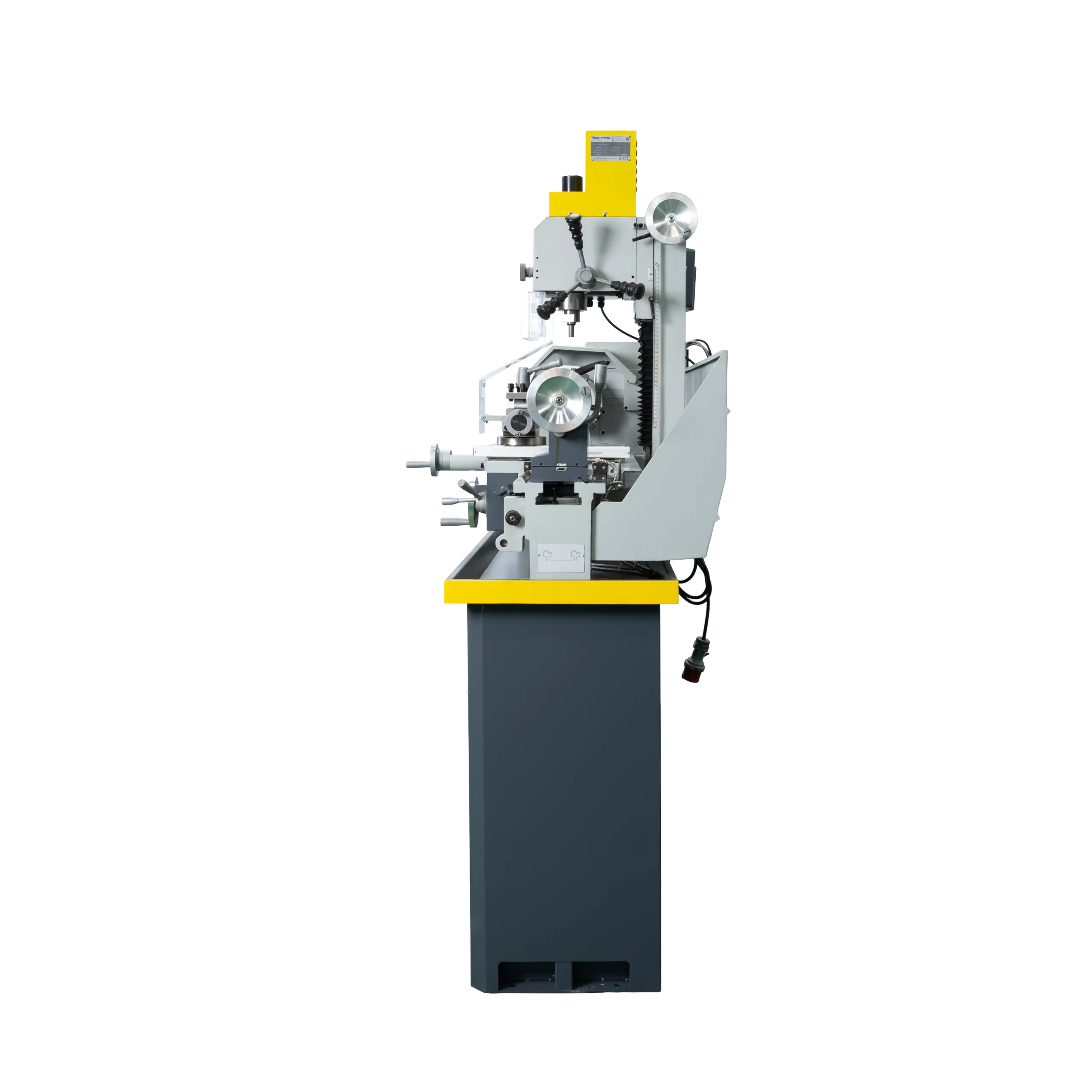

Tokarka do metalu 320×1000 VARIO W z przystawką frezującą, posuwem automatycznym i odczytem cyfrowym

320×1000 VARIO W 230V to uniwersalna maszyna warsztatowa łącząca funkcję tokarki konwencjonalnej oraz lekkiej frezarki. Umożliwia toczenie, planowanie, wiercenie, wykonywanie gwintów oraz podstawowych operacji frezarskich na jednym stanowisku.

Część tokarska oferuje średnicę toczenia nad łożem wynoszącą 320 mm, średnicę toczenia nad suportem poprzecznym 200 mm oraz odległość między kłami 1000 mm. Przelot wrzeciona wynosi 38 mm.

Przystawka frezująca została wyposażona w silnik o mocy 750 W, wrzeciono ze stożkiem MT2 oraz zakres obrotów 50–2250 obr./min. Głowicę frezarską można pochylać od -90° do +90°.

Najważniejsze zalety

Tokarka i frezarka w jednej maszynie

Wersja 320×1000 VARIO W została wyposażona w przystawkę frezującą, która rozszerza możliwości tokarki o podstawowe prace frezarskie. Pozwala to wykonywać kilka etapów obróbki na jednym stanowisku.

Maszyna umożliwia:

• toczenie zewnętrzne i wewnętrzne,
• toczenie wzdłużne i poprzeczne,
• planowanie powierzchni,
• toczenie stożków,
• wykonywanie gwintów metrycznych i calowych,
• wiercenie,
• frezowanie płaszczyzn,
• wykonywanie rowków,
• frezowanie krawędzi,
• lekkie frezowanie czołowe.

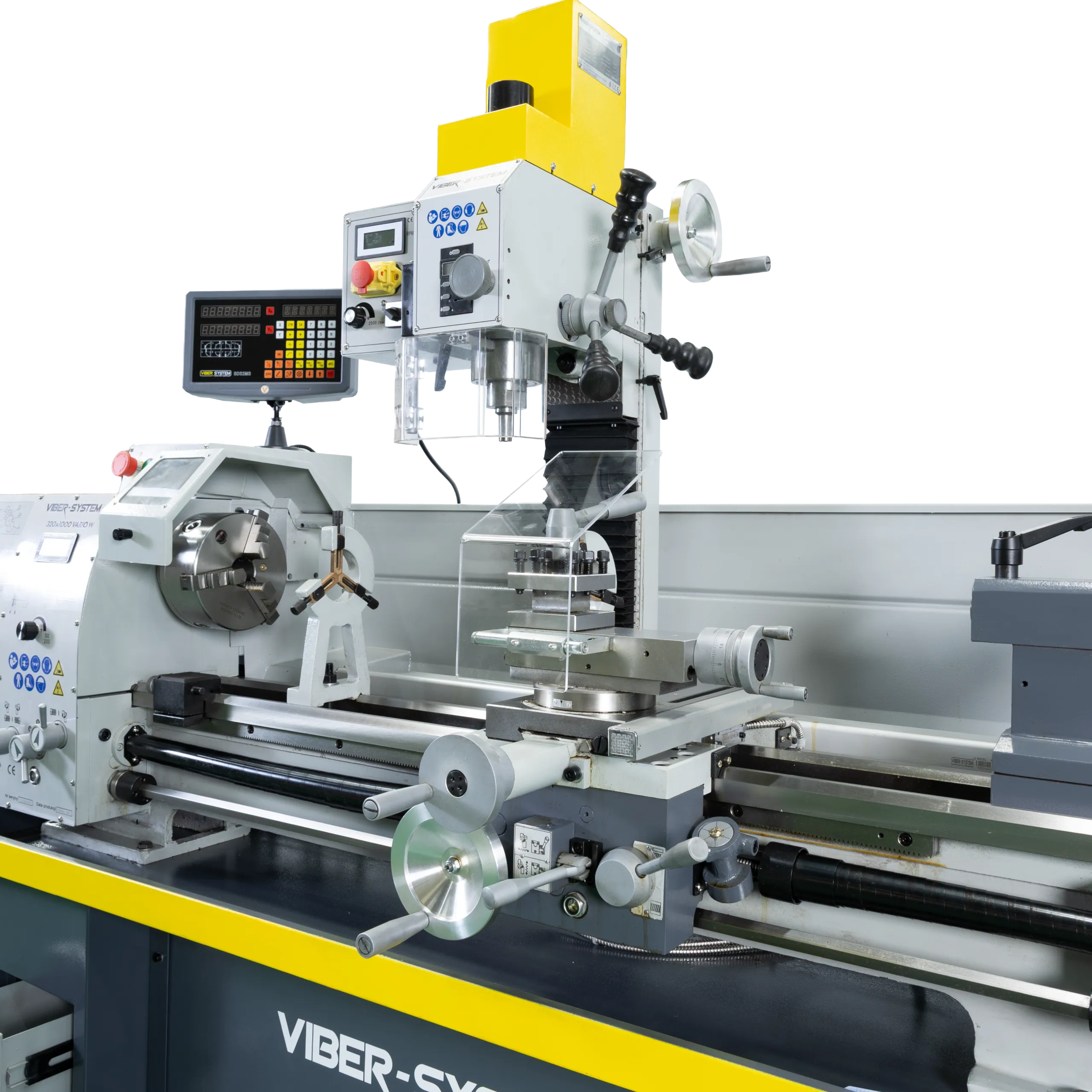

Przystawka frezująca 750 W

Przystawka frezująca posiada oddzielny silnik o mocy 750 W. Prędkość obrotowa wrzeciona mieści się w zakresie od 50 do 2250 obr./min, a zastosowany stożek wrzeciona to MT2.

Przystawka umożliwia wiercenie otworów o maksymalnej średnicy 20 mm, pracę frezem czołowym o średnicy do 63 mm oraz frezem trzpieniowym o średnicy do 20 mm.

Pochylana głowica frezarska

Głowicę frezarską można pochylić w zakresie od -90° do +90°. Pozwala to wykonywać wiercenie oraz lekką obróbkę frezarską pod różnymi kątami.

Zakres regulacji wysokości głowicy wynosi 260 mm, co ułatwia dopasowanie jej położenia do wymiarów obrabianego elementu oraz zastosowanego narzędzia.

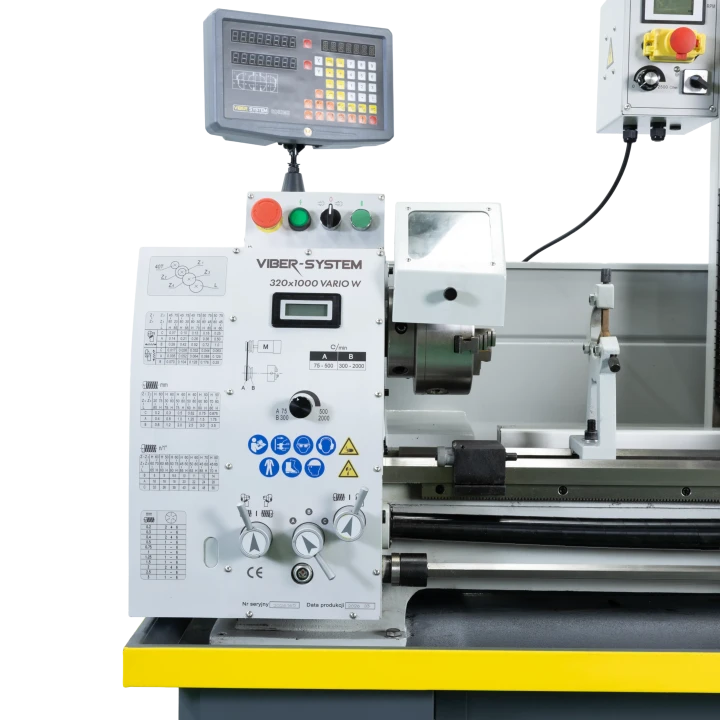

Płynna regulacja obrotów VARIO

Część tokarska oferuje dwa zakresy prędkości wrzeciona:

• 75–500 obr./min – do pracy z niższymi prędkościami,
• 300–2000 obr./min – do operacji wymagających wyższych obrotów.

Płynna regulacja w dostępnych zakresach umożliwia dopasowanie prędkości do średnicy elementu, materiału, zastosowanego narzędzia oraz rodzaju obróbki.

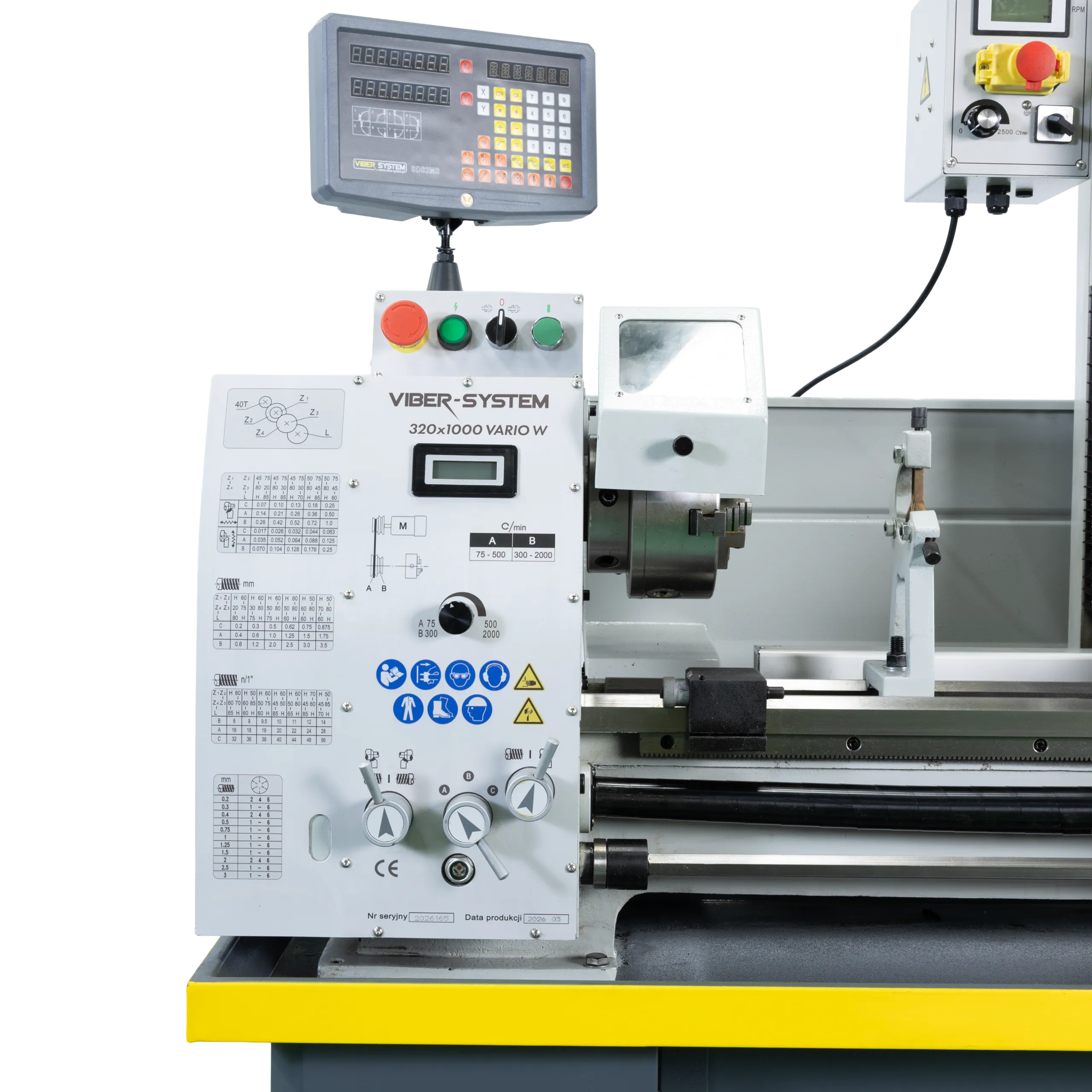

2-osiowy odczyt położenia SINO DRO

Tokarko-frezarka została wyposażona w profesjonalny, 2-osiowy system cyfrowego odczytu położenia SINO DRO. System umożliwia kontrolowanie przesuwu podczas obróbki.

Cyfrowy odczyt ułatwia wykonywanie kolejnych przejść i ogranicza konieczność opierania pomiarów wyłącznie na mechanicznych podziałkach maszyny.

Automatyczny posuw wzdłużny i poprzeczny

Tokarka posiada automatyczny posuw wzdłużny i poprzeczny. Zakres posuwu wzdłużnego wynosi 0,07–0,72 mm/obr., natomiast zakres posuwu poprzecznego 0,017–0,25 mm/obr.

Automatyczne prowadzenie narzędzia pomaga uzyskać równomierną powierzchnię podczas toczenia i planowania oraz ułatwia wykonywanie powtarzalnych operacji.

Gwinty metryczne i calowe

Maszyna umożliwia wykonywanie 18 gwintów metrycznych w zakresie od 0,2 do 3,5 mm oraz 21 gwintów calowych w zakresie od 8 do 56 TPI.

Zestaw kół zmianowych umożliwia dobranie ustawienia do wymaganych posuwów oraz skoków gwintów. Przed rozpoczęciem pracy należy zastosować konfigurację wskazaną w tabeli maszyny i instrukcji obsługi.

Wrzeciono tokarki z przelotem 38 mm

Przelot wrzeciona tokarki wynosi 38 mm, a zastosowany stożek wrzeciona to MT5. Pozwala to przeprowadzać przez wrzeciono odpowiednio dobrane wałki i pręty.

Wrzeciono główne zostało osadzone na precyzyjnych łożyskach stożkowych, które wspierają stabilne prowadzenie podczas toczenia.

Silnik tokarki 2,4 kW

Część tokarska została wyposażona w silnik główny o mocy 2,4 kW. Napęd umożliwia pracę w dwóch zakresach prędkości wrzeciona z płynną regulacją obrotów.

Maszyna w prezentowanym wariancie jest przeznaczona do zasilania napięciem 230 V.

Żeliwne łoże i prowadnice typu V

Łoże tokarki wykonano z żeliwa. Konstrukcja z wysokimi ścianami bocznymi oraz mocnymi żebrami poprzecznymi zapewnia wysoką sztywność i pomaga ograniczyć drgania podczas obróbki.

Precyzyjnie szlifowane prowadnice typu V zapewniają dokładne prowadzenie suportu i konika. Szerokość łoża wynosi 180 mm.

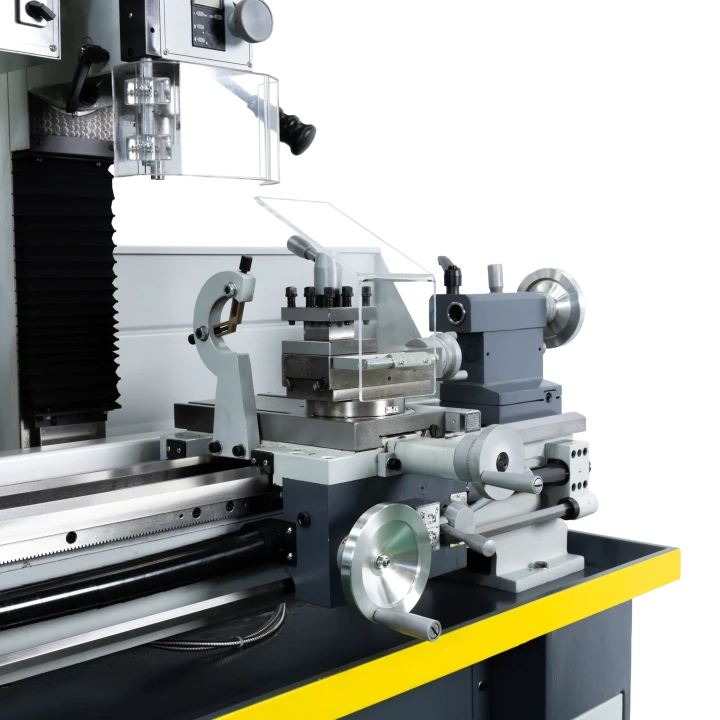

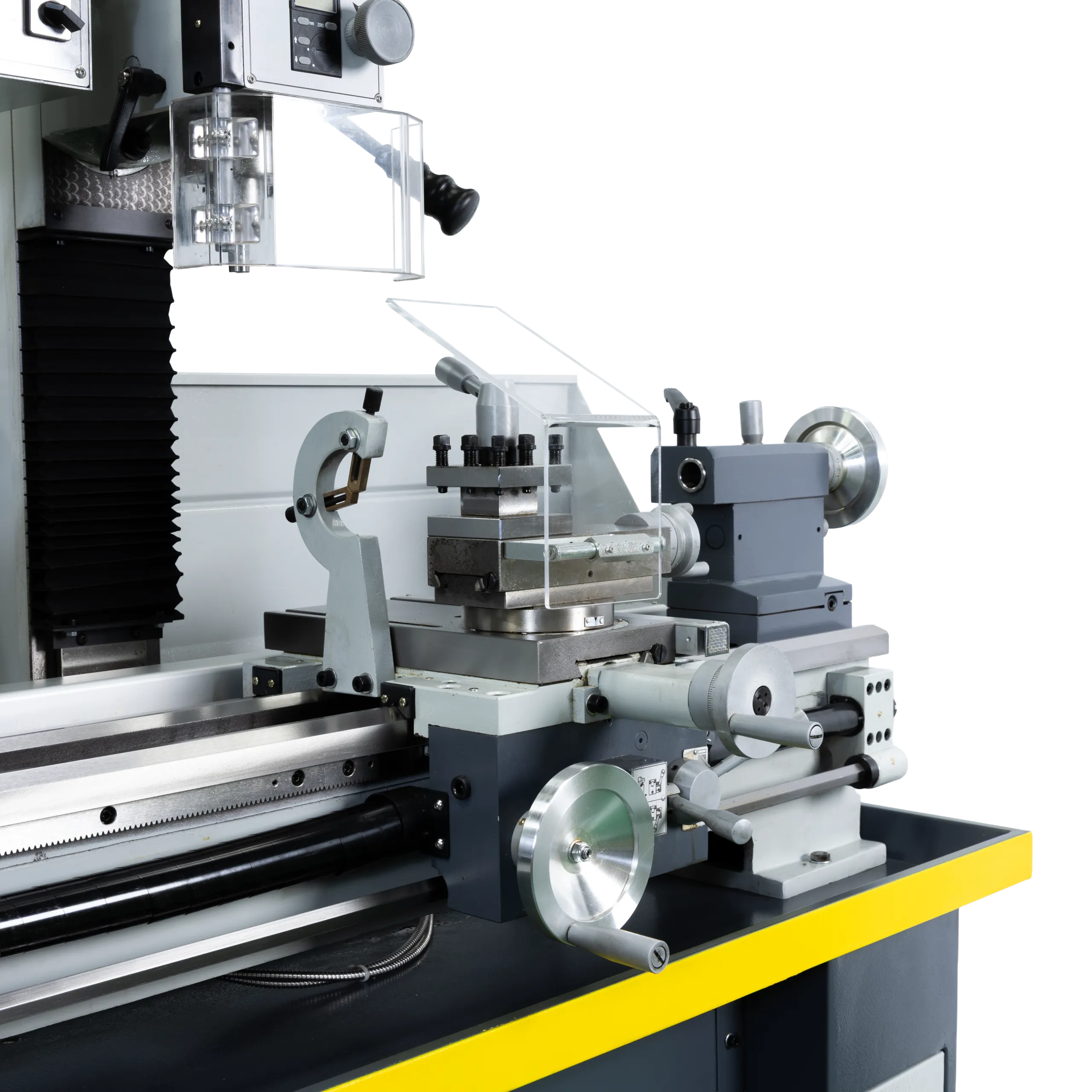

Szybkomocujący imak narzędziowy

Model został wyposażony w 4-pozycyjny szybkomocujący imak narzędziowy. Rozwiązanie umożliwia przygotowanie kilku narzędzi i sprawną zmianę noża podczas kolejnych etapów pracy.

Maksymalny przesuw górnego suportu wynosi 85 mm, przesuw suportu poprzecznego 165 mm, a przesuw sanek wzdłużnych 850 mm.

Konik ze stożkiem MT3

Pinola konika ma stożek MT3 oraz wysuw wynoszący 80 mm. Konik może być wykorzystywany do podpierania dłuższych elementów oraz wiercenia za pomocą odpowiednio dobranych narzędzi.

W standardowym wyposażeniu znajdują się między innymi kieł obrotowy MK3 oraz dwa kły stałe MT3.

Zastosowanie

• toczenie wałków i tulei,
• toczenie elementów stalowych i aluminiowych,
• obróbka metali kolorowych,
• planowanie powierzchni,
• nacinanie gwintów,
• wiercenie,
• frezowanie rowków i płaszczyzn,
• frezowanie krawędzi,
• prace serwisowe i naprawcze,
• produkcja jednostkowa i małoseryjna.

Gdzie sprawdzi się maszyna?

• warsztaty ślusarskie,
• narzędziownie,
• zakłady produkcyjne,
• serwisy techniczne,
• działy utrzymania ruchu,
• pracownie szkoleniowe,
• stanowiska prototypowe,
• warsztaty wykonujące części jednostkowe.

Wyposażenie standardowe

• przystawka frezująca z silnikiem 750 W,
• 2-osiowy cyfrowy odczyt położenia SINO DRO,
• stabilna podstawa i stojak pod tokarkę,
• uchwyt 4-szczękowy 160 mm,
• zewnętrzne szczęki uchwytu – 3 szt.,
• 4-pozycyjny szybkomocujący imak narzędziowy,
• uchwyty nożowe KIFES,
• zestaw 7 noży tokarskich 16 × 16 mm z płytkami składanymi,
• kieł obrotowy MK3,
• kły stałe MT3 – 2 szt.,
• tuleja redukcyjna 5/3,
• luneta stała,
• luneta ruchoma – wędrowna,
• zestaw kół zmianowych do gwintów i posuwów,
• komplet osłon bezpieczeństwa,
• klucz do uchwytu tokarskiego 3-szczękowego,
• klucze imbusowe 2,5 / 4 / 5 / 6 / 8 mm,
• klucze płaskie 8–10 mm, 12–14 mm i 17–19 mm,
• wkrętak krzyżakowy,
• wkrętak płaski,
• oliwiarka,
• instrukcja obsługi w języku polskim.

Parametry techniczne tokarki

Parametry przystawki frezującej

Wymiary i masa

Ważne: przed rozpoczęciem pracy należy prawidłowo zamocować obrabiany element i narzędzie, usunąć klucze z uchwytów, zamknąć osłony oraz dobrać prędkość do materiału i rodzaju operacji. Przy zmianie funkcji z toczenia na frezowanie należy przygotować stanowisko zgodnie z instrukcją obsługi.
