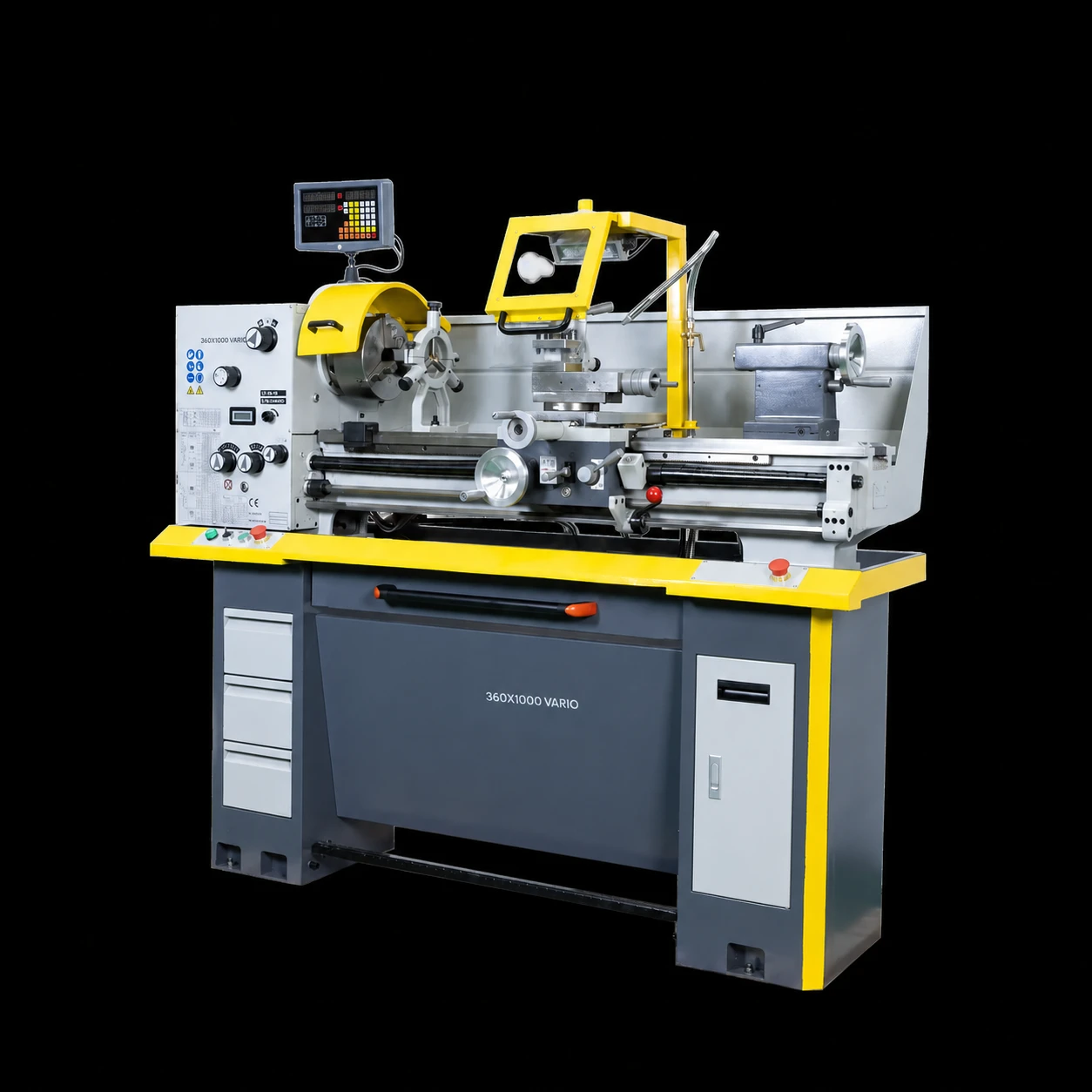

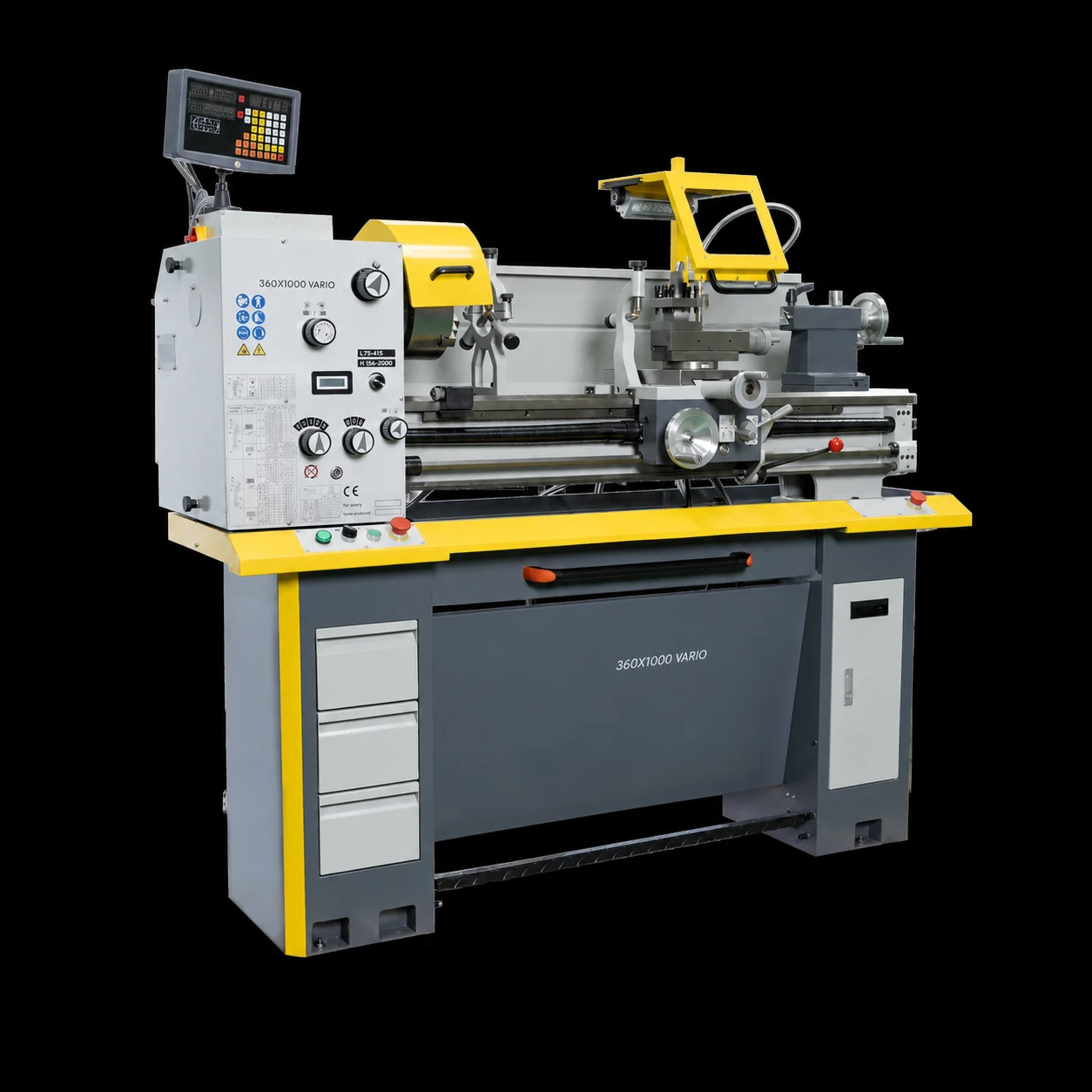

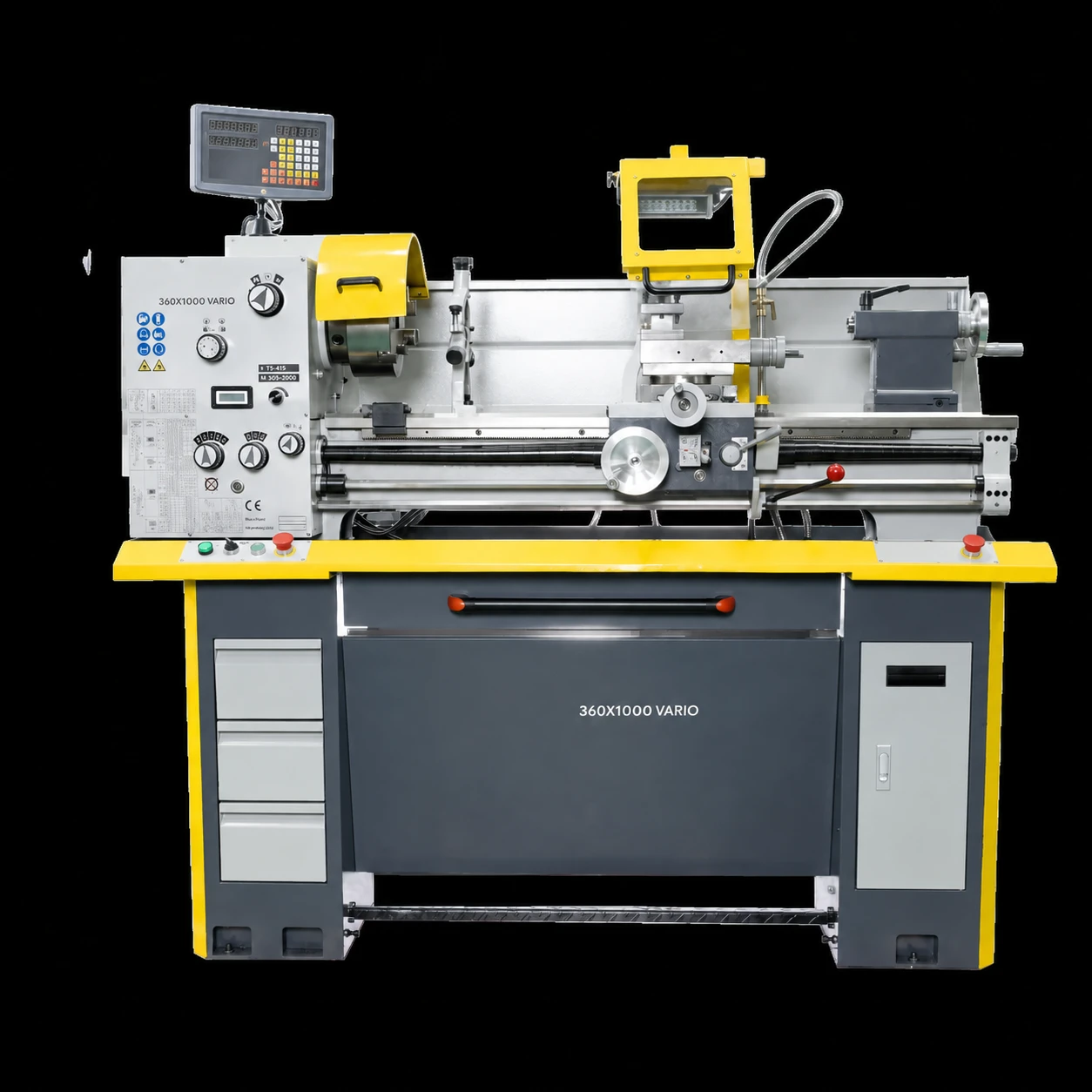

Tokarka do metalu 360×1000 VARIO DRO z posuwem automatycznym i odczytem cyfrowym

Tokarka do metalu 360×1000 VARIO DRO to solidna maszyna warsztatowa przeznaczona do precyzyjnego toczenia, planowania powierzchni, wykonywania gwintów oraz obróbki wałków, tulei i innych elementów metalowych.

Maszyna oferuje średnicę toczenia nad łożem wynoszącą 360 mm, średnicę toczenia nad suportem poprzecznym 230 mm oraz odległość między kłami 1000 mm. Przelot wrzeciona o średnicy 52 mm umożliwia obróbkę odpowiednio dobranych prętów i wałków.

Płynna regulacja prędkości wrzeciona w zakresie 75–2000 obr./min, automatyczny posuw wzdłużny i poprzeczny oraz 2-osiowy system cyfrowego odczytu położenia SINO DRO pozwalają wygodnie dopasować parametry do wykonywanej operacji.

Najważniejsze zalety

Solidna tokarka do profesjonalnej obróbki metalu

Model 360×1000 VARIO DRO został zaprojektowany z myślą o warsztatach, serwisach oraz zakładach wykonujących precyzyjną obróbkę części metalowych. Stabilna konstrukcja pozwala obrabiać zarówno mniejsze detale, jak i dłuższe wałki oraz tuleje.

Tokarka umożliwia wykonywanie takich operacji jak:

• toczenie zewnętrzne i wewnętrzne,
• toczenie wzdłużne i poprzeczne,
• planowanie powierzchni,
• toczenie wałków i tulei,
• wykonywanie gwintów metrycznych,
• wykonywanie gwintów calowych,
• wiercenie z wykorzystaniem konika,
• obróbka elementów stalowych, aluminiowych i z metali kolorowych.

Płynna regulacja obrotów VARIO

Tokarka umożliwia płynną regulację prędkości obrotowej wrzeciona w zakresie od 75 do 2000 obr./min. Pozwala to dopasować obroty do średnicy obrabianego elementu, rodzaju materiału, zastosowanego narzędzia oraz wykonywanej operacji.

Niższe prędkości mogą być stosowane podczas obróbki większych średnic i wykonywania cięższych przejść, natomiast wyższe obroty sprawdzą się podczas dokładnej obróbki mniejszych elementów.

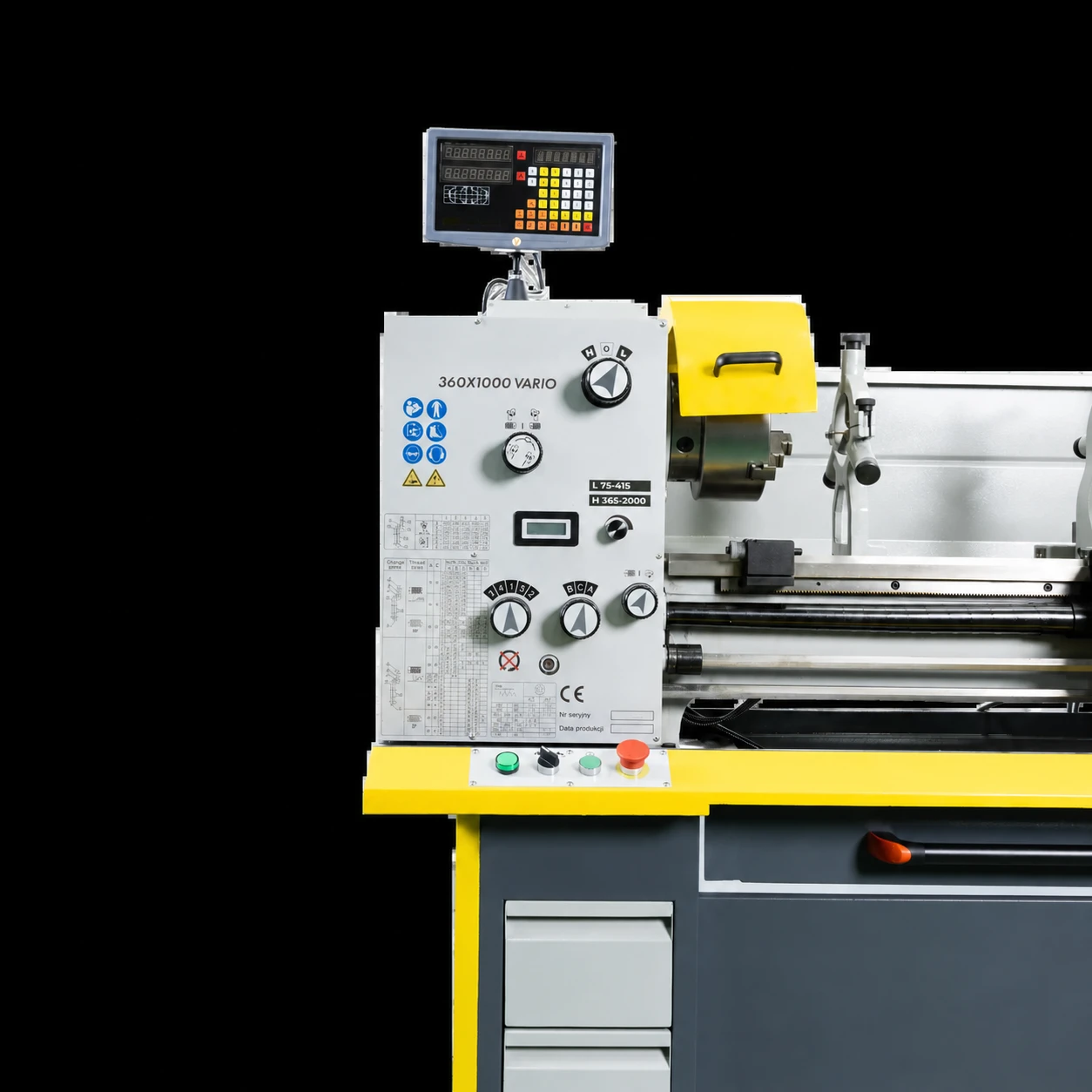

2-osiowy odczyt położenia SINO DRO

Maszyna została wyposażona w profesjonalny, 2-osiowy system cyfrowego odczytu położenia SINO DRO. Odczyt umożliwia bieżące kontrolowanie położenia podczas obróbki.

System DRO ułatwia wykonywanie kolejnych przejść, zachowanie wymaganych wymiarów i ograniczenie konieczności opierania pomiarów wyłącznie na mechanicznych podziałkach maszyny.

Automatyczny posuw wzdłużny i poprzeczny

Tokarka posiada automatyczny posuw wzdłużny i poprzeczny. Zakres posuwu wzdłużnego wynosi 0,05–0,5 mm/obr., natomiast zakres posuwu poprzecznego 0,02–0,2 mm/obr.

Automatyczne prowadzenie narzędzia pomaga uzyskać równomierną powierzchnię podczas toczenia i planowania. Rozwiązanie ułatwia również wykonywanie powtarzalnych operacji oraz obróbkę dłuższych elementów.

Gwinty metryczne i calowe

Maszyna umożliwia wykonywanie 20 gwintów metrycznych w zakresie od 0,25 do 5,0 mm oraz 25 gwintów calowych w zakresie od 4 do 60 TPI.

Szeroki zakres dostępnych skoków zwiększa uniwersalność tokarki i pozwala stosować ją podczas wykonywania nowych elementów oraz naprawy części z różnymi rodzajami gwintów.

Wrzeciono z przelotem 52 mm

Przelot wrzeciona wynosi 52 mm, a zastosowany stożek wrzeciona to MT6. Duży przelot umożliwia przeprowadzanie przez wrzeciono odpowiednio dobranych prętów i wałków, co usprawnia ich mocowanie i obróbkę.

Wrzeciono zostało osadzone na precyzyjnych łożyskach stożkowych, które zapewniają stabilne prowadzenie oraz pomagają zachować dokładność podczas pracy.

Mocowanie wrzeciona Camlock D1-5

Tokarka została wyposażona w system mocowania wrzeciona Camlock D1-5. Rozwiązanie zapewnia szybkie, pewne i sztywne mocowanie kompatybilnych uchwytów tokarskich.

System Camlock usprawnia wymianę uchwytu i pozwala ograniczyć czas potrzebny na przygotowanie maszyny do kolejnej operacji.

Masywne żeliwne łoże

Tokarka posiada szerokie, żeliwne łoże o szerokości 195 mm. Masywna konstrukcja zapewnia wysoką sztywność i pomaga ograniczyć drgania powstające podczas obróbki.

Hartowane i szlifowane prowadnice zapewniają dokładne prowadzenie suportu i konika. Stabilna konstrukcja umożliwia wykonywanie precyzyjnych operacji również podczas pracy z większymi detalami.

Silnik o mocy 2,4 kW

Tokarka została wyposażona w silnik główny o mocy 2,4 kW. Napęd współpracuje z systemem płynnej regulacji prędkości VARIO, umożliwiając dopasowanie parametrów pracy do obrabianego materiału oraz wykorzystywanego narzędzia.

Konik ze stożkiem MT3

Pinola konika posiada stożek MT3 oraz skok wynoszący 85 mm. Konik może być wykorzystywany do podpierania długich elementów oraz wykonywania otworów za pomocą odpowiednio dobranych narzędzi.

W standardowym wyposażeniu znajduje się kieł obrotowy MK3, który umożliwia podparcie obrabianego elementu od strony konika.

Układ chłodzenia z pompą chłodziwa

Zintegrowany układ chłodzenia umożliwia doprowadzanie chłodziwa do strefy obróbki. Pomaga to ograniczyć nagrzewanie narzędzia i obrabianego elementu oraz usprawnia odprowadzanie wiórów.

Stosowanie właściwie dobranego chłodziwa może również korzystnie wpływać na trwałość narzędzi oraz jakość obrabianej powierzchni.

Hamulec nożny i osłony bezpieczeństwa

Hamulec nożny umożliwia szybkie zatrzymanie napędu bez konieczności odrywania rąk od obsługiwanego elementu. Rozwiązanie zwiększa wygodę i bezpieczeństwo pracy.

Tokarka została wyposażona również w komplet osłon bezpieczeństwa zgodnych z wymaganiami CE. Podczas pracy należy zawsze stosować osłony oraz przestrzegać zasad określonych w instrukcji obsługi.

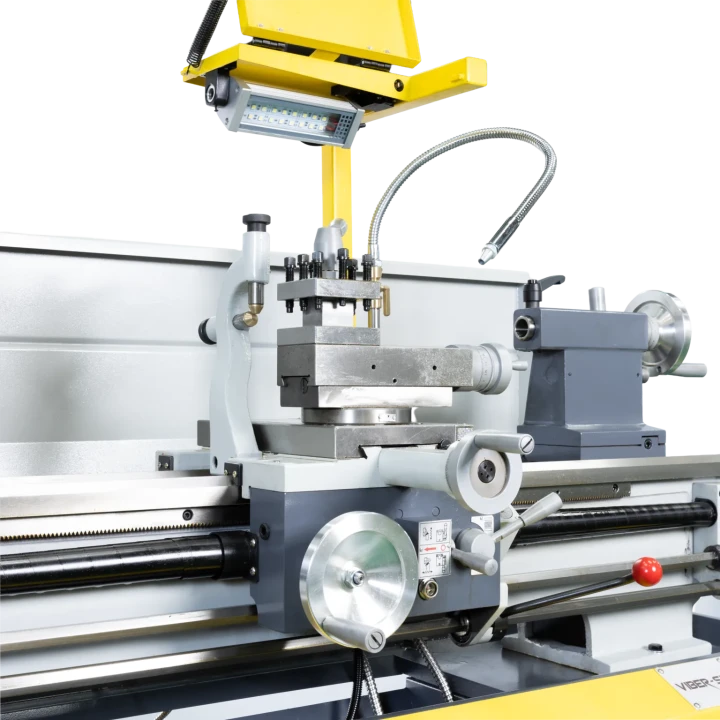

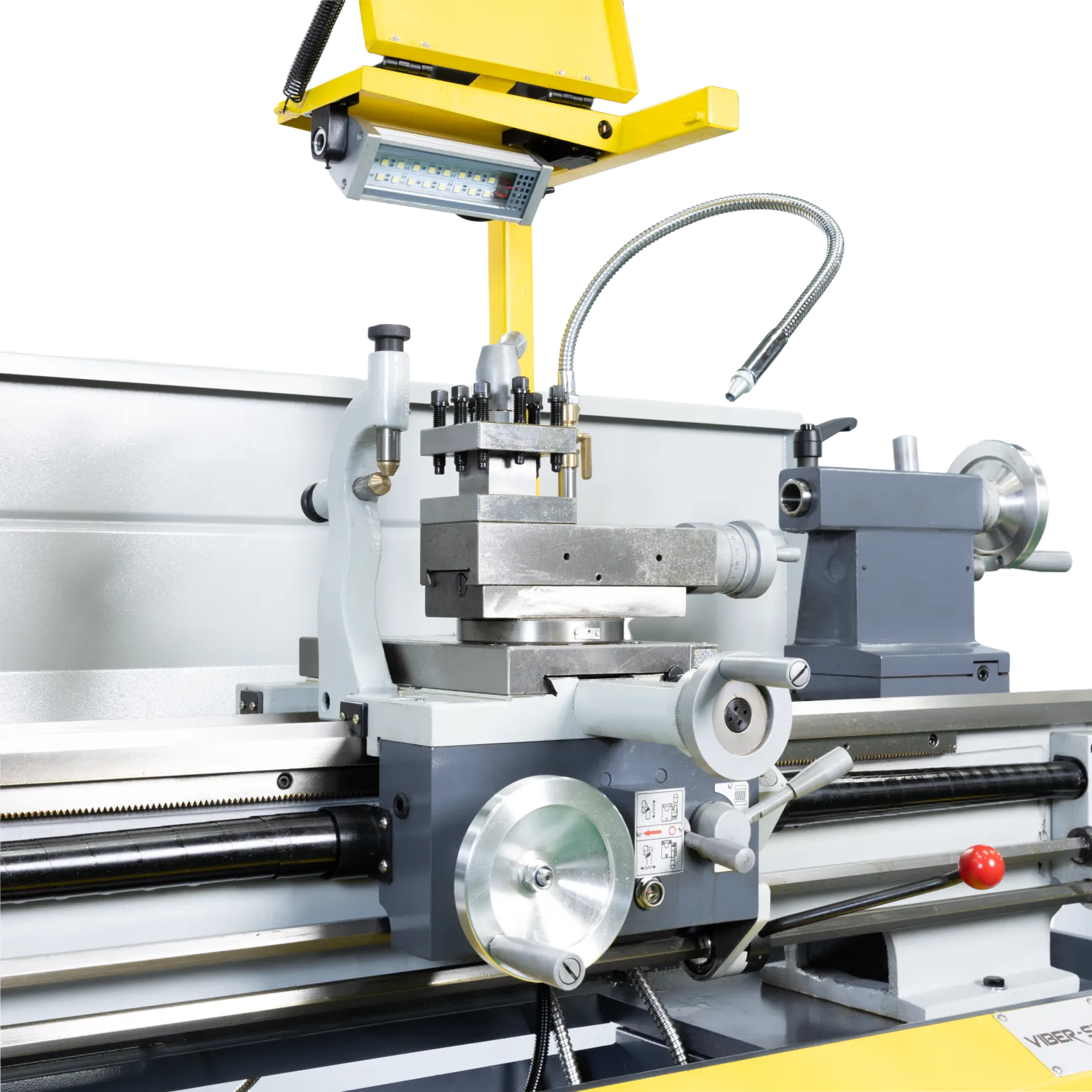

Oświetlenie LED stanowiska roboczego

Oświetlenie LED poprawia widoczność uchwytu, narzędzia oraz obrabianego elementu. Ułatwia kontrolowanie przebiegu pracy i wykonywanie precyzyjnych operacji przy ograniczonym oświetleniu stanowiska.

Zastosowanie

• toczenie wałków i tulei,
• toczenie elementów stalowych i aluminiowych,
• obróbka metali kolorowych,
• toczenie zewnętrzne i wewnętrzne,
• planowanie powierzchni,
• nacinanie gwintów metrycznych i calowych,
• wykonywanie otworów,
• prace serwisowe i naprawcze,
• produkcja jednostkowa i małoseryjna,
• prace narzędziowe i warsztatowe.

Gdzie sprawdzi się tokarka?

• w warsztatach ślusarskich,
• w zakładach produkcyjnych,
• w narzędziowniach,
• w serwisach technicznych,
• w działach utrzymania ruchu,
• w pracowniach szkoleniowych,
• na stanowiskach prototypowych,
• w warsztatach wykonujących części jednostkowe.

Wyposażenie standardowe

• 2-osiowy cyfrowy odczyt położenia SINO DRO,
• stabilna podstawa i stojak pod tokarkę,
• uchwyt tokarski 3-szczękowy 200 mm,
• uchwyt tokarski 4-szczękowy 200 mm,
• uchwyty nożowe KIFES,
• zestaw 7 noży tokarskich 16 × 16 mm z płytkami składanymi,
• kieł obrotowy MK3,
• luneta stała,
• luneta ruchoma – wędrowna,
• oświetlenie LED,
• układ chłodzenia z pompą chłodziwa,
• hamulec nożny,
• komplet osłon bezpieczeństwa zgodnych z CE.
